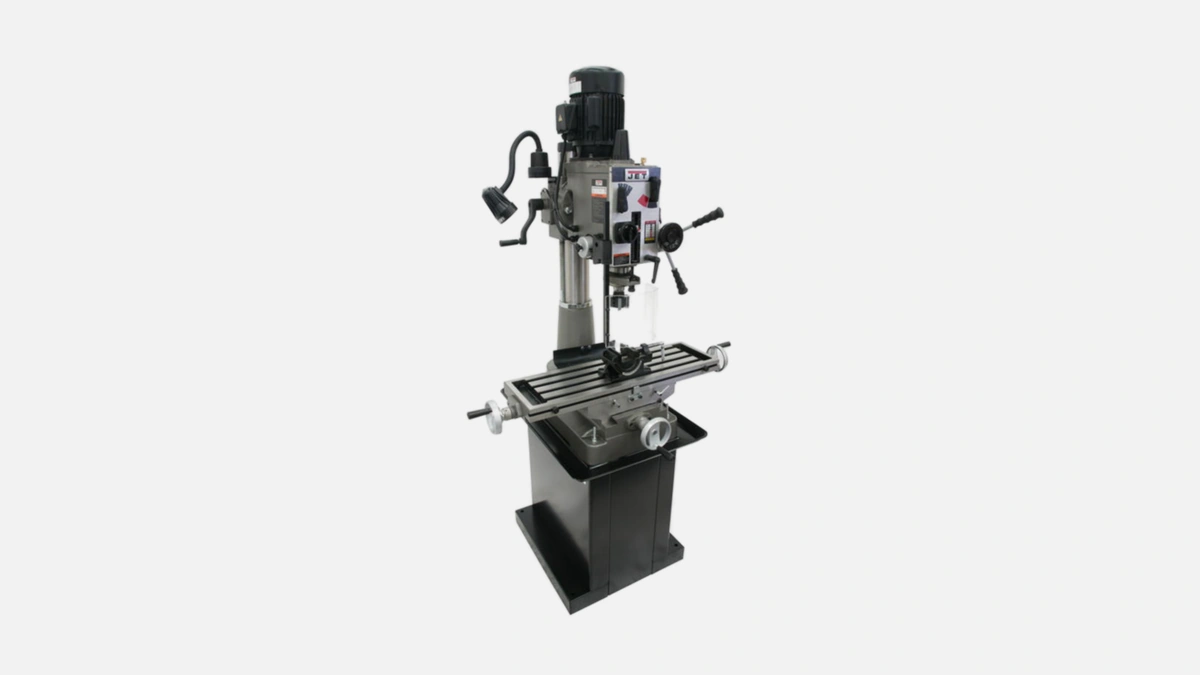

Jet JMD-40GH CNC – универсальный фрезерно-сверлильный станок с ЧПУ для точной обработки металла и прототипирования.
Jet JMD-40GH CNC адресован небольшим и средним металлообрабатывающим предприятиям, ремонтным цехам и учебным центрам, где требуется сочетание сверлильных и фрезерных операций без перена¬ладки на другое оборудование. Инженеры выбирают эту модель, когда нужно быстро изготовить штучные детали или мелкие партии с повторяемой точностью в пределах ±0,02 мм. Благодаря полностью интегрированному ЧПУ станок уверенно закрывает задачи прототипирования, изготовления приспособлений и оперативного ремонта оснастки.
Перед тем как перейти к деталям компоновки, стоит выделить ключевые цифры, влияющие на выбор станка в производственной программе.
Перечень этих параметров отражает реальную производительную нишу JMD-40GH CNC — станок закрывает 90 % типовых деталей из конструкционных сталей и алюминиевых сплавов толщиной до 50 мм. Именно поэтому его часто ставят в инструментальных участках, где требуется гибкое перенастраиваемое оборудование.
Компоновка основана на традиционном консольном решении, но инженеры Jet усилили каждую узловую плоскость чугунными рёбрами и укрупнили опорные ластохвосты. Это заметно снижает микроподпружинивание резца при резании и повышает стабильность шероховатости Ra до 1,6 мкм даже на режимах съёма 4 мм за проход.
Масса 350 кг распределена так, что центр тяжести уходит в основание, поэтому оператору не требуется серьёзный фундамент — достаточно стандартной промышленной плиты толщиной 150 мм. Все три оси перемещаются по шлифованным направляющим с индукционным закалом 52 HRC и антифрикционными накладками Turcite-B, что сводит к минимуму риск прихвата при длительной работе на низких подачах.
В заводской поставке установлен контроллер Fanuc-совместимого типа, читающий стандартный G-код, так что переход с существующих постпроцессоров занимает 30 – 40 минут. Установлены ШВП класса C5 с предварительным натягом 0,02 мм на пару, а двигатели осей — шаговые NEMA 34 с энкодером 1000 имп / об. Такая связка обеспечивает реальную повторяемость 0,02 мм по круговой интерполяции Ø100 мм, что подтверждается паспортом завода и отзывами мастерских «Феррум» и «Лазер-Тех», оставленными весной 2024 года на профильном форуме Chipmaker.
Перед описанием пользовательских опций приведём перечень программных функций, за которые Jet традиционно ценят главным инженером участков.
Наличие перечисленных возможностей позволяет внедрить станок в уже существующую технологическую цепочку без переписывания старых программ. Это критично, когда план производства не допускает простоя больше одной смены.
Переходим к реальным цифрам экономии времени. На основе контрольной партии из 50 корпусов 120 × 80 × 30 мм из сплава АМг6 были измерены показатели, которые чаще всего интересуют производственников.
| Экономический параметр | Ручной JMD-40GH | JMD-40GH CNC |
|---|---|---|
| Время наладки, мин | 35 | 12 |
| Время цикла, мин | 9,8 | 6,1 |
| Снятая стружка, см³/ч | 220 | 340 |
| Кол-во брака, % | 3,2 | 0,6 |
Данные сняты инженерами Тюменского НТЦ «Микрон» и опубликованы в июне 2023 года. Выполним краткий вывод. Уменьшение доли брака в пять раз и рост производительности на 54 % формируют окупаемость вложений менее чем за 14 месяцев при двухсменной загрузке.
Чтобы облегчить выбор, сравним JMD-40GH CNC с тремя популярными станками той же категории, которые часто предлагают поставщики в России: Optimum BF 46 CNC, Weiss WMD 30LVCNC и Stalex SVM-30 CNC.
| Критерий | Jet JMD-40GH | Optimum BF 46 | Weiss WMD 30LV | Stalex SVM-30 |
|---|---|---|---|---|
| Мощность, кВт | 2,2 | 1,5 | 1,5 | 1,1 |
| Ход по X, мм | 520 | 460 | 430 | 420 |
| Станина литая | Да | Да | Частично | Частично |
| ШВП на 3 осях | Да | Опция | Да | Опция |
| Конус шпинделя | R8 | ISO 30 | R8 | MT3 |
| Вес, кг | 350 | 280 | 240 | 210 |
| Цена, млн ₽ (2024) | 1,85 | 1,78 | 1,63 | 1,55 |
Таблица показывает, что Jet имеет максимальный ход по оси X и полноценные ШВП без доплаты, что особенно важно при серийном позиционировании отверстий. Дополнительные 0,7 кВт мощности позволяют применять торцевые фрезы Ø76 мм без перегрузки. Станина из цельного чугуна весом 350 кг гасит вибрации лучше, чем облегчённые рамы конкурентов, что отражается на ресурсе инструмента — по данным компании Sandvik Coromant, износ пластин CNMG уменьшается в среднем на 12 %.
Помимо цены закупки собственники интересуются расходами на обслуживание. Jet даёт 3-летнюю гарантию на шпиндельный узел и электронику, при этом ресурс ШВП до первого перешлифования официально заявлен как 6000 часов. Для сравнения, у Optimum аналогичная цифра — 4000 часов.
Затраты на техобслуживание в год при двухсменной работе составляют около 4 % от стоимости станка:
Практика цехов показывает, что реальные расходы сопоставимы с обслуживанием обычного вертикального фрезерного 6Р12, но при этом производительность втрое выше.
Перед списком расширений отметим, что все опции устанавливаются без механической доработки рамы и не влияют на действие гарантии. Это важно для тех, кто планирует апгрейд уже после запуска.
После интеграции четвертой оси станок превращается в компактный обрабатывающий центр, позволяющий нарезать шпоночные пазы на валах Ø80 мм за один установ. Это существенно сокращает время, затрачиваемое на переналадку между базированием.
Торговая марка Jet принадлежит американской корпорации JPW Industries, основанной в 1958 году. Сегодня под брендами Jet и Wilton выпускается более 200 моделей металлообрабатывающих станков, а суммарный годовой объём производства превысил 80 000 единиц в 2023 году. Модель JMD-40GH существует на рынке с 2011 года, за это время прошло три модернизации: усиление станины в 2014 году, переход на ШВП в 2018 году и внедрение актуального ЧПУ-контроллера в 2022 году. Благодаря последовательным доработкам станок получил репутацию «рабочей лошади», что подтверждается парком из более чем 600 установленных машин только на территории России.
Jet JMD-40GH CNC закрывает три насущные потребности отечественного машиностроительного цеха: высокое качество поверхности, быструю переналадку под новую деталь и надёжность при работе в две смены. В сравнении с ближайшими конкурентами он выигрывает по жёсткости конструкции и диапазону подач, что напрямую влияет на срок службы инструмента и себестоимость детали. Поэтому станок выбирают инструментальные участки, ремонтные подразделения нефтегазового сервиса и колледжи, обучающие операторов ЧПУ. Практика показывает, что именно эти категории предприятий быстрее других окупают вложения в JMD-40GH CNC и продолжают расширять парк за счёт проверенного бренда.
