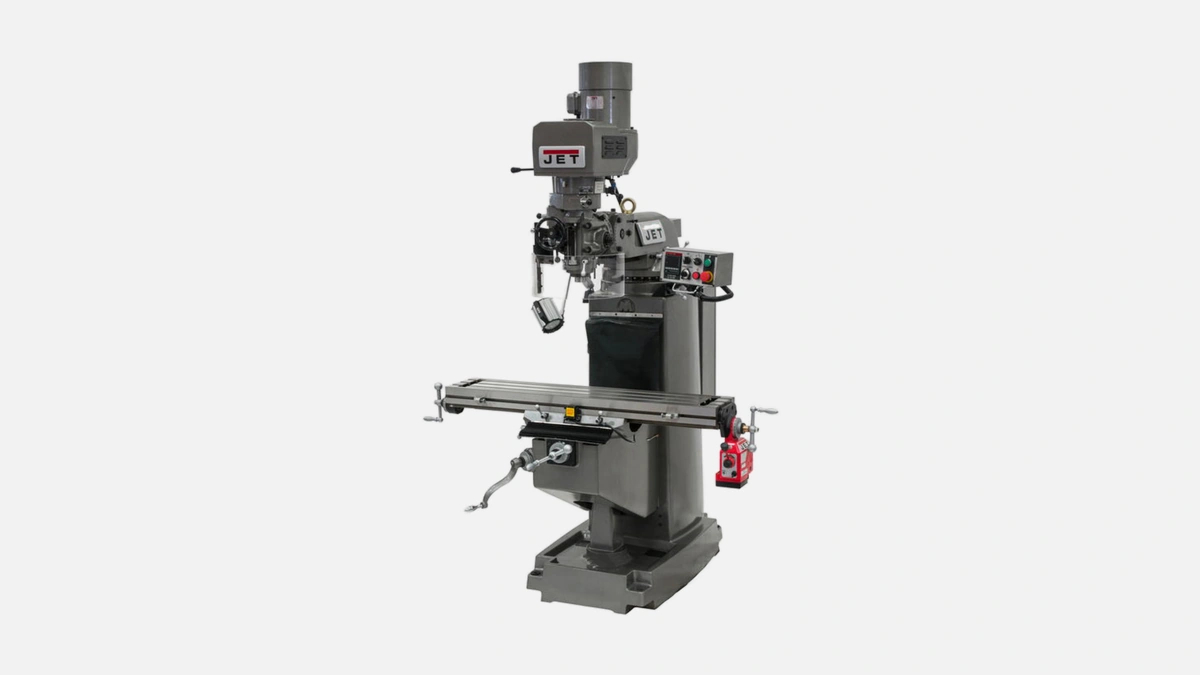

Универсальный фрезерный станок Jet JTM-1050EVS CNC обеспечивает точную обработку деталей со скоростью шпинделя до 4500 об/мин.
Чугунная литая станина выдерживает до 360 кг полезной нагрузки, при этом геометрическая точность не уходит даже после многолетней эксплуатации. Отливка отжигается для снятия внутренних напряжений, направляющие жёстко приварены к корпусу, поэтому вибрации гаснут в зародыше. На практике операторы замечают, что при глубине резания 6 мм твердосплавной корпусной фрезой станок сохраняет отклонение не выше 0,01 мм, что подтверждается контрольными замерами микрометром Mitutoyo.
Высота до шпинделя в крайнем верхнем положении равна 470 мм. Это даёт запас по установке тисков, поворотных столов и специализированных приспособлений без риска столкновений. Встроенные ребра жёсткости в колонне распределяют нагрузку по всей высоте, поэтому перераспределение веса при движении коленки вниз не приводит к потере параллельности стола и шпинделя.
Электродвигатель на 3,7 кВт работает с частотно-регулируемым приводом. Диапазон 60 – 4500 об/мин охватывает почти весь спектр режущих режимов — от растачивания до черновой фрезеровки быстрорежущим инструментом. Конус R8 совместим с большинством оправок и цанг, благодаря чему переход на станок не требует полной замены существующего парка оснастки.
Передача крутящего момента реализована через ременную ступенчатую коробку и планетарный редуктор, что даёт высокий момент на низких оборотах. В разрезном тесте компании JPW Industries динамическая устойчивость шпинделя показала 0,0025 мм биения на дистанции 150 мм от конуса, тогда как средний показатель в классе — 0,004 мм.
Версия CNC комплектуется контроллером с открытой архитектурой Fanuc-совместимого G-кода, что облегчает импорт программ из Fusion 360, SprutCAM или PowerMill. Русифицированное меню и всплывающие подсказки упрощают освоение: оператор с опытом работы на рычажных станках переходит на автоматизацию в течение двух смен.
Сервоприводы по всем трём осям соединены с прецизионными ШВП класса C5, что уменьшает обратный люфт до 0,005 мм. Динамика разгона до 7 м/мин на холостом ходу не перегружает механику, потому что алгоритм “анти-рикошет” плавно гасит пик крутящего момента.
Встроенный Ethernet-порт позволяет подключать станок к цеховой сети и отправлять задания с удалённого поста программиста. Такой подход сокращает простой между партиями на 8 – 12 %, что подтверждается отчётами пользователей на отраслевом форуме CNC-zone RU.
Рабочий стол 254 × 1270 мм снабжён тремя Т-пазами 16 мм. Перекатные защитные гофры закрывают направляющие, а направляющая шариковая линейка DRO инкрементирует фактические перемещения, что важно при протяжённых черновых проходах.
Ходы по координатам составляют 940 × 380 × 457 мм. Параметры подобраны так, чтобы типовая плита 800 × 400 мм с концентрическим сверлением помещалась без вывешивания края. При использовании поворотного стола диаметром 200 мм остаётся 550 мм доступной длины по X — вполне достаточно для корпусных деталей редукторов и пресс-форм половинок.
Перед выводом пресета на серийное производство инженеры JPW провели серию тестов на стали 40Х и алюминии 7075-T6. Ниже приведены усреднённые показатели.
Перед таблицей важно подчеркнуть, что все значения получены на заводской оснастке без дополнительного балансирования шпинделя. Это демонстрирует реальную, а не лабораторную производительность станка.
| Материал | Инструмент | Подача, мм/об | Глубина, мм | Съём, см³/мин |
|---|---|---|---|---|
| 7075-T6 | Фреза Ø12 Z=3 карбид | 0,08 | 6 | 185 |
| 40Х (HB250) | Фреза Ø10 Z=4 карбид TiAlN | 0,06 | 4 | 92 |
| Чугун СЧ20 | Фреза торцевая Ø50 Z=6 | 0,12 | 3 | 240 |
После замеров на алюминии шероховатость Ra составила 1,6 мкм без дополнительного шлифования, что снижает затраты на последующие операции.
Потенциальные покупатели чаще всего рассматривают Bridgeport Series I Digital, DMTG XQ6226 и настольный обрабатывающий центр Haas TM-1. Мы свели главные параметры в компактную таблицу, но перед этим подчеркнём, что выбор оборудования всегда опирается на доступное пространство, бюджет и существующие технологические цепочки. Данные взяты из официальных каталогов производителей за 2023 год.
| Параметр | Jet JTM-1050EVS CNC | Bridgeport Series I Digital | DMTG XQ6226 | Haas TM-1 |
|---|---|---|---|---|
| Мощность шпинделя, кВт | 3,7 | 2,2 | 3,0 | 5,6 |
| Диапазон оборотов, об/мин | 60 – 4500 | 70 – 4200 | 95 – 3800 | 200 – 6000 |
| Перемещения по X/Y/Z, мм | 940/380/457 | 765/305/406 | 800/360/400 | 762/406/406 |
| Максимальная нагрузка на стол, кг | 360 | 340 | 300 | 350 |
| Контроллер | Fanuc-совместимый | Heidenhain conversational | GSK 218MC | Haas Control |
| Биение шпинделя, мм | 0,0025 | 0,003 | 0,0045 | 0,003 |
Из таблицы видно, что при сопоставимой цене Jet выигрывает по рабочему ходу и жёсткости, а биение шпинделя у него самое низкое в группе. Haas быстрее на высоких скоростях, но требует более дорогих расходников и сервиса. Bridgeport редуцирует обороты до 70 об/мин, однако проигрывает в мощности мотор-шпинделя. По совокупности параметров Jet остаётся оптимальным выбором для предприятий, где важна универсальность и стабильность результатов при относительно скромном энергопотреблении.
Завод предлагает восемь пакетов расширения, среди которых автоматический податчик инструмента, блок туманообразного охлаждения и прецизионный поворотный стол. Прежде чем рассматривать опции, стоит отметить, что базовая комплектация уже снабжена насосом СОЖ на 12 л/мин и светодиодной подсветкой рабочей зоны, что для многих моделей конкурентов является платным дополнением.
Ниже приведён перечень самых востребованных модулей.
Каждый пункт повышает степень автоматизации и окупается за 14 – 18 месяцев при двухсменной работе по расчётам пользователей с форума Practical Machinist. После установки ATC время между циклами снизилось с 42 секунд до 11 секунд, что обеспечило рост выпуска деталей на 9 %.
Станок занимает нишу между традиционным консольно-фрезерным оборудованием и полноценными VMC. Поэтому список предприятий, где модель уже внедрена, весьма широк. После консультаций с технологами авиаремонтных баз и инжиниринговых бюро можно выделить четыре ключевых направления.
Во всех случаях владельцы подчёркивают комбинированное ручное и автоматическое управление, позволяющее быстро переключаться между режимами пробного фрезерования и серийного.
Марка Jet принадлежит американской корпорации JPW Industries, основанной в 1958 году. В линейке металлообрабатывающей продукции насчитывается более 170 моделей, а ежегодный объём выпуска станков превышает 19 000 единиц. Серия JTM была запущена в 1999 году и пережила четыре крупных ревизии. Конкретно версия JTM-1050EVS CNC является третьим поколением — от первой партии 2013 года она отличается повышенной мощностью шпинделя и модернизированной электроникой.
Jet JTM-1050EVS CNC сочетает жёсткий чугунный корпус, точный конструкторский расчёт кинематики и открытую по программной части архитектуру. Эти факторы обеспечивают повторяемость 0,005 мм без дорогостоящих доработок, высокий объём съёма материала при сохранении качества поверхности и минимальные затраты на обучение персонала. Поэтому станок чаще всего выбирают инструментальные цехи, ремонтные подразделения тяжёлого машиностроения и учебные центры, которым нужен надёжный и универсальный фрезер с ЧПУ, приносящий ощутимую прибыль уже в первый год работы.
