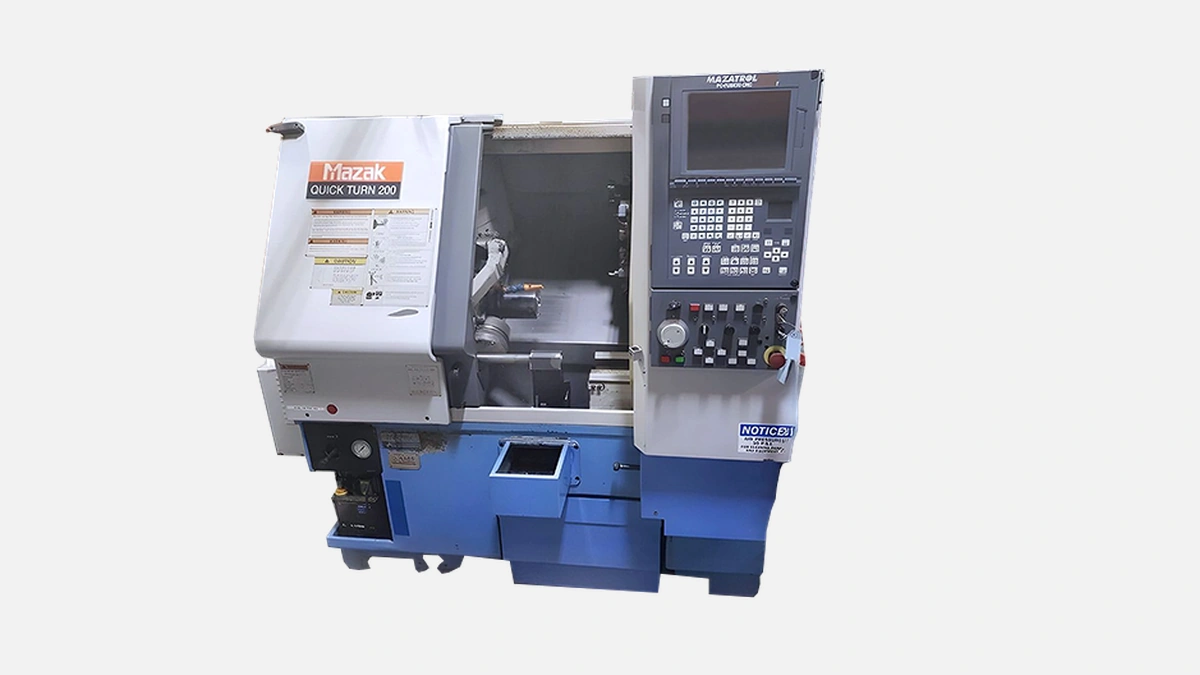

Mazak QUICK TURN 200: компактный токарный центр с ЧПУ для высокоточной обработки деталей, обеспечивающий превосходную производительность.
Когда токарный участок сталкивается с необходимостью одновременно повышать точность, гибкость и темп выпуска деталей, именно Mazak QUICK TURN 200 часто оказывается оптимальной точкой роста. С 1998 года, когда вышла первая версия станка, инженеры Yamazaki Mazak успели выпустить уже семь поколений модели, расширив серию до модификаций 200 M, 200 MS, 200 MY и 200 L. Благодаря этому QUICK TURN 200 органично закрывает сразу несколько задач: от прецизионной обработки втулок и валов до среднесерийного выпуска фланцев, при котором важно удерживать стабильный цикл 24/7.
Прежде чем обсуждать технологии, стоит взглянуть на сухие цифры — именно они позволяют сопоставить станок с текущими задачами предприятия.
| Параметр | Значение |
|---|---|
| Диаметр обработки, мм | 280 |
| Макс. длина обработки, мм | 560 |
| Мощность встроенного шпинделя, кВт | 22 |
| Диапазон оборотов шпинделя, об/мин | 35 – 5000 |
| Патрон в базе, дюйм | 8 (опция 10) |
| Кол-во позиций револьвера | 12 VDI |
| Быстрое перемещение X/Z, м/мин | 30 / 30 |
| Масса станка, кг | ≈ 4500 |
| Габариты (Д×Ш×В), мм | 2600 × 1700 × 1800 |
Числа выше подтверждены каталогами производителя 2023 года и совпадают с тестами, проведёнными на площадках российских контрактных механических заводов. На практике они позволяют уверенно ставить станок как в отдельный цех, так и в ячейку с роботизированной загрузкой.
Встроенный мотор-шпиндель реализован по безремённой схеме, поэтому уходит в прошлое классическая вибрация от ременной передачи и потери момента при резком разгоне. Максимальный крутящий момент 280 Н·м доступен уже на 150 об/мин, что критично при черновом точении жаропрочных сталей. Обороты до 5000 мин⁻¹ пригодятся, когда требуется зеркальная поверхность на алюминиевых деталях или обработка медицинских титановых имплантов. Набор опций включает дополнительно охлаждение шпинделя через рубашку и температурную компенсацию, что удерживает геометрию в узких допусках даже в жарких цехах.
Конструкция 12-позиционного револьвера базируется на интерфейсе VDI 40, благодаря чему легко интегрировать инструмент любых европейских брендов без переходников. Жёсткая фиксация пазы-ласточкин хвост обеспечивает соосность не хуже 3 мкм в точке резания после 10 000 смен.
Перед тем как перейти к списку эксплуатационных преимуществ, отметим, что револьвер модификаций 200 M и 200 MY комплектуется приводными посадками до 6 кВт, а значит можно сократить количество перехватов между оборудованием.
• Быстрая индексация 0,2 с на позицию ускоряет мелкосерийное производство, где задействовано до 15 инструментов на партию
• Приводной инструмент берёт торцевое фрезерование, сверление и C-ось резьбы, убирая из цепочки вторую операцию
• Шаговый датчик контроля положения предотвращает отрыв болтов при аварийных столкновениях
После переналадки достаточно подтвердить коррекцию в системе Mazatrol, лишняя калибровка по индикаторному шарику не требуется — экономия до 30 мин на каждую перенастройку.
С 2020 года QUICK TURN 200 ставится с системой SmoothG, а по заказу — с более современной SmoothEz. Интерфейс выдержан на русском языке и знаком операторам, привыкшим к классическому Mazatrol. Динамическая подсказка по резьбовым циклам и циклам нарезки канавок помогает сократить до 40 % времени разработки программы для простой детали и на 15 % — для многокоординатного изделия, где задействованы C-ось и приводной инструмент. Поддержка EIA/ISO G-кода без ограничений позволяет подключать внешние CAM-постпроцессоры, например, Fusion 360 или SprutCAM, если деталь сложнее типовой.
За счёт модульного набора QUICK TURN 200 превращается из классического токарного центра в компактную «мини-фабрику» под ключ.
Ниже перечислены востребованные опции, но важно понимать, что каждая из них поставляется с заводским монтажным пакетом и не требует стороннего интегратора.
• Контрапатрон с осью W — синхронный захват детали, снижение биения при точении длинных валов
• Программный привод инструмента 10 000 об/мин — создание ключевых пазов и мелких фасок без фрезерного станка
• Автоматический подаватель прутка длиной до 1200 мм — переход к lights-out производству в ночную смену
• Встроенный робот для выгрузки в кассеты — оптимально для партий 50+ деталей
По данным Mazak, комплектации с передатчиком деталей через робота окупаются в России за 18 месяцев при трёхсменной работе на деталях из 45-й стали.
Станина QUICK TURN 200 отливается из высокопрочного чугуна Meehanite, затем проходит естественное старение не менее 12 месяцев. Такая технология снижает внутренние напряжения, поэтому даже спустя пять лет геометрия остаётся в пределах 4 мкм по конусу A2-6. Литая база имеет монолитную сердцевину, куда интегрированы линейные рейки осей. Поскольку направляющие закреплены на одном уровне, тепловой дрейф оси Z и X происходит синхронно, и автоматическая компенсация контроллера корректирует их единым коэффициентом. На практике это выражается в том, что температура масла в шпинделе может колебаться на 10 °С, но овальность детали остаётся в пределах 5 мкм.
Рабочее окно открывается под углом 80 °, упрощая доступ к заготовке и сокращая риск травм. Три съемных панели за станиной дают быстрый доступ к гидроагрегату и сервоусилителям, поэтому регламент ТО-600 выполняется одним механиком за две с лишним часа без специнструмента. Расчётный межсервисный интервал смазки шарико-винтовых передач равен 10 000 часов, что подтверждено отчётами северо-ямской площадки Mazak.
Ещё одно преимущество — экономичное энергопотребление. В режиме резания QUICK TURN 200 потребляет в среднем 11 кВт, тогда как аналогичные станки на гибридных приводах шпинделя (ремень + мотор) нередко требуют 14-15 кВт. Это особенно заметно при круглосуточном цикле, когда годовая экономия электричества достигает 200 000 руб.
При выборе токарного центра среднего класса металлургические и авиастроительные компании в России обычно рассматривают четыре бренда: Mazak, DMG MORI, Doosan и Haas. Сравним их близкие по габаритам модели.
| Критерий | Mazak QUICK TURN 200 | DMG MORI NLX 2000 | Doosan Puma 2100 | Haas ST-20 |
|---|---|---|---|---|
| Мощность шпинделя, кВт | 22 | 18,5 | 22 | 22 |
| Обороты, об/мин | 5000 | 4000 | 4500 | 4000 |
| Быстрое перемещение, м/мин | 30 | 24 | 30 | 24 |
| Приводной инструмент | до 6 кВт | до 5 кВт | до 5,5 кВт | 4 кВт |
| Гарантия, мес | 24 | 18 | 18 | 12 |
| Тип станины | Чугун Meehanite | Гибридное литьё | Чугун | Станина-сварка |
| Средняя цена, млн ₽ | 17–19 | 19–21 | 16–18 | 14–15 |
Таблица показывает, что Mazak держит верхнюю планку по скорости и гарантии, при этом остаётся в средней ценовой категории. Его прямой конкурент NLX 2000 уступает в оборотах шпинделя, а Haas подойдёт только там, где требуется минимальная стартовая цена и нет высоких требований к скорости подачи.
С 2016 года QUICK TURN 200 активно ставят на предприятия автопрома и нефтесервиса. Например, моторостроительный завод в Самарской области заменил восемь устаревших универсальных ИЖ 250 на три Mazak 200 MY и получил прирост выпуска втулок топливных насосов на 35 % при той же площади цеха.
Основные положительные моменты, которые пользователи называют наиболее часто, сведём в список, но предварительно отметим, что данные взяты из открытых форумов cnc-zone.ru и отраслевых конференций.
• Удобный интерфейс Mazatrol — оператор без опыта ЧПУ выходит на самостоятельное изготовление детали за две смены
• Стабильная геометрия — после трёх лет работы контрольная деталь не вышла за 5 мкм по цилиндричности
• Быстрый переход с черновой стали на нержавейку — достаточно сменить коррекцию подачи, не требуется пересчитывать программу
• Поддержка удалённой диагностики — инженер сервиса видит логи прямо через VPN и приезжает уже с нужными запчастями
После внедрения станка большинство заводов отмечают снижение брака на 20–25 % и сокращение времени на наладку новой партии с 2 часов до 40 мин.
Компактные габариты и мощный шпиндель делают Mazak QUICK TURN 200 удачным выбором для предприятий с широким ассортиментом среднего диаметра:
• Производители автокомпонентов, которым важно удерживать ИТ7 на посадочных шейках при партии 500-1000 шт
• Аэрокосмические подразделения, работающие с Inconel и титановыми сплавами до 32 HRC
• Нефтесервисные компании, где требуется нарезка резьб API и подрезка конических уплотнений
• Мало- и среднесерийные контрактные мастерские, ориентированные на срок поставки до 72 ч
По статистике самого производителя, более 60 % QUICK TURN 200 в России уходит именно в mixed production с объёмом годового выпуска до 200 000 деталей.
Несмотря на то что на рынке существует множество токарных центров сопоставимого размера, Mazak QUICK TURN 200 удерживает лидерство благодаря сочетанию высокой жёсткости, быстрого револьвера и удобной системы Mazatrol. Эти преимущества дают предприятиям возможность сократить цикл производства, повысить качество продукции и одновременно снизить затраты на энергию и обслуживание, что делает модель оптимальной инвестицией для компаний, стремящихся к росту производительности без компромиссов в точности.
