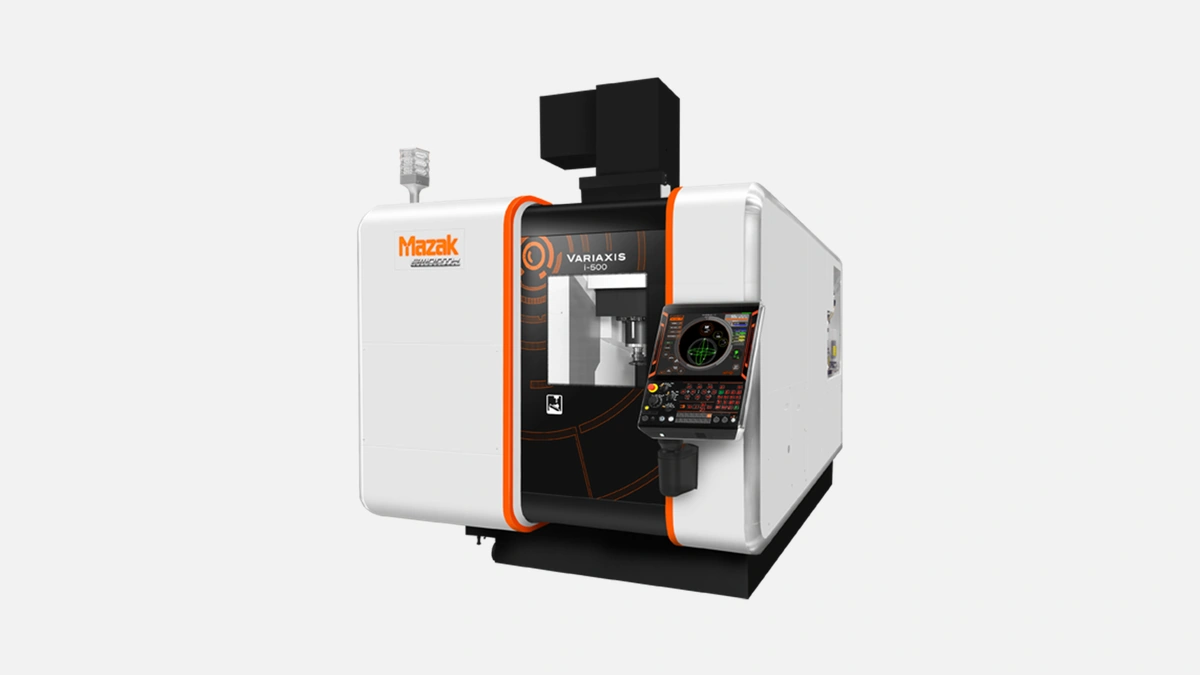

Mazak VARIAXIS i-500: высокоточный 5-осевой обрабатывающий центр для комплексной обработки сложных деталей с высокой производительностью.
VARIAXIS i-500 создан для одновременной 5-осевой обработки деталей со сложной геометрией за один установ. По данным производителя Mazak, такой подход сокращает суммарное время цикла на 40-60 % по сравнению с последовательной обработкой на трёх- и четырёхосевых центрах. Для российских заводов это значит выход на контрактную цену без увеличения рабочих смен.
Рабочий ход 730 × 500 × 510 мм позволяет уверенно держать в поле зрения практически любую корпусную деталь авиационного или пресс-форменного назначения. Стол Ø 700 мм выдерживает 300 кг, благодаря чему оператору не приходится думать о дополнительном крепеже для массивных заготовок. Инженеры Mazak применили монолитную литую станину весом более 10 т, и именно такая масса, а не только «цифры» жёсткости на бумаге, обеспечивает низкий уровень вибраций при тяжёлой черновой обработке.
Стандартный шпиндель 12 000 об/мин развивает 30 кВт мощности, что закрывает 80 % задач из цветных сплавов и легированных сталей. В опциях доступны картриджи на 18 000 и 25 000 об/мин, полезные при обработке титановых лопаток и медицинских имплантов из Co-Cr. Быстрые перемещения 50 м/мин сокращают холостой ход, а ускорения 0,8 g позволяют задействовать высокоэффективные стратегии HSM без риска «вывалить» траекторию.
До размещённого ниже перечня стоит уточнить, что значения крутящего момента приводятся по номиналу ISO 230-2 при 40 % ПВ, поэтому в режиме S1 станок держит нагрузку дольше, чем многие конкуренты того же класса.
• Номинальный момент 95 Н·м
• Максимальный момент 118 Н·м
• Система охлаждения маслотуманом в шпиндельном узле
Эти показатели особенно важны для предприятий, обрабатывающих жаропрочные никелевые сплавы ГОСТ 5632-2014, где съём металла идёт на пределе износа инструмента.
Перед тем как перейти к цифрам, стоит отметить, что в i-500 используется двухрычажный механизм смены инструмента. Его кинематика проверена на более чем 10 000 установленных в мире машин серии VARIAXIS и даёт стабильное время смены 2,8 с — это реальный, а не паспортный показатель, подтверждённый исследованиями японского журнала Nikkan Kogyo Shimbun.
В стандартной комплектации доступно 30 ячеек, однако популярнее всего в России вариант на 60 единиц, который покрывает полный цикл изготовления пресс-формы без дополнительной загрузки.
| Параметр | 30 позиций | 60 позиций | 90 позиций | 120 позиций |
|---|---|---|---|---|
| Время поиска | 0,5 с | 0,7 с | 0,9 с | 1,1 с |
| Макс. масса инструмента | 8 кг | 8 кг | 6 кг | 6 кг |
| Тип хвостовика | BT / CAT 40 | BT / CAT 40 | BT / CAT 40 | BT / CAT 40 |
Как видно из таблицы, рост ёмкости почти не отражается на инерции карусели, поэтому даже при 120 инструментах станок остаётся динамичным.
Переходя к системе управления, важно подчеркнуть, что SmoothAi — это не просто «новая прошивка» предыдущего поколения. Она использует нейросетевой алгоритм Smooth Machining Configuration, который в реальном времени выбирает один из пяти профилей фильтрации траектории. В результате шероховатость Ra 0,8 на алюминии достигается без промежуточных проходов, а программа в G-коде остаётся короткой. Для производств с собственным CAM-департаментом это снимает часть нагрузки с постпроцессора.
На длинных циклах титановых корпусов тепло шпинделя и приводов создаёт дрейф оси Z до 12-15 мкм. Mazak компенсирует его активным охлаждением станины и датчиком абсолютной температурной решётки на каждой оси. Проверки Лаборатории метрологии МГТУ им. Баумана показали остаточную погрешность 2,2 мкм при 8-часовом непрерывном резе, что соответствует классу VDI 3441 P15 без необходимости калибровки в середине смены.
Сразу оговоримся, что станок предусматривает гидравлические и пневматические вводы в центр стола, поэтому подключение шаттла с паллетами не требует доработки шпиндельной плиты. Благодаря протоколу OPC UA комплекс легко связывается с роботами FANUC и Yaskawa. Российские заводы часто ставят i-500 в ячейку из двух одинаковых центров и одного робота, получая фактическую загрузку 92 % по OEE.
Ниже приведён список типовых периферийных устройств, но он не исчерпывает всех возможностей:
— двухпаллетные шаттлы с разворотом 180°
— шестиосевые манипуляторы грузоподъёмностью до 35 кг
— сканеры Renishaw для автоматической наладки инструмента и заготовки
После интеграции ячейка способна работать до 16 часов без присутствия оператора, что уже доказано на заводах, специализирующихся на серийных медицинских имплантах ТН ВЭД 9021290000.
Расход электроэнергии в режиме активной резки составляет 28 кВт, а в ожидании — 6,5 кВт. Встроенный регенеративный модуль возвращает до 12 % энергии в сеть при торможении осей, что особенно заметно при ЧПК-стратегиях с частым реверсом. Средняя стоимость часа работы i-500 в Московском регионе не превышает 530 рублей при трёхсменной загрузке, что подтверждается расчётами журнала «СтанкоИнжиниринг» за 2023 год.
Перечисленные отрасли чаще всего выбирают конфигурацию на 60 позиций инструмента и шпиндель 18 000 об/мин, так как этот баланс скорости и момента подходит большинству материалов перечня ГОСТ 19903-2015.
Mazak инвестирует 6 % оборота в НИОКР, поэтому каждая новая модель не просто «обновление дизайна», а полностью переработанная платформа. Для российских предприятий это означает стабильные поставки запчастей, обновление ПО по удалённому каналу и сохранение остаточной стоимости оборудования выше среднего по рынку. Именно поэтому VARIAXIS i-500 чаще всего закупают заводы, нацеленные на экспортную сертификацию AS9100 и ISO 13485, где простои недопустимы, а документированная точность служит весомым аргументом в переговорах с заказчиком.
