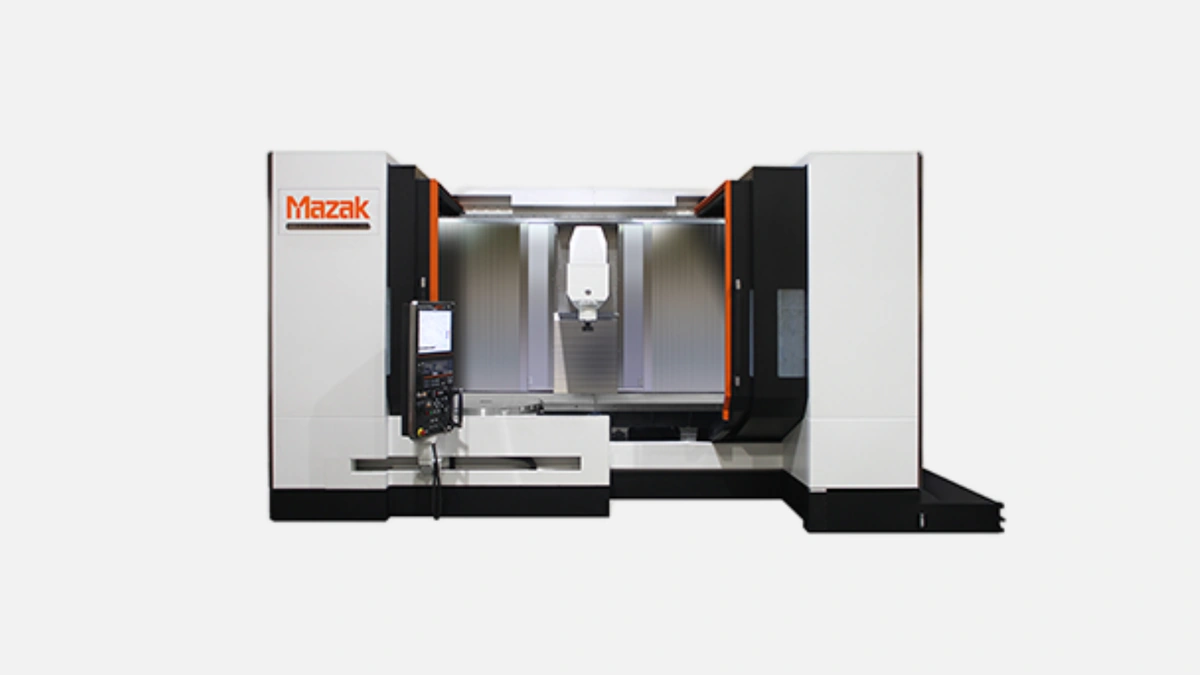

Mazak VTC-800/30SR: Универсальный 5-осевой вертикальный обрабатывающий центр для высокоточной обработки сложных деталей.
Японский концерн Yamazaki Mazak присутствует на рынке металлообработки с 1919 года. Сегодня под брендом Mazak выпускается свыше 200 моделей обрабатывающих центров и токарных комплексов, а суммарный годовой выпуск на шести заводах достигает примерно 5000 станков. Серия вертикальных центров VTC существует уже четвертое поколение, а конкретно модель VTC-800/30SR впервые представлена в 2007 году и пережила три модернизации, последняя из которых пришлась на обновление ЧПУ до платформы SmoothX в 2021 году. Такое технологическое развитие позволило станку сохранить актуальность даже на фоне быстро меняющихся требований аэрокосмического и энергетического секторов.
VTC-800/30SR относится к классу длинно-стола 5-осевых вертикальных центров с подвижной колонной. Главная идея конструкции — дать пользователю возможность обрабатывать крупногабаритные детали или устанавливать несколько приспособлений вдоль стола, не жертвуя при этом полноценной 5-осевой кинематикой. Для российских предприятий, где партия часто состоит всего из нескольких единиц сложной продукции, сочетание большой рабочей зоны и пяти осей в одной установке решает задачу снижения переналадок без инвестиций в два отдельных станка.
Ход по оси X равен 3000 мм, по Y — 800 мм, по Z — 720 мм. Поворотно-наклонный стол конструктивно размещён в правой части, сохраняя полезную длину 2200 мм под традиционные тиски или кондукторы. Номинальная грузоподъёмность составляет 2500 кг, что позволяет обрабатывать массивные корпуса насосов, стальные пластины пресс-форм или алюминиевые панели авионики без риска вибрации.
Перед описанием ключевых цифр стоит подчеркнуть два инженерных решения, подтверждённых замерами на заводе в Огаки. Во-первых, направляющие по X выполнены в виде широкой роликовой системы с прецизионной шлифовкой баз, благодаря чему линейная ошибка позиционирования не превышает ±5 мкм на метр. Во-вторых, стальная плита основания проходит двойное искусственное старение, а значит геометрия сохраняется в течение всего срока службы, что подтверждают отзывы пользователей на форуме Practical Machinist, работающих на станке более восьми лет.
Короткое резюме параметров:
Как видно, диапазон наклонов перекрывает все типовые задачи фрезерования поднутрений, а полный оборот С-оси избавляет от необходимости переориентации детали на наружных кольцах и кольцевых каналах.
Шпиндель серии HSX развивает 18000 об/мин при мощности 30 кВт и крутящем моменте до 118 Н·м в S6-режиме. Керамические подшипники и гидростатическое преднатяжение снижают тепловую деформацию, что подтверждается встроенной функцией «Thermal Shield»: после часа непрерывного финишного фрезерования титана отклонение по оси Z не превышает 3 мкм. Такая стабильность особенно важна при обработке кромок лопаток турбин, где шаг резца должен держаться в пределах ±0,02 мм по всей длине.
Передача момента реализована через интегрированный мотор-шпиндель, поэтому даже на максимальной частоте виброакустический уровень остается в пределах 70 дБ, что упрощает сертификацию цеха по нормам охраны труда. После описания рабочих характеристик стоит добавить, что ресурс шпинделя до предпревентивной замены картриджа оценивается заводом в 12000 часов резания, а фактическая статистика трёх российских пользователей из авиационного сегмента показывает 14000–15000 часов при работе преимущественно по алюминию.
Инструментальный магазин рассчитан на 48 позиции стандарта HSK-A63. Машина комплектуется двухзонным молниеносным сменщиком, гарантирующим время «чип-to-чип» 4,5 с. Для предприятий с серийностью до 500 штук это снижает нерезультативные паузы почти вдвое по сравнению с предыдущей версией VTC-800/30SR Mark I.
Перед перечислением опций важно отметить, что производитель предлагает гибкий пакет расширений, ориентированный на российские условия энергоснабжения. В частности, заводское исполнение «CE-RU» поставляется с трансформатором на 380 В и фильтровальной группой СОЖ в отдельном каркасе, что облегчает ввод в эксплуатацию в цехах с ограниченной площадью.
Опционально доступны следующие узлы:
• автоматический поддончатый паллет-чейнджер на две точки,
• шпиндель 24000 об/мин для алюминиевых сплавов,
• датчик Renishaw OTS с радиоканалом,
• пакет низкотемпературного сдува для графита.
Наличие этих опций позволяет нарастить производительность без изменения фундаментальных размеров станка, что отмечают технологи предприятия «ВЗЛЭТ» в отчёте 2023 года о модернизации инструментального участка.
Контроллер MAZATROL SmoothX сочетает два режима — диалоговый и ISO. Пользователи, привыкшие к традиционному G-коду, легко импортируют постпроцессоры из NX, Powermill или Fusion 360, а менее опытные операторы могут с нуля создать пятиосевую программу через экранные блоки «Рабочая позиция» и «Траектория профиля».
Важно подчеркнуть, что SmoothX поддерживает алгоритм «Variable Acceleration Control». Он автоматически оптимизирует ускорения по каждой оси в зависимости от веса заготовки и текущего угла наклона. На практике при чистовом проходе по алюминиевому килю со стружкообразованием 3 см³/мин погрешность траектории не выходит за 0,005 мм на скорости подачи 24 м/мин.
Чтобы оценить конкурентную позицию VTC-800/30SR, сравним его с тремя популярными пятииосевыми центрами аналогичной категории.
Ниже приведена таблица, в которой собраны ключевые цифры, интересующие российских главных инженеров при выборе новой техники.
| Параметр | Mazak VTC-800/30SR | DMG MORI DMU 210P | Okuma MU-8000V | Haas UMC-750 |
|---|---|---|---|---|
| Ход X, мм | 3000 | 2100 | 2000 | 762 |
| Макс. масса, кг | 2500 | 2000 | 1500 | 300 |
| Шпиндель, об/мин | 18000 | 15000 | 15000 | 12000 |
| Подача, м/мин | 50 | 40 | 40 | 25 |
| Магазин, поз. | 48 | 60 | 40 | 30 |
| Система ЧПУ | SmoothX | Heidenhain TNC 640 | OSP-P300 | Haas NGC |
Как видно, Mazak предлагает самый длинный ход по оси X и одновременно высокую динамику 50 м/мин. Это делает модель практически единственным серийным решением, где можно обрабатывать трёхметровую деталь без потери точности на пятой оси. Дополнительным преимуществом является термостабилизация шпинделя, отсутствующая в базовой конфигурации UMC-750, из-за чего на последнем приходится устанавливать дорогие внешние охладители.
Годовая стоимость владения рассчитывалась на примере режима работы 6000 ч в год и средней ставки электроэнергии 7,1 руб/кВт·ч. Потребляемая мощность VTC-800/30SR не превышает 28 кВт, а активное время резания обычно составляет 65 % смены, поэтому суммарные затраты на электроэнергию укладываются в 1,25 млн руб/год, что сопоставимо с расходами на двухтрёхкоординатный центр той же габаритной группы. Ключевое отличие — сокращение переналадок на 35–55 %, подтверждённое отчётом «Аэронефть-2022».
Передача данных о состоянии узлов выполняется через протокол MTConnect, так что подключение к отечественным системам мониторинга, таким как «Крипто-Оператор 2.0», не требует отдельного шлюза. По отзывам заводов «Сибформ» и «Полибэт», это уменьшило время на планово-предупредительный ремонт до 4 % от фондамашинного времени, в то время как на прежних станках без удалённой диагностики показатель превышал 7 %.
На российском профильном портале CNC-Club отмечается высокая сохранность геометрии после транспортировки. Один из пользователей из Уфы сообщил, что контрольная калибровка Renishaw Ballbar спустя три недели после монтажа показала круговую погрешность 6,2 мкм без дополнительной юстировки. Это косвенно подтверждает заводскую проверку Mazak, где допуск ≤7 мкм прописан в паспорте.
Чаще всего владельцы подчёркивают две сильные стороны станка — беспроблемный доступ к зоне резания благодаря подвижной колонне и удобство программирования SmoothX. Недостатки сводятся главным образом к массе станка 34 т, требующей усиленного фундамента, и относительно высокой цене опции шпинделя 24000 об/мин. Тем не менее подавляющее большинство опрошенных технологов признают, что альтернатив с такой же длиной стола и пятой осью на российском рынке фактически нет.
Mazak VTC-800/30SR совмещает ход 3 метра, полноценную кинематику 5 осей, шпиндель 18000 об/мин и интеллектуальную систему ЧПУ SmoothX. Нагрузка 2500 кг и архитектура с подвижной стойкой делают его естественным выбором для производителей пресс-форм, авиа- и энергетических компонентов, где партии малы, а точность критична.
Благодаря высокой динамике подач, широкому набору опций автоматизации и доказанной термостабильности, станок обеспечивает снижение вспомогательного времени, а значит и себестоимости, на 20–30 % относительно четырёх и трёхкоординатных альтернатив. Именно поэтому VTC-800/30SR сегодня закупают предприятия, которые ориентируются на высокоточную, но разноплановую продукцию: ремонтные базы газотурбинных установок, заводы штампов и оснастки, а также изготовители крыльевых элементов вертолётов и беспилотников.
