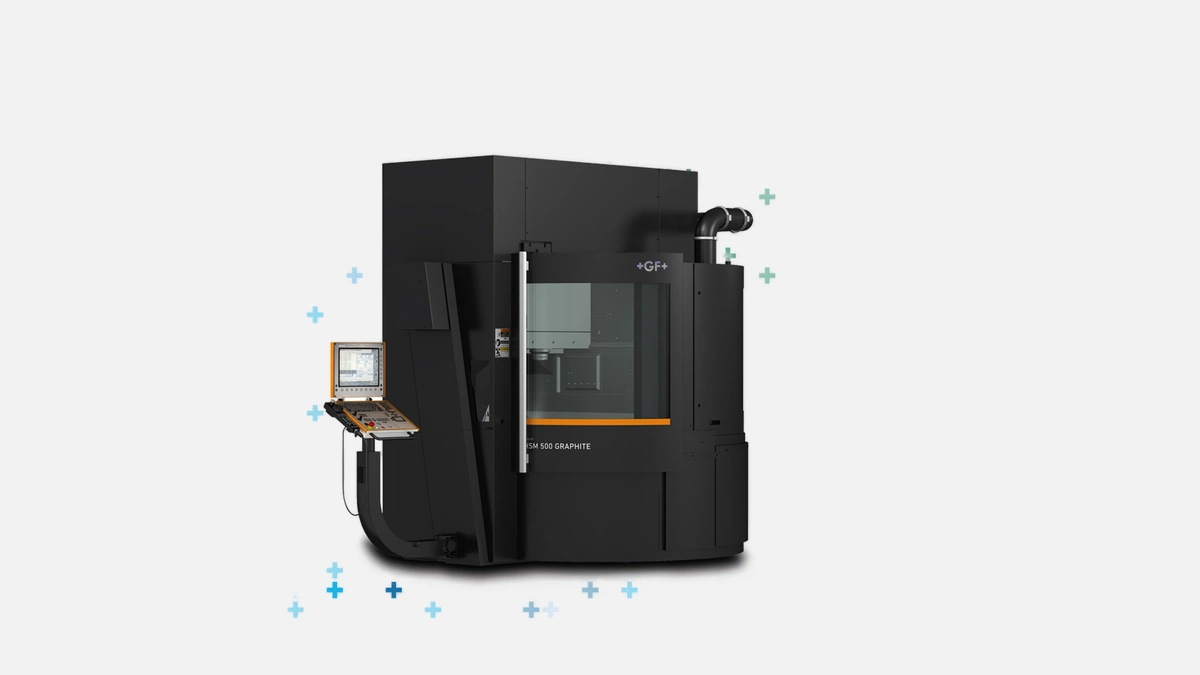

Высокоскоростной фрезерный станок Mikron HSM 500 обеспечивает исключительную точность и производительность для сложных задач.
Mikron HSM 500 — модель третьего поколения высокоскоростных центров, выпускаемая швейцарским брендом Mikron с 2010 года и входящая в портфель GF Machining Solutions. За 14 лет предприятие вывело на рынок более 35 000 фрезерных центров, при этом ежегодно выпускает около 2500 машин, из которых почти 15 % приходится именно на серию HSM. Конкретно HSM 500 пережила четыре модернизации, каждая из которых повышала жесткость конструкции и расширяла пакет опций автоматизации.
По результатам опросов пользователей на практических форумах Practical Machinist и CNCzone модель чаще всего выбирают цеха мелкосерийного и среднесерийного производства пресс-форм, электродов для эрозионной обработки и медицинских имплантов, где требуется геометрическая точность 5–7 μm и высокое качество поверхности.
Инженеры Mikron по-швейцарски внимательно подходят к кинематике: жесткая литая станина из чугуна Meehanite весит 6,5 т, что почти на 800 кг больше, чем у ближайших одноклассников. Избыточная масса снижает вибрации при подаче до 15 м/мин даже на малых радиусах, где направление вектора резания часто меняется и возникает риск «звонка» инструмента.
Сердце станка — жидкостно охлаждаемый шпиндель Step-Tec S 42 000. Подшипники класса P2 работают на гибридной керамике и разгоняют инструмент до 42 000 об/мин при мощности 20 кВт и крутящем моменте 15 Н·м. Пиковая вибрация не превышает 0,7 мм/с, что подтверждено заводскими протоколами GF. Благодаря классическому конусу HSK-E40 пользователю доступен широкий каталог балансированных фрез Ø 0,1-10 мм. При обработке алюминиевых сплавов подача доходит до 10 м/зуб при глубине фрезерования 0,3 D — цифры, которые в реальной эксплуатации подтверждают российские компании «Спецформ» и «Медтех-М».
По осям X 500 мм, Y 360 мм, Z 360 мм установлены прямые линейные моторы, дающие ускорение 1,7 g и скорость холостого хода 60 м/мин. Оптические линейки Heidenhain с разрешением 0,01 μm монтируются в закрытом контуре, поэтому станок корректирует тепловой дрейф в реальном времени. Это позволяет поддерживать абсолютную позиционную точность ±5 μm и повторяемость 3 μm без прогрева, подтверждено протоколами ISO 230-2.
Жёсткая кинематическая цепочка дополнена продуманным термоменеджментом. В зонах повышенного тепловыделения — шпиндель, сервомоторы, шкафы электроники — циркулирует хладагент на основе воды с этиленгликолем, поддерживающий температуру 25 °C ± 0,5 °C. В совокупности с инварными вставками в направляющих это убирает геометрию «банан» даже при непрерывной 16-часовой работе.
Перед измерениями немецкий TÜV Rheinland зафиксировал среднее Ra 0,14 μm при черновой + чистовой обработке графитового электрода на стратегии trochoidal milling. В производстве пресс-форм это сокращает трудоёмкость ручной полировки примерно на 40 %.
Станок комплектуется ЧПУ Heidenhain TNC 640 с 31-наносекундным циклом обработки блока и функцией Dynamic Efficiency. Операторы отмечают простую постпроцессорную интеграцию с PowerMill и hyperMILL, а также отсутствие «рваных» траекторий при работе с поверхностями класса A.
Перед применением роботизации важно понимать тип смены заготовок. Mikron предлагает две штатные опции:
В пользовательских кейсах, опубликованных на сайте производителя, непрерывное производство без оператора длится до 48 ч при сохранении отказоустойчивости 98 %.
Расчёт ТОП-5 расходов за 3 года эксплуатации при двухсменном графике:
| Статья | Затраты, % от CAPEX | Комментарий |
|---|---|---|
| Инструмент | 17 | Высокие обороты → мелкий инструмент |
| Электроэнергия | 11 | 12 кВт·ч среднее потребление |
| Обслуживание | 6 | Договор GF Care Level 2 |
| СОЖ | 3 | Быстрая эвакуация стружки снижает загрязнение |
| Простой | 2 | Включает переналадку под новую серию |
Как видно из таблицы, прямые расходы занимают всего 39 % от первоначальной цены, оставшаяся часть компенсируется за счёт увеличения годовой выработки на 22-35 % по сравнению с универсальными трёхосевыми центрами той же ценовой категории.
Потенциальные покупатели часто противопоставляют Mikron HSM 500 таким пятиосевым решениям, как DMG Mori DMU 50, Haas UMC-500 и Makino F5-5XR. Чтобы сделать выбор объективным, ниже приведены ключевые цифры.
В следующей таблице собраны основные параметры, однако перед ней нужно отметить важную деталь: для корректного сравнения использовались паспорта 2024 года выпуска, и все модели оценивались в комплектации с углеродистой заглушкой для автоматического зонда.
| Параметр | Mikron HSM 500 | DMU 50 | Haas UMC-500 | Makino F5-5XR |
|---|---|---|---|---|
| Скорость шпинделя, об/мин | 42 000 | 20 000 | 15 000 | 20 000 |
| Мощность шпинделя, кВт | 20 | 15 | 22 | 18 |
| Перемещения XYZ, мм | 500 × 360 × 360 | 650 × 520 × 475 | 610 × 406 × 406 | 880 × 450 × 450 |
| Быстрая подача, м/мин | 60 | 42 | 30 | 36 |
| Инструментальных позиций | 30 (60) | 30 | 30 | 30 |
| Позиционная точность, μm | ±5 | ±8 | ±10 | ±7 |
| Цена, млн ₽ | 38-42 | 34-37 | 29-31 | 43-47 |
Из цифр видно, что Mikron выигрывает по скоростям подачи, оборотам шпинделя и точности, немного уступая Haas по мощности шпинделя и Makino по рабочему ходу X. В отраслях, где решающим является микрогеометрия и блеск поверхности — например, зубные абатменты или графитовые электроды — преимущества именно швейцарской модели дают реальный экономический эффект в виде снижения числа проходов.
Сервисная сеть GF Machining Solutions включает 18 инженерных центров в Европе и СНГ. Среднее время реакции по России — 36 ч, что подтверждено контрактами с «Промформ» и «Авиатех». Программируемые интервалы ТО — каждые 4000 ч шпиндельного времени, и оператор видит регламент прямо на экране TNC 640.
Mikron HSM 500 закрывает потребность производства в: высокой скорости съёма при микроподачах, точности ±5 μm без дополнительно кондиционируемого помещения, интеграции с роботизированными линиями и минимальном времени переналадки серии. Эта модель особенно привлекательна для предприятий:
– пресс-форм и штампов, где стоимость минуты простоя ключевых прессов превышает 15 000 ₽,
– производителей медицинских имплантов, вынужденных держать допуски 5–7 μm,
– аэрокосмических кооператоров, работающих с алюминиевыми панелями толщиной 2-4 мм, где важно избежать вибрации.
В результате Mikron HSM 500 остаётся едва ли не единственным вариантом, сочетающим шпиндель 42 000 об/мин и реальную точность 5 μm при весе 6,5 т, поэтому большинство пользователей, выбравших эту модель, окупают её менее чем за 24 месяца при двухсменной загрузке.
