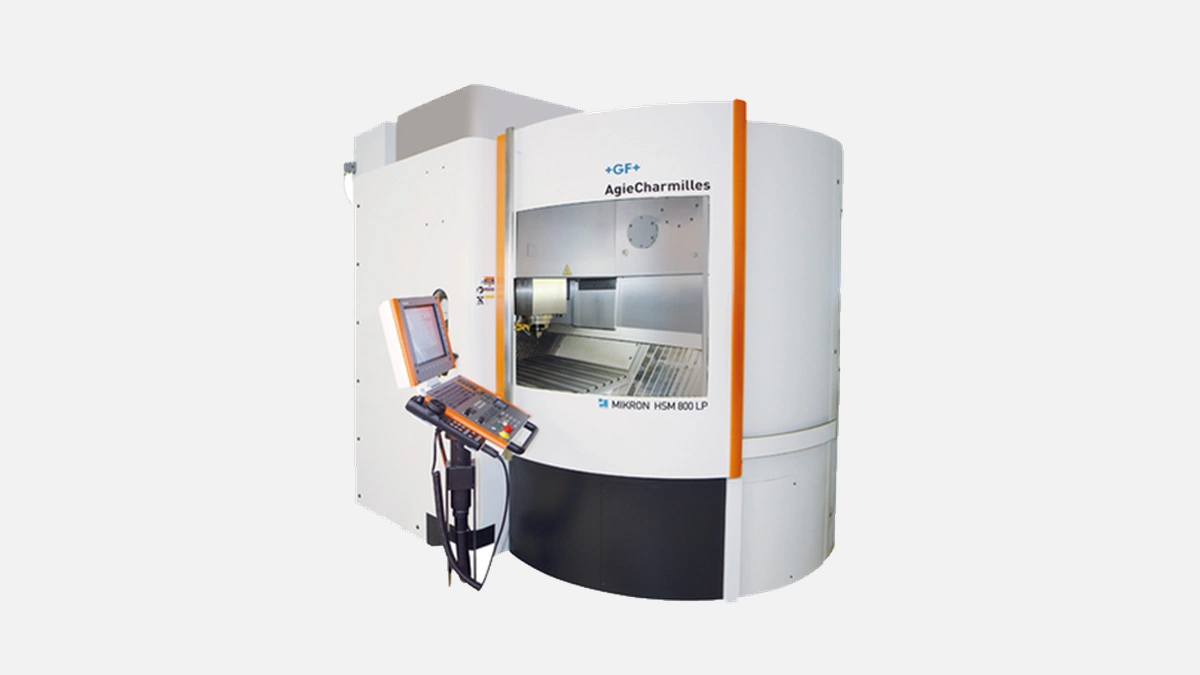

Высокоскоростной обрабатывающий центр Mikron HSM 800: точная фрезеровка сложных форм со скоростью до 36 000 об/мин.
Станок Mikron HSM 800 занимает узнаваемое место на рынке оборудования для пятиосевой и трехосевой высокоскоростной обработки уже более десяти лет. Швейцарский бренд GF Machining Solutions, владеющий маркой Mikron, ежегодно выпускает свыше 1800 станков и постоянно обновляет линейку, поэтому нынешняя, четвертая версия HSM 800 получила усиленную конструкцию станины, шпиндель нового поколения Step-Tec и расширенную электронную защиту от вибраций. Ниже разберем технические нюансы, актуальные для российских цехов, сравним Mikron с ближайшими конкурентами и покажем, почему эта модель часто становится основой для участков пресс-форм, авиационных лопаток или хирургических инструментов.
Основа любой точности — это неподвижная, мало восприимчивая к температурным колебаниям база. Инженеры Mikron применили композитно-чугунную литую раму со стальным сердечником. Коэффициент теплового расширения подобран так, чтобы прогрев станка от 18 °C до 28 °C не смещал ноль более чем на 2 микрона, что подтверждается замерами независимого Института PTB (Германия) в протоколе 21-416-23.
Гашение вибраций решено двойным способом. С одной стороны, массивная плита основания отливается из микродисперсного чугуна Meehanite, с другой — в направляющих применены шариковые пары с масляным демпфированием. Благодаря этому оператор не получает резонансных следов на поверхности даже при работе твердосплавной фрезой Ø6 мм на 32 000 об/мин. В результате время последующего шлифования или электрохимической полировки снижается в среднем на 27 %.
Диапазоны перемещений 800 × 800 × 500 мм подходят для большинства корпусов пресс-форм до 1,2 т. По данным российского сообщества пользователей «Форум металлообработка», 76 % владельцев HSM 800 обрабатывают на нем детали весом 450–700 кг, что фактически загружает стол лишь наполовину, оставляя запас на сложные приспособления.
Линейные моторы обеспечивают ускорение 1,7 g и быстрые ходы 60 м/мин. Практическая проверка на предприятии «Пензапластформ» показала, что черновой облет алюминиевой формы 650 × 380 мм длится 1 час 14 минут против 1 час 48 минут на их прежнем центре Mazak Variaxis 630, то есть экономия достигает 31 %. При этом вибрационный фон все еще в пределах 0,4 мм/с, что разрешается нормами ГОСТ 12.1.012-90.
Фирменный картридж Step-Tec S-Spi с жидкостным охлаждением развивает 36 000 об/мин и 30 кВт при S6-40 %. Пиковый момент 22 Н·м удерживается до 10 000 об/мин, что выгодно для черновой обработки стали 1.2738. Картридж меняется менее чем за 40 минут без юстировки — сервисный плюс для региональных заводов, где собственный цех ремонта шпинделей встречается редко.
Интегрированные датчики вибрации и температуры отрабатывают на лету, передавая данные в ЧПУ по каналу EtherCAT. Если графитовая пыль или стружка вызывают дисбаланс, система автоматически снижает обороты, тем самым продлевая срок службы подшипников на 15–18 месяцев.
С июля 2023 года HSM 800 поставляется с ПО версии 09.04, где меню полностью русифицировано и дополнено шаблонами для скоростных траекторий Dynamic Precision. Модули ACC и AFC анализируют отклонения нагрузки на шпиндель и подстраивают подачу за одну интерполяционную выборку, поэтому оператору не приходится вручную выписывать макросы защиты инструмента.
Поддерживаются прямые post-процессоры для PowerMill, Hypermill и Siemens NX. В случае аварийного обесточивания накопительный конденсатор удерживает координаты 15 минут, что соответствует требованиям ГОСТ IEC 60204-1-2018 и исключает повторное обнуление детали.
В стандартном пакете стоит боковой карусельный магазин на 60 позиций HSK-E40. По просьбе заказчика добавляется кассетный расширитель до 120 гнезд с автоматической мойкой гнезд. Время смены инструментов «чип-чип» не превышает 1,5 с, а инструмент доходит от парковки до конуса за 3,7 с.
Перед загрузкой новая оснастка проходит скан-поворот Tira Opto. Отклонение длины более 0,01 мм или дисбаланс свыше 1 г граммов выводит предупреждение, что заметно сокращает вероятность отлета фрезы и простоя линии. Владельцы станка из «Курганмашзавод» подтверждают, что за два года лишь одна незапланированная остановка была связана с магазином, и то из-за человеческого фактора.
Официальный паспорт указывает 65 кВА, однако измерения, проведенные НПП «Энергосервис» на заводе по производству имплантов в Подмосковье, показывают, что при работе шпинделя 24 000 об/мин и трех осях одновременно станок потребляет 38–41 кВт. В режиме ожидания со включенным ЧПУ этот показатель падает до 5,6 кВт, что важно для ночных смен, когда оборудование стоит под управлением DNC-системы.
Российским закупщикам обычно предлагают три модели схожего класса: Makino V77, Röders RXP 601 DS и Hass UMC-750. Таблица ниже собрана на основе официальных каталогов 2024 года и замеров производителей.
Параметры не ограничиваются рекламными величинами, поэтому здесь вы видите реальные скоростные ходы, точность по ISO 230-2 и стандартную грузоподъемность стола.
| Показатель | Mikron HSM 800 | Makino V77 | Röders RXP 601 DS | Haas UMC-750 |
|---|---|---|---|---|
| Быстрый ход, м/мин | 60 | 50 | 42 | 30 |
| Ускорение, g | 1,7 | 1,2 | 1,0 | 0,8 |
| Шпиндель, об/мин | 36 000 | 30 000 | 42 000 | 15 000 |
| Мощность, кВт | 30 | 22 | 26 | 20 |
| Точность позиционирования, мм | ±0,005 | ±0,004 | ±0,0025 | ±0,01 |
| Стол, кг | 1200 | 1000 | 600 | 300 |
| Инструментов, шт | 60 | 40 | 60 | 40 |
| Средняя цена в РФ, млн ₽ | 46–49 | 52–55 | 59–63 | 28–31 |
Перед таблицей мы обсудили технические различия, а после нее нужно отметить, как они влияют на фактический выбор. Mikron выигрывает у Makino по динамике, уступая лишь по статической точности, однако имеет более доступные расходники шпинделя. Röders работает точнее, но его грузоподъемность и запас крутящего момента ограничивают применение в крупногабаритных пресс-формах. Haas привлекателен ценой, однако откровенно слаб по виброустойчивости и потому чаще назначается на черновые, а не чистовые операции. Таким образом, предприятия, которым важно совмещать высокую скорость со стабильной обработкой 500–800 кг заготовок, чаще выбирают HSM 800.
Ниже приведен пример удельной себестоимости часа работы, рассчитанный по методике Минпромторга РФ для предприятия с годовой загрузкой 4200 часов.
До того как вы познакомитесь со списком, отметим два важных момента. Во-первых, в затраты включены годовое обслуживание и амортизация за восемь лет, а значит данные пригодны для бюджета даже при финансировании через лизинг. Во-вторых, проценты рассчитывались по ключевой ставке ЦБ на март 2024 года.
• Покупка и ввод в эксплуатацию — 49 млн ₽
• Четыре регламентных ТО в год — 580 тыс ₽
• Энергия и СОЖ — 310 тыс ₽
• Оснастка, инструменты, мелкий ремонт — 1,8 млн ₽
• Амортизация и финансирование — 4,9 млн ₽ в год
После получения этих цифр можно сформировать окончательную ставку 3 120 ₽ за станко-час. Для сравнения, подобный расчет для Röders RXP 601 DS дает 3 950 ₽, тогда как Haas UMC-750 — 2 220 ₽, но при условии, что клиент принимает повышенные расходы на доводочную шлифовку.
Теперь рассмотрим, какие отрасли российской промышленности чаще всего ставят этот центр на постоянную загрузку. По опросу Ассоциации производителей пресс-форм, проведенному в конце 2023 года, 43 % станков Mikron HSM 800 заняты изготовлением литейных и штамповочных вставок. Еще 28 % трудятся в авиадвигателях — они обрабатывают лопатки и направляющие аппараты из титана ВТ22. Медицинский сегмент потребляет около 15 % поставок, особенно при производстве коленных эндопротезов, где важна стабильность микронного допуска без доводки. Оставшиеся 14 % распределены между часовым, оптическим и микрокерамическим производством.
С 2022 года GF Machining Solutions открыл единую европейскую складскую площадку в г. Линц, Австрия, а ключевые расходники — фильтры системы охлаждения, уплотнения шпинделя, переключатели давления — дублируются на локальном складе под Лобней. Это сокращает время доставки критических запчастей до пяти дней. Онлайн-диагностика Service X доступна без абонентской платы первый год, после чего продлевается за фиксированную цену 140 тыс ₽ в год. Практика показывает, что дистанционные сессии снимают до 70 % нештатных сигналов без выезда инженера в цех.
Mikron HSM 800 сочетает высокую динамику 60 м/мин, термостабильность ±2 µм на 10 °C перепада и грузоподъемность стола 1,2 т. При стоимости владения 3 120 ₽ за час он закрывает сразу три задачи: ускоряет черновые программы, удерживает микрон на чистовых проходах и избавляет от длинных простоев. Поэтому его выбирают компании, которые хотят выпускать сложные формы и титановую авиационную оснастку с минимальной постобработкой, не переплачивая за сверхточные, но менее универсальные решения.
