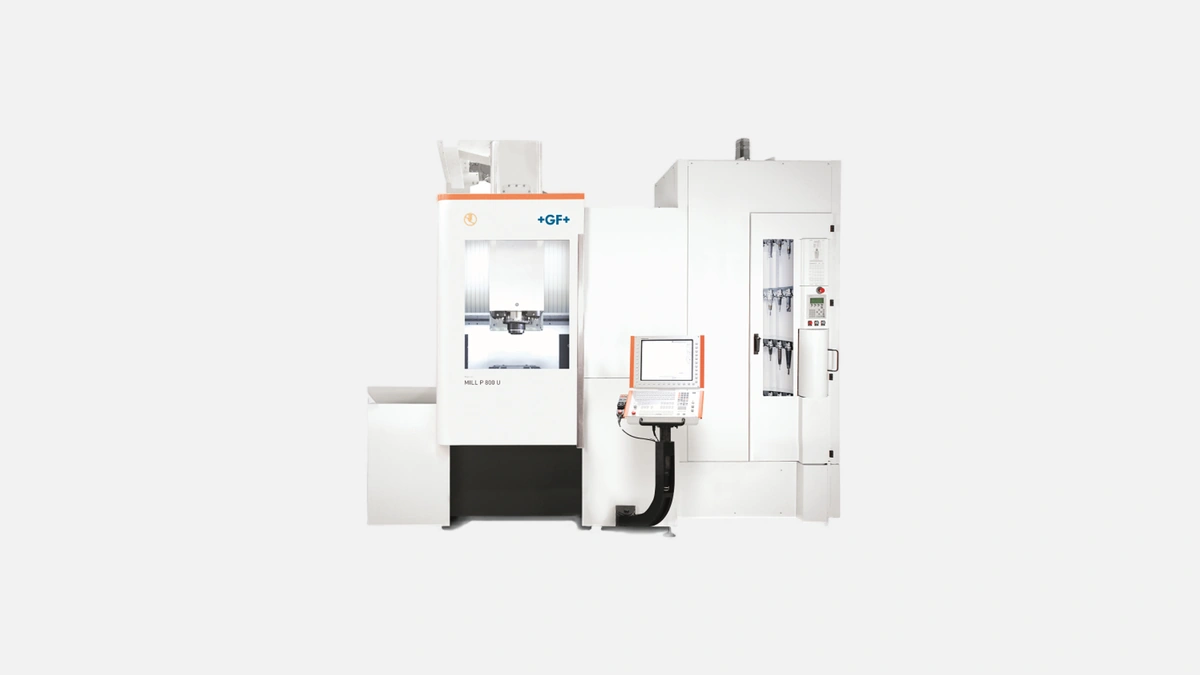

Mikron Mill P 800U — 5-осевой обрабатывающий центр для высокоточной обработки сложных деталей с исключительной динамикой.
Mikron Mill P 800U относится к семейству пятиосевых центров Mill P, разрабатываемых швейцарской компанией GF Machining Solutions, которая выводит механообрабатывающее оборудование на рынок уже более 115 лет. Бренд Mikron впервые представил фрезерные станки в 1908 году, а с 2000 года стал частью концерна Georg Fischer. В настоящее время под маркой Mikron выпускается пять основных линеек, суммарно насчитывающих более 80 модификаций, а годовой объём производства компании по данным годового отчёта GF 2023 превышает 3200 станков. Mill P 800U — шестая по счёту редакция модели, в которой сконцентрированы решения, опробованные на более чем 900 установленных в мире машинах предыдущего поколения.
Позиционируется станок как универсальная платформа для высокообъёмного и высокоточного фрезерования деталей из сталей твёрдостью до 62 HRC, алюминиевых и никелевых сплавов, титана и композитов. Перемещения составляют 800 × 800 × 550 мм по осям X Y Z, что позволяет уверенно брать в работу корпуса редукторов, кондитерские и пресс-формы, лопатки турбин или ортопедические импланты. Литьё рамы из высокопрочного чугуна и композитный наполнитель минеральным бетоном обеспечивают сухую массу 16 500 кг — именно за счёт этой жёсткой базы станок спокойно выдерживает тяжёлый режим резания без паразитических вибраций.
Сердце Mill P 800U — жидкостно-охлаждаемый шпиндель Step-Tec HVC 150, рассчитанный на 36 000 об/мин. Номинальная мощность 30 кВт в S1 и крутящий момент 24 Н·м закрывают большинство финишных и черновых операций одним и тем же инструментом, а режим S6 повышает мощность до 40 кВт при кратковременной нагрузке. Картриджный узел установлен в прецизионных керамических подшипниках класса P2, что по данным завода даёт круговую погрешность менее 1,2 мкм на Ø100 мм.
Перед шпинделем доступны три конфигурации подачи СОЖ:
• через центр (базово 30 бар, опция 70 бар);
• кольцевой обвод на корпусе для лопаточной обработки;
• сухая подача с MQL 20 мл/ч.
Наличие последовательного регулирования расхода позволяет избежать теплового шока инструмента и увеличить стойкость режущей кромки до 15 %.
Поворотно-наклонный стол диаметром 800 мм выполнен на двух прямых торцевых приводах Т-Drive, что обеспечивает вращение по оси C 360 ° со скоростью 100 об/мин и наклон по оси A до +120/−120 ° со скоростью 50 об/мин. Поддерживаемая нагрузка 600 кг подтверждена стендовыми испытаниями TÜV. Реальный индексируемый шаг — 0,0001 °, что особенно ценят изготовители форм-матриц, где совмещаются сложные радиусы и плоскости.
Станок использует технологию Smart Machine Thermo Stabil, включающую:
• замкнутый контур охлаждения шпиндельного картриджа, шарико-винтовых пар и электрошкафа,
• 30-точечный датчиковый массив температуры рамных частей,
• автокоррекцию координат в ЧПУ по модели отклика.
Такое решение, подтверждённое тестом длинной рейки Renishaw, удержало отклонение размеров в ±5 мкм при смене температуры цеха с 18 до 26 °C в течение смены.
Перед знакомством с конструкцией магазина стоит отметить, что Mikron традиционно делает ставку на гибкость. Базовая карусель вмещает 60 инструментов, а модульное расширение до 180 позиции занимает у сервисной бригады один день без демонтажа станка.
Маршрутизатор Tool Smart управляет подачей инструментов по принципу «минимальное время ожидания», поэтому средняя длительность обмена ISO HSK-E40 «чип-to-чип» составляет 2,3 с на реальной партии лопаток из Inconel 718 с 19 инструментами.
В дополнение к этому производитель внедрил RFID-метки на держателе, благодаря чему система в онлайне отслеживает пробеги и автоматически блокирует инструмент, если ресурс подошёл к концу.
На Mill P 800U устанавливается Heidenhain TNC 640 со спецпакетом GF CrashGuard. Контроллер позволяет:
Поскольку большинство российских предприятий уже знакомо с TNC-640 на Hermle и DMG Mori, программисты переходят на Mill P 800U в течение одного-двух дней, а операторы ценят русифицированное меню и 19-дюймовый сенсор, устойчивый к маслу.
Пятиклавишный PLC-модуль в стандартной поставке уже имеет 16 сухих контактов под робот-манипулятор или паллет-чанжер. Дополнительно Mikron предлагает интерфейс System 3R WorkPartner, благодаря которому станок без перепрошивки подключается к большинству отечественных AGV-тележек или к поворотной светофорной системе мониторинга.
Перед включением промышленной роботизации важно учесть, что:
— максимальная высота заготовки вместе с пальцами захвата ограничена 550 мм,
— допустимая сила зажима по DIN 69893 — 20 кН, иначе будет растряска опорного подшипника.
На практических проектах в Татарстане и Ленобласти комплекс Mill P 800U с роботом Fanuc M-20iA дал рост производительности 34 % за счёт устранения ночных простоев.
Планируя новую закупку, главинженеры неизбежно сопоставляют несколько пятой осевых моделей. Ниже приводится компактная таблица, сформированная по публичным спецификациям производителей на май 2024 года.
| Параметр | Mikron Mill P 800U | Hermle C32 U | DMG Mori DMU 75 monoBLOCK | Haas UMC-750 |
|---|---|---|---|---|
| Перемещения X Y Z, мм | 800 × 800 × 550 | 650 × 650 × 500 | 750 × 650 × 560 | 762 × 508 × 508 |
| Шпиндель, об/мин | 36 000 | 18 000 (опция 42 000) | 20 000 | 12 000 |
| Нагрузка стола, кг | 600 | 600 | 600 | 300 |
| Магазин, поз. | 60 (до 180) | 42 (до 192) | 60 (до 120) | 40 |
| Ускорение осей, м/с² | 10 | 6 | 6 | 5 |
| Позиционная точность, мм | ±0,005 | ±0,006 | ±0,007 | ±0,015 |
| Гарантия, лет | 3 | 2 | 2 | 1 |
Таблица показывает, что Mill P 800U превосходит конкурентов по скоростным параметрам и сохранению точности. Hermle выигрывает опциональной 42-тысячной шпиндельной головой, однако общая динамика у Mikron выше. Для предприятий, где критична стоимость владения, американский Haas дешевле на 25–30 %, зато серьёзно уступает по жёсткости стола и повторяемости. Выбор в пользу Mill P 800U чаще всего делает штамповочный бизнес и авиаподрядчики, которым нужна одновременно микронная точность и автоматизированная логистика.
По расчётам отдела сервисных контрактов GF средний годовой расход на поддержание Mill P 800U, включая оригинальные фильтры и профилактику, составляет 1,8 % от первоначальной цены оборудования. У Hermle и DMG Mori показатель находится на уровне 2,2–2,5 %, а у Haas даже кратно ниже цена, однако расходники и расширенная поддержка выводят итог к 2,0 %.
Среди реальных российских пользователей отмечаются следующие факты:
• стабильность геометрии после 10 000 моточасов без перекалибровки,
• срок службы шарико-винтовых пар на оси Z свыше 20 000 ч при правильной смазке,
• средний показатель ОЕЕ у интегрированной ячейки с Mill P 800U — 82 %.
Такой финансовый профиль объясняет, почему оборудование окупается за 2,5–3 года на формах или за 18 месяцев на авиационных секторах.
Mikron Mill P 800U объединяет высокоточную механическую базу, термостабильность и полноценную цифровую экосистему. Его ключевые преимущества — шпиндель 36 000 об/мин, стол на прямых приводах с нагрузкой 600 кг, умный магазин до 180 инструментов и интеграция в роботизированные линии без стороннего софта. Благодаря такой комбинации станок выбирают пресс-форменные цеха, авиа- и медтех-подрядчики, а также машиностроительные предприятия, где ценятся микронные допуски при суточной работе без перерыва.
