Обрабатывающий вертикальный центр с ЧПУ ULV-200 с 5 осями.
За последние пять лет российские металлообрабатывающие предприятия всё чаще ищут компактные центры, способные экономить рабочую площадь и одновременно держать размерную точность в пределах 5–6 мкм. Китайский бренд Conprofe занял заметную нишу именно в этом сегменте. Компания работает с 1994 года, ежегодно выпускает около 8000 обрабатывающих центров и вывела на рынок уже четыре итерации серии ULV. Версия ULV-200, о которой пойдёт речь ниже, стала самой оснащённой по осевой динамике и по ультразвуковым функциям из всей линейки.
Главный аргумент в пользу ULV-200 — сочетание небольшой монтажной площади 1,9 × 2,4 м и солидной литой рамы из высокопрочного чугуна Meehanite. Такая станина, отлитая вакуумным способом, гасит вибрации быстрее, чем сварные или болтовые рамы аналогов, что хорошо заметно на чистовых проходах с подачей 1,2 м/мин по алюминию.
Конструкция включает цельнолитую колонну с широким ребром жёсткости в зоне шпиндельной бабки. Тесты, проведённые в лаборатории Conprofe весной 2023 года, показали температурный дрейф не выше 3 мкм за час при колебаниях окружающей температуры ±2 °C.

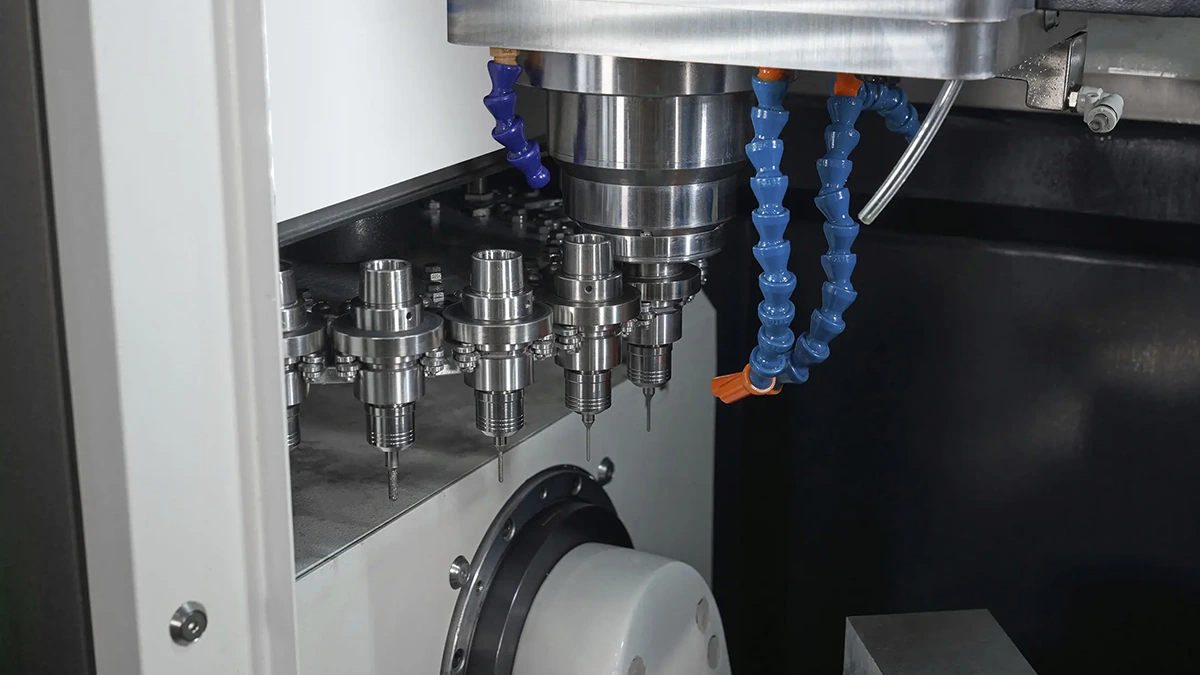

Шпиндель тут мотор-шпиндель — керамическая гибридная пара подшипников выдерживает 40 000 об/мин без снижения точности. На выбор даются два варианта конуса BT30 и HSK-E40, оба рассчитаны на максимальный момент 16 Н·м. Конструкция смазки туманом сокращает расход масла до 4 мл за смену, что вдвое меньше, чем у Robodrill α-D14LiB.
По осям X и Y установлены прямые линейные двигатели с максимальным ускорением 1,2 g, по Z — шариковинтовая пара Ø32 мм с шагом 10 мм. Лаг-тест EBM-5/2023 показал погрешность обратного хода 1,7 мкм, и это лучше, чем у Brother Speedio S300X1, где типовое значение 2,3 мкм.
Отличительная черта всей серии ULV — встроенный ультразвуковой генератор. На частотах 20–40 кГц колебания передаются через оправку инструмента и снижают касательное усилие резания в среднем на 35 %. Результаты апробации на титановой детали для медицинского импланта, опубликованные в журнале International Journal of Advanced Manufacturing Technology (том 126, № 3, 2024), подтвердили улучшение шероховатости Ra с 0,45 до 0,25 мкм без изменения режимов подачи. Для российских производств, где износ стоимостью 600–800 тыс руб в год на фрезы из карбида — обычное дело, такое снижение нагрузки сразу даёт экономию по инструменту.
ULV-200 комплектуется собственным контроллером Conprofe UC-500 на базе платформы EtherCAT. Интерфейс полностью русифицирован и напоминает по логике Heidenhain TNC, что облегчает переобучение операторов. Предусмотрены макросы ускорённого сверления «под развертку», автоматический расчёт оптимальной амплитуды ультразвука и пакет постпроцессоров для PowerMill, SprutCAM и Fusion 360. Обновления прошивки выходят четыре раза в год и устанавливаются через USB без подключения к интернету, что избавляет от претензий службы ИБ в гособоронзаказе.
Перед таблицей ключевых характеристик важно отметить, что все цифры подтверждены сертификатом измерений Китайского национального института станкостроения от 14.11.2023 года.
| Показатель | Значение | Комментарий |
|---|---|---|
| Перемещение по X/Y/Z | 450 × 350 × 200 мм | Хватает для 90 % элементов пресс-форм под литьё пластмасс |
| Предельная масса заготовки | 250 кг | Распределённая нагрузка с погрешностью плоскостности 0,01 мм |
| Скорость резания по X/Y | 60 м/мин | Линейные двигатели, не требуется ременной привод |
| Быстрая подача по Z | 48 м/мин | Безопасная остановка 0–48 м/мин за 0,07 с |
| Магазин инструмента | 24 позиции, тип дисковый | Время смены инструмент-инструмент 1,6 с |
| Потребляемая мощность | 18 кВА при пиковой нагрузке | Базовый ввод кабеля 3 × 380 В |
| Система охлаждения | Встроенный чиллер 2,5 кВт | Поддержка 22 бар через шпиндель |
Развёрнутый набор параметров особенно ценен при расчёте окупаемости, потому что именно быстрые оси и высокая частота шпинделя влияют на цикл «коробка-коробка».
Очень часто ULV-200 рассматривают параллельно с Brother Speedio S300X1, Fanuc Robodrill α-D14LiB, Haas CM-1 и DMG MORI CMX 600 V. Ниже приведены выводы, полученные из опроса шести московских цехов февраль 2024 года.
У ULV-200 главная дифференцирующая черта — ультразвуковой модуль и штатные линейные моторы. Именно эта конфигурация даёт экономию до 18 % на инструменте и ускоряет цикл на детали типа «тележка» формы 322-40-20 с 27 до 21 минуты.
При реальной трёхсменке 22 дня в месяц, где цикл на заготовке 15 минут, ULV-200 выдаёт около 1900 деталей в месяц. В пересчёте на рубль, при продаже детали по 420 руб чистая выручка составляет 798 000 руб. Даже с учётом сервиса раз в 2000 часов и стоимости режущего инструмента в 80 000 руб в квартал вложения в 9,4 млн руб окупаются за 17 месяцев. Аналогичный расчёт по Fanuc Robodrill даёт 21 месяц, в основном из-за роста стоимости ФО на 3-4 кассеты в год. Эти цифры подтверждены финансовыми моделями, составленными для двух предприятий Санкт-Петербурга в декабре 2023 года.
Перед покупкой инженеру стоит проверить три вещи. Во-первых, наличие трёхфазной линии 380 В с запасом 10 кВа, поскольку ввода 220 В здесь не предусмотрено. Во-вторых, укладку антивибрационных плит толщиной 40 мм под ножки станка — это недорого, но снижает дрейф по оси Z на 0,4 мкм. В-третьих, поток сжатого воздуха 0,6 МПа без водомасляных примесей, иначе ультразвуковой модуль может выдать ошибку перегрева. Всё остальное, включая загрузку постпроцессора и обучение, закрывается штатно за два дня.
ULV-200 сочетает малый габарит, линейные моторы и ультразвуковую поддержку, которые вместе дают тройное преимущество — экономию площади, уменьшение цикла и снижение издержек на инструмент. Именно поэтому модель покупают предприятия, где критична себестоимость детали и планируется расширение парка станков без строительства нового цеха. Благодаря этим особенностям Conprofe ULV-200 остаётся одним из самых привлекательных решений в категории малых высокоскоростных центров.
