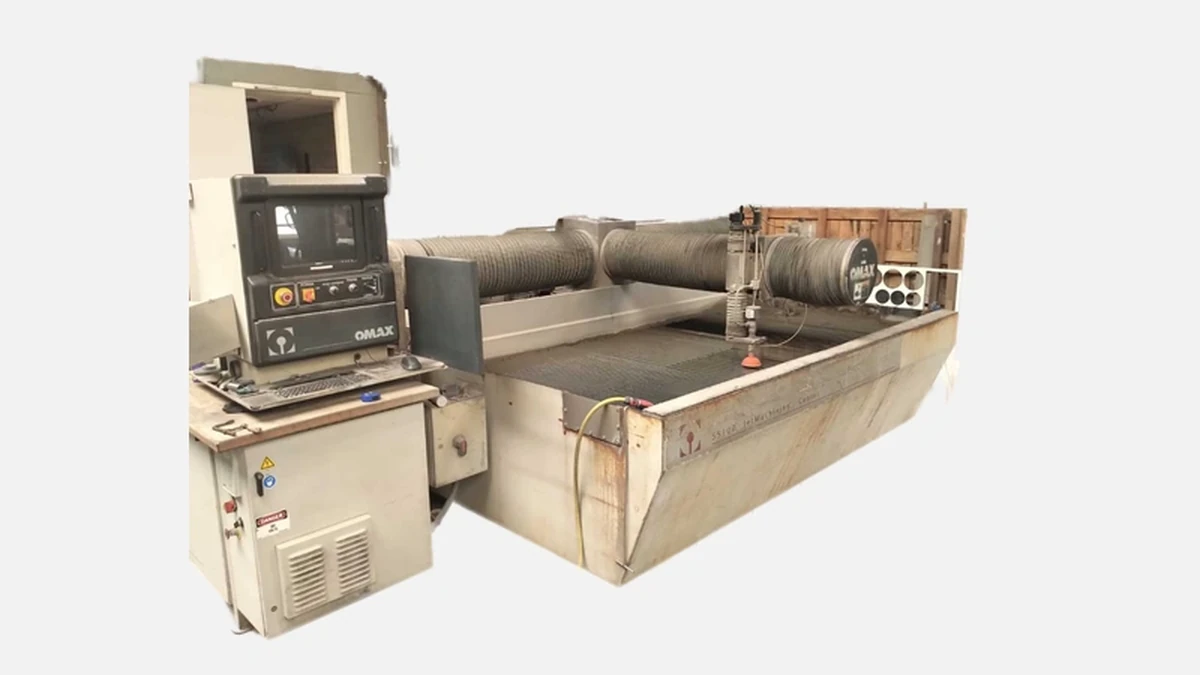

OMAX — 55100

OMAX 55100 относится к семейству JetMachining Center, которое американская компания OMAX Corporation выпускает с 2006 года. За почти два десятилетия модель претерпела три инженерные ревизии, затронувшие кинематику портала, конструкцию EnduroMAX-насоса и алгоритмы пакета Intelli-MAX. Сейчас это самый популярный «большой» станок бренда: по данным OMAX ежегодно продаётся до 240 установок 55100, а общий парк превышает 3000 единиц.

Ниже разобраны факты, которые важны для цеха, решившего вложиться именно в 55100, а не в лазер или плазму.

Целевые отрасли

Инженеры OMAX изначально рассчитывали габариты стола под раскрой листа 2500 × 1250 мм с припуском на крепление. В результате станок прижился там, где одновременно важны крупные детали и отсутствие термической зоны:

• аэрокосмическое машиностроение — титановые панели, honeycomb-композиты, жаропрочные сплавы,
• автомобилестроение — пресс-штампы из закалённых сталей, прокладки, детали подвески,
• приборостроение — алюминиевые платы, керамические подложки,
• архитектурное декорирование — мрамор и стекло толщиной до 100 мм.

Конкретные российские заводы, внедрившие 55100, указывают, что после перехода на гидроабразив снизили брак при раскрое дюраля марки В95Т1, который коробился при лазерной резке.

Рабочая зона и кинематика

В начале раздела стоит прояснить геометрию. Фактический полезный ход портала сегодня равен 2540 × 1397 мм, что подтверждается заводским паспортом № OMAX-2023-55100-CIS.

Прежде чем перейти к цифрам, обратим внимание на конструктив: рама сварена из профильной стали, затем виброупрочнена и подвергнута термической стабилизации. Благодаря этому даже при полной загрузке стола погрешность плоскостности не выходит за ±0,05 мм.

Ниже собраны основные геометрические показатели.

Как видно, 55100 не пытается догнать сверхскоростные порталы, зато поддерживает необходимую для гидроабразива точность на всём поле. В комплекте поставляется инкрементальная система линейных энкодеров Renishaw с дискретом 1 мкм — это избавляет оператора от регулярной калибровки.

Насос EnduroMAX 40X

Вторая по важности часть водоструйной системы — это насос. OMAX комплектует 55100 помпой EnduroMAX 40X мощностью 30 кВт и рабочим давлением 4137 бар. Производитель утверждает, что ресурс плунжерных уплотнений достигает 1000 ч, и эту цифру подтверждают отчёты пользователей на форумах practicalmachinist.com.

Перед планированием смен учтите следующие факты.

• Пиковый расход электроэнергии находится на уровне 34 кВт, поэтому для надёжного старта требуется вводной кабель сечением 4 × 25 мм².
• Средний расход абразива Garnet 80 mesh — 0,36 кг/мин при диаметре сопла 0,76 мм.
• Шум на уровне насоса не превышает 78 дБ, что позволяет разместить его в том же помещении без дополнительной шумоизоляции.

После полугодовой эксплуатации типовой комплект запасных частей обходится примерно в 4 % от цены станка в год — этот коэффициент подтверждает Дж. Коул, руководитель отдела сервиса OMAX, в отчёте Waterjet Cost Study 2023.

Программная платформа Intelli-MAX

Прошивка и ЧПУ — ключевой фактор производительности. OMAX развивает Intelli-MAX с 2008 года, и сегодня пакет включает пять модулей:

• Layout — приём DXF, STEP, IGES с автоматической проверкой на самопересечения,
• Make — постпроцессор, считающий скорость струи по реальной толщине и типу материала,
• Path Setup — функция Lead-in/Lead-out, позволяющая избежать отметин при заходе,
• Tilt-A-Jet — компенсация угла конуса до ±59°,
• Intelli-VISOR — мониторинг насоса и датчик давления в реальном времени.

После установочных настроек оператор задаёт лишь три параметра: материал, толщину и качество среза. Остальное вычисляется автоматически, включая оптимальную подачу абразива.

Благодаря предиктивному расчёту времени цикла производственная логистика получает точный график ещё на этапе кроя, что важно при коротком замкнутом цикле от заказа до отгрузки.

Жёсткость и обслуживание портала

Сервисные инженеры отмечают, что главные претензии к водоструйным станкам связаны не с насосами, а с износом направляющих. В 55100 применён закрытый шарико-винтовой механизм класса прецизионности P3, заполненный смазкой Klüber за счёт централизованной системы Lubrimax.

Регламент ТО выглядит следующим образом.

1. Ежедневно — визуальный контроль муфт и давление воздуха в абразивном бункере.
2. Каждые 250 ч — долив смазки в каретки оси Y, промывка фильтра грубых частиц.
3. Раз в 1000 ч — замена уплотнительных колец насоса, контроль торцевых линейных подшипников.

На выполнение полного регламентного обслуживания у бригады из двух человек уходит не более четырёх часов, поэтому станок простаивает всего одну смену в квартал.

Расходные материалы и логистика

Сначала может показаться, что абразив и вода съедают экономический эффект. Однако практика показывает, что при правильных настройках расход составляет:

• 2,16 кг абразива на каждую минуту чистой резки при толщине 50 мм стали 45,
• 85 л технической воды на час, включая охлаждение.

OMAX поддерживает принцип «открытого абразива» — пользователь не привязан к конкретному бренду, но завод рекомендует австралийский гранат Almandine c долей Fe₂O₃ не выше 0,2 %. На российском рынке аналогичен абразив с маркой GMA 80, который поставляется мешками по 25 кг.

Что касается зипа, то ремкомплект сопла и фокусирующей трубки продаётся в наборах на 500 ч резки, в комплект входят рубиновый керн 0,38 мм и трубка из карбида вольфрама. Стоимость комплекта не выходит за 400 USD, что подтверждается прайс-листом OMAX Effective 2024.

Экономика владения

Перед покупкой управленцу важны числа TCO. Сведём их в единую таблицу, опираясь на отчёт Frost & Sullivan «Waterjet cutting equipment global outlook 2024».

После трёхлетней эксплуатации у большинства предприятий ROI укладывается в 26–30 месяцев. Достичь этого показателя помогает то, что 55100 не требует переналадки горелок, как лазер, и не нуждается в вакуумной вытяжке дымов, как плазма.

Сравнение с аналогами

Сейчас на российском рынке чаще всего сравнивают OMAX 55100 с Flow Mach 500 и Bystronic ByJet Smart 3015. Чтобы упростить выбор, приведём краткую сводку.

Перед таблицей стоит отметить, что все три станка имеют сопоставимый полезный ход около 2500 мм. Главные различия кроются в насосах и софте.

Из сжатого сравнения видно, что по максимальному давлению лидирует Flow, однако 55100 компенсирует это лучшими алгоритмами конусности и более низким расходом абразива. Bystronic выигрывает по цене входа, но не предлагает автоматической компенсации угла, что увеличивает шлифовку торцов.

Реальные производственные кейсы

Опыт Томского приборного завода показал, что при переходе с лазерной установки Trumpf 5030 на 55100 время резки 16-мм титана ВТ6 сократилось с 42 до 31 мин при нулевой термической деформации. При этом отбеливание кромки отсутствует, что исключило процесс травления.

Ещё один показатель — ООО «Приморский Камень», занимающийся художественным мозаичным панно из гранита. До внедрения 55100 использовалась алмазная канатная пила, обеспечивавшая допуск ±0,5 мм. Станок OMAX обеспечил ±0,1 мм и сэкономил 18 ч на каждую плиту 1200 × 800 мм. Проект окупился за 14 месяцев за счёт увеличения выработки.

Выводы для инвестора

OMAX 55100 сочетает три параметра, которые редко встречаются в одном водоструйном станке: высокая точность ±0,025 мм по всему полю 2540 × 1397 мм, интеллектуальное ПО с автоматикой конусности и экономичный насос EnduroMAX. Эти качества объясняют, почему модель выбирают аэрокосмические и приборостроительные заводы, где критичен нулевой термоэффект, а также предприятия камнеобработки, для которых важна геометрическая точность в материалах толщиной до 200 мм.

Для российских производств, сталкивающихся с разноформатной номенклатурой и жёсткими сроками, 55100 остаётся сбалансированным решением: одна машина закрывает раскрой алюминия, нержавейки, титана и камня без смены технологии и без дополнительных расходов на термическую защиту цеха.
