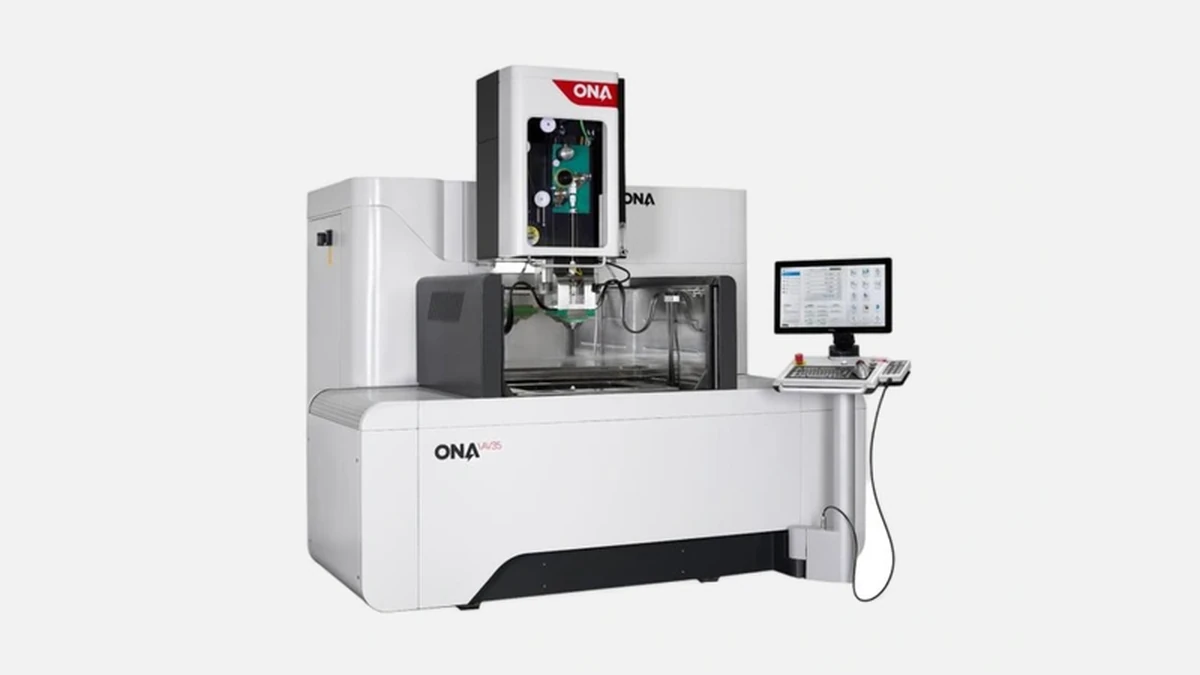

ONA — AV35: высокоточный прошивочный электроэрозионный станок с мощным генератором и автоматической сменой инструмента.
Испанская компания ONA Electro-erosión находится на рынке электроэрозионного оборудования с 1952 года и выпускает около 130 станков в год, из которых половина приходится на серию AV. За семь десятилетий бренд вывел на рынок более 40 моделей прошивочных и проволочных EDM-станков, а конкретно модель AV35 пережила уже четыре аппаратных ревизии, последняя вышла в 2022 году. Ниже — подробный разбор того, почему именно эта машина часто оказывается в плане закупок российских предприятий, работающих с инструментальной сталью, титаном и жаропрочными сплавами.
Сперва стоит зафиксировать ключевые цифры, чтобы сразу понять класс оборудования.
| Характеристика | Значение |
|---|---|
| Максимальный ток генератора | 64 А |
| Размер стола, мм | 800 × 550 |
| Высота заготовки, мм | 300 |
| Перемещения по осям, мм | X 350, Y 250, Z 300 |
| Масса заготовки, кг | 800 |
| Позиционная точность | ±3 мкм |
| Магазин электродов | 6 шт |
| Объём бака диэлектрика | 600 л |
| Шероховатость поверхности | Ra 0,2 мкм |
| Вес станка | 3100 кг |
Таблица показывает, что AV35 рассчитан на работу с крупными и тяжёлыми заготовками, сохраняя при этом микронную точность. Продуманная кинематика и жёсткое чугунное литьё делают такие показатели достижимыми без дополнительного базирования станка на литой фундамент.
Сердцем станка является собственная разработка ONA — модульный импульсный генератор I-64. В его схемотехнике используется независимое управление временем нарастания и спада тока, из-за чего оператор может тонко подбирать режим под конкретную марку стали или карбид вольфрама. Пиковая плотность тока достигает 400 А/см², что позволяет снимать до 550 мм³ металла в минуту, не жертвуя качеством поверхности.
Встроенная диагностика в реальном времени анализирует напряжение дуги 40 000 раз в секунду, автоматически корректируя параметры. За счёт этого износ электродов снижен на 15–20 % по сравнению с прошлой ревизией AV35, что подтверждают отзывы пользователей на профильных форумах «ЧПУ-Шар» и PracticalMachinist.
Габариты ванны подобраны так, чтобы внутрь станка помещались стандартные пластины для штампов 800 × 500 мм с приличным зазором для подвода промывки. Высота 300 мм вкупе с ходом Z 300 мм позволяет обрабатывать глубокие полости без перезажима.
Онлайн-сенсоры температуры диэлектрика держат перепад не выше 0,2 °С, поэтому линейное расширение стола и направляющих близко к нулю. Это даёт возможность поддерживать заявленные ±3 мкм даже в цехах без климат-контроля.
На практике каждое литьевое гнездо требует не меньше двух-трёх графитовых или медно-графитовых электродов разной геометрии. Магазина на шесть позиций достаточно, чтобы закрыть полный цикл формы 500 × 300 мм без вмешательства оператора.
Система измерения длины электрода после каждой установки пересчитывает коррекцию, а износ выше 35 % автоматически блокирует дальнейшую работу, предотвращая брак. Такое решение стабильно экономит 1–1,5 часа наладки на каждой партии пресс-форм.
Многие задаются вопросом, как ONA AV35 выглядит на фоне японских и китайских аналогов. Сводные данные помогут сориентироваться.
| Параметр | ONA AV35 | Makino EDAF2 | Sodick AG40L |
|---|---|---|---|
| Пиковый ток, А | 64 | 60 | 60 |
| Габариты ванны, мм | 800 × 550 × 300 | 650 × 450 × 270 | 700 × 500 × 280 |
| Износ электрода, % | 0,3–0,4 | 0,4–0,5 | 0,45 |
| Сменщик, шт | 6 | 4 | 4 |
| Шероховатость, Ra мкм | 0,2 | 0,25 | 0,3 |
| Гарантия, лет | 2 | 1 | 1 |
| Средняя цена, € | 185 000 | 210 000 | 175 000 |
Как видно, по глубине ванны и минимальной шероховатости AV35 опережает конкурентов, при этом остаётся дешевле японского варианта. Дополнительным аргументом в пользу ONA является расширенная двухлетняя гарантия и наличие сервисного склада расходников в Европе, что сокращает простои до минимума.
Часть пользователей недооценивает роль ЧПУ в EDM-станках, однако именно корректная стратегия прожига определяет экономику процесса. Контроллер CNC EROS поддерживает 25 предустановленных технологических пакетов, включая режимы для пресс-форм под алюминиевый литьевой сплав, для лопаток турбин из Inconel 718 и для твердого сплава WC-Co.
Интерфейс русифицирован и не требует длительного обучения. Функция Job Wizard пошагово предлагает оптимальные параметры, исходя из заданной шероховатости и глубины полости. По отзывам завода «Турбо-Комплект» время технологической подготовки сократилось с шести до двух часов на партию из 20 деталей.
Расходы на электроэнергию и фильтры составляют львиную долю стоимости владения EDM-станком. У AV35 установлен насос диэлектрика с энергосберегающим частотным приводом, что снижает потребление на 12 % против предыдущей модели. Композитные картридж-фильтры рассчитаны на 1200 часов вместо 900 часов у Makino, поэтому замена происходит реже.
Перед запуском проекта службы главного энергетика смогут заложить реальные цифры:
Суммарно годовое содержание AV35 обходится на 7–10 % дешевле, чем у аналогов с аналогичной производительностью.
Основание отливается из высокопрочного чугуна по технологии Meehanite. После естественного старения заготовка подвергается виброусадке, что уменьшает остаточные напряжения и тем самым улучшает устойчивость к термодеформации.
Линейные подшипники INA класса P2 устанавливаются на прецизионных шлифованных призмах. Такое сочетание комфортно переносит ускорения 1,2 м/с², сохраняя повторяемость 2 мкм на весь ход. Для российского производителя штампов это означает меньшее количество контрольных измерений на координатно-измерительной машине.
Не все цеха имеют одинаковый профиль, поэтому ONA предлагает заводской апгрейд без потери гарантии.
Перед списком стоит подчеркнуть, что каждая опция интегрируется на сборочном конвейере и проходит финальный приём-сдаточный тест. Это исключает проблемы совместимости, которые иногда возникают при дооснащении оборудования сторонними комплектами.
После установки опций станок выдаётся с обновлённым паспортом, где пересчитываются энергопотребление и грузоподъёмность. Это облегчает согласование с отделом охраны труда и электроснабжения предприятия.
Стандартный пакет поставки уже включает анкерный комплект и выносной пульт оператора. Для нормальной работы нужен ровный бетонный пол толщиной 200 мм и мостовой кран грузоподъёмностью 5 т для позиционирования станка. Если у предприятия нет кран-балки, ONA допускает использование гидравлических домкратов и роликовых тележек — важно, чтобы виброизоляционные подушки стояли строго по осям направляющих.
Подключение к корпоративной сети Ethernet позволяет выгружать отчёты о работе станка в формате XML. Модуль OPC-UA интегрируется в большинство MES-систем без дополнительной настройки.
На Рыбинском заводе газотурбинных элементов AV35 используется для выжигания узких протоков охлаждения в лопатках Т00, где допуск по ширине канала составляет +0,015/–0.005 мм. Благодаря адаптивному режиму FineSpark количество отбракованных деталей сократилось с 3 % до 0,6 %.
Московский производитель пресс-форм «ПластИнж» за счёт автоматического сменщика электродов смог перевести ночную смену с двух операторов на одного контролёра участка. Экономия фонда оплаты труда за год превысила 3,8 млн ₽.
Даже при консервативной загрузке 2500 часов в год чистая производительность AV35 составляет около 800 литниковых гнёзд или 1200 шпоночных пазов глубиной 40 мм. При средней стоимости EDM-услуги 600 ₽ за час окупаемость оборудования достигается за 2,5–3 года. Если предприятие дополнительно вводит вторую смену и автоматическую подачу заготовок, срок сокращается до 18 месяцев.
ONA AV35 сочетает мощный 64-амперный генератор, вместительную рабочую зону 800 × 550 мм и микронную точность, что выводит станок в лидеры своего класса. Низкий износ электродов, двухлетняя гарантия и расширенные опции автоматизации делают модель особенно привлекательной для инструментальных производств, заводов пресс-форм и предприятий авиакосмического сектора. Именно эти преимущества определяют выбор AV35 компаниями, которые рассчитывают на непрерывную работу и быстрое получение готовых деталей без лишних простоев.
