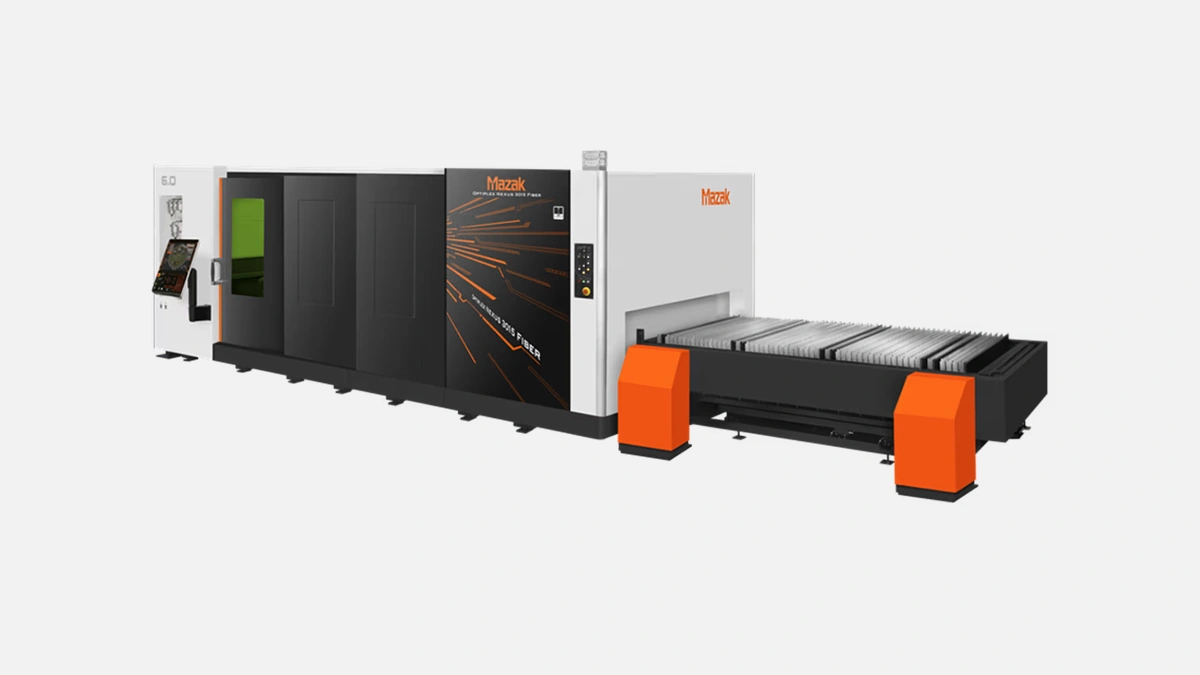

Mazak — OPTIPLEX 3015 FIBER

Mazak выводит на рынок уже четвёртое поколение волоконных лазерных станков серии OPTIPLEX FIBER, и модель 3015 сегодня остаётся самой востребованной в линейке. Ниже — полный разбор характеристик, скрытых резервов производительности и реальной экономической выгоды для российских металлообрабатывающих предприятий.

Ключевые параметры

OPTIPLEX 3015 FIBER работает в стандартном листовом формате 3050 × 1525 мм. Конфигурация с источником собственного производства Mazak Laser Generator на 10 кВт покрывает 90 % типовых задач в металлоконструкциях, машиностроении, приборостроении и энергетике. Заводской паспорт подтверждает:

• точность позиционирования ±0,01 мм на 500 мм хода
• повторяемость ±0,005 мм
• суммарную скорость перемещения по X + Y до 120 м / мин

Эти значения достигаются без снижения срока службы направляющих благодаря динамической компенсации инерционных нагрузок, встроенной в ЧПУ MAZATROL PreviewG.

Производительность резки

В равных условиях 10-киловаттный волоконный луч даёт прирост скорости на тонком и среднем металле до 30 % по сравнению с 8-киловаттным источником прошлого поколения. На толстых листах прибавка выражается не столько в скорости, сколько в снижении доли повторных проходов.

Перед перечислением допустимых толщин стоит напомнить, что реальные значения всегда зависят от химсостава партии металла и требований заказчика по чистоте кромки. При работе на заводских технологиях резки на Mazak получаются следующие ориентиры.

• Углеродистая сталь — до 25 мм
• Нержавеющая сталь — до 25 мм
• Алюминий — до 25 мм
• Медь и латунь — до 12 мм

Даже на 20-миллиметровой «нержавейке» кромка выходит без перегрева, что подтверждают операторы российских площадок, которые перешли на лазер из плазмы.

Источник лазера

Mazak разрабатывает и собирает волоконные резонаторы самостоятельно с 2012 года, поэтому весь контур — от диодов до оптики в режущей головке — обслуживается одним производителем. Такой подход сокращает:

• время простой при сервисе, потому что не нужно согласовывать работы с двумя компаниями
• затраты на держание склада запасных частей, так как комплектующие перекрывают сразу всю линейку лазеров Mazak

Срок плановой замены диодных модулей указан в 100 000 ч, но реальные площадки нарабатывают свыше 110–115 тыс. часов до заметного падения мощности.

Система управления

MAZATROL PreviewG — это интерфейс, рассчитанный на персонал, который привык работать как в диалоговом режиме, так и по классическому G-коду. Обе схемы программирования можно свободно переключать в процессе наладки, что упрощает обучение операторов. Из программных опций чаще всего выбирают:

• автоматический подбор высоты сопла по результатам прокола
• адаптивную регулировку мощности в углах
• встроенную библиотеку раскроя под газовые смеси N₂ и O₂

Особенность — оператор видит не только траекторию головки, но и прогнозное время цикла. Это позволяет ещё на этапе подготовки КП точно высчитать себестоимость реза.

Конструкция станка

Рама оптимизирована методом конечных элементов и изготавливается на Мазаковском литейном производстве в Минокути (Япония). Масса 14,5 т распределена так, чтобы центр тяжести оставался в пределах основания, поэтому при максимальных ускорениях вибрации не выводят лазерный луч за фокус.

Защитный кожух полностью закрывает рабочую зону, а смотровые окна выполнены из стекла класса OD 6+ для 1070 нм, что соответствует требованиям европейского стандарта EN 60825-1 и российским СанПиН 1.2.1312-03.

Для замены линз не требуется снимать режущую головку, достаточно открыть боковой сервисный люк, поэтому перенастройка под другой металл занимает менее десяти минут.

Эксплуатационные затраты

Волоконный лазер переваривает около 3 кВт·ч на резонатор и 4 кВт·ч на серво-оси при полной мощности, что вдвое меньше типового СО₂ на 4 кВт. В расчёте на метр реза экономия электроэнергии достигает 5 рублей при тарифе 8 руб./кВт·ч.

Расходные позиции сводятся к трём пунктам:

1. защитное стекло в головке
2. сопла
3. фильтры охлаждающей воды

За год непрерывной работы эти статьи обычно формируют не более 3 % от совокупной себестоимости деталей.

Сравнение конкурентов

Потенциальные покупатели часто сопоставляют OPTIPLEX 3015 FIBER с Trumpf TruLaser 3030, Bystronic ByStar 4020 и Amada ENSIS 3015. Таблица ниже обобщает ключевые отличия.

Как видно, Mazak выигрывает по совокупности факторов «энергия + автоматизация»: при близкой мощности он требует меньше киловатт и не уступает по опциям подготовки кроя. В линейном ускорении он чуть проигрывает европейским конкурентам, однако в реальном раскрое разница нивелируется за счёт интеллектуальных замедлений на углах.

Реальные кейсы

С 2014 года серия OPTIPLEX FIBER установлена более чем на 250 предприятиях России, включая производственные кластеры в Челнах, Новосибирске и Подмосковье. Ниже кратко рассмотрим два показательных примера.

Первая площадка — контрактное машиностроительное производство, сменившее плазму Hypertherm 130 А на лазер Mazak. За счёт сокращения вторичной обработки и брака завод поднял месячный объём деталей из 4 мм нержавейки с 18 т до 27 т, сохранив двухсменный график без удлинения рабочего дня.

Второй пример — кузовной цех автобусного завода. До установки OPTIPLEX 3015 FIBER заготовки из 2—3 мм алюминия резались на гильотине, после чего штамповались в кабину. Переход на лазер уменьшил припуск по периметру деталей с 2 мм до 0,3 мм и снимал необходимость в обрубных штампах. Экономия штамповочного инструмента окупила лазер за 18 месяцев.

Бренд и линейка

Yamazaki Mazak работает на рынке металлообработки с 1919 года. Компания проектирует и производит более 200 моделей токарных, фрезерных, гибридных и лазерных станков. По официальной статистике главного завода в Минокути и шести зарубежных сборочных площадок в год выпускается около 7000 машин, из них до 1500 — лазерных.

Конкретно OPTIPLEX 3015 FIBER выдержал четыре ревизии: первоначальную, версию II с расширенной кинематикой, версию III с DDL-резонатором и актуальную версию IV на платформе MAZATROL PreviewG. Такое количество обновлений подтверждает долгосрочную поддержку, что важно при инвестировании в оборудование сроком службы 10+ лет.

Итоговые преимущества

OPTIPLEX 3015 FIBER сочетает экономичную 10-киловаттную оптику, прогнозируемое качество кромки и развитую автоматизацию, которая убирает рутинные операции с соплом и фокусом. В результате станок особенно востребован у предприятий:

• выполняющих мелко- и среднесерийные заказы со сменой материалов в течение смены
• работающих на экспорт, где критична сертифицированная повторяемость ±0,005 мм
• переходящих с плазмы либо штамповки и стремящихся резко снизить себестоимость без расширения штата

Эти свойства делают Mazak OPTIPLEX 3015 FIBER прочной технологической опорой для тех, кто нацелен на стабильный рост и выход на рынки с жёсткими допусками и короткими сроками поставки.
