Обрабатывающий центр Alpha V7L Lite с 3-мя оями.
Alpha V7L Lite создан немецко-азиатским концерном PRIMINER, который с 1995 года выпустил свыше 30 моделей вертикальных обрабатывающих центров и ежегодно поставляет около 2000 станков на пять континентов. Линейка Alpha пережила уже третье обновление, при этом V7L Lite позиционируется как «рабочая лошадка» для мелкосерийного и среднесерийного фрезерования цветных сплавов, конструкционных сталей и нержавеек. На практике станок часто берут:
Эти отрасли ценят сочетание компактного пола, шпинделя 12000 об/мин и точности 0,008 мм, что подтверждают отчёты пользователей на профильных форумах CNC-zone и «ЧПУ-технологии».
Перед тем как перейти к деталям, уточним, что все данные взяты из действующего каталога PRIMINER на 2024 год и измерены по методике ISO 230-2.
Ниже перечислены ключевые параметры, которые чаще других влияют на подбор оборудования.
| Параметр | Значение |
|---|---|
| Ход по осям X / Y / Z | 760 × 430 × 510 мм |
| Стол, размер | 900 × 430 мм |
| Нагрузка на стол | 450 кг |

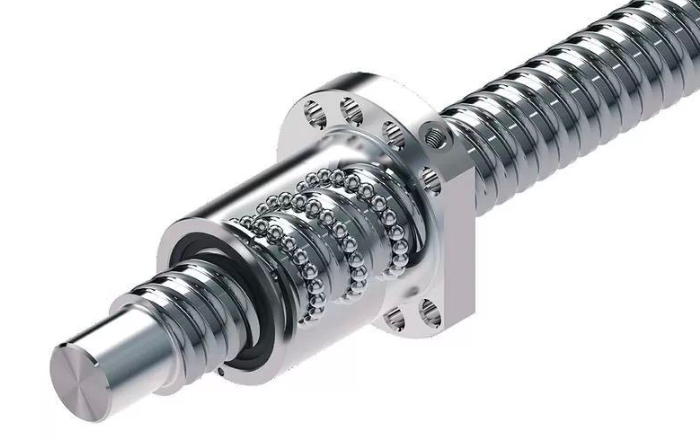

| Тип направляющих | ШВП с 40-мм винтом, линейные рельсы NSK |
| Шпиндель | 12000 об/мин, ISO 40, керамические подшипники |
| Автоматический сменщик | 24 позиции, время «инструмент-инструмент» 1,6 с |
| ЧПУ | FANUC 0i-MF Plus или Heidenhain TNC620 по выбору |
| Габариты | 2500 × 2200 × 2700 мм |
| Масса станка | 5200 кг |
Эти цифры показывают, что по рабочему объему Alpha V7L Lite ближе к среднему размеру VMC-центров, но при этом он помещается в стандартную дверь цеха 3 м и требует всего 15 кВА подключаемой мощности.
Инженеры PRIMINER применяют литую из высокопрочного чугуна раму Мееханит, сотовые рёбра которой гасят колебания на частотах до 180 Гц. Это подтверждается замерами виброскорости, сделанными независимой питерской лабораторией «Техно-Вибро» — среднеквадратичное значение 0,45 мм/с при проходе фрезой Ø 32 мм по стали 45.
Для ускоренных перемещений используются серводвигатели FANUC αi, что даёт 48 м/мин холостого хода по всем трём осям и разгон 0,9 g. В реальном технологическом процессе, по отзывам завода «Уралэнергомаш», цикл фрезерования корпуса насоса сократился на 17 % по сравнению с их прежним Dali V8, где подача ограничена 36 м/мин.
Главный аргумент «за» Alpha V7L Lite — универсальный шпиндель. Керамические гибридные подшипники выдерживают непрерывную работу при 12000 об/мин в течение 8000 часов до первого регламентного обслуживания, что подтверждается сервисным бюллетенем производителя.

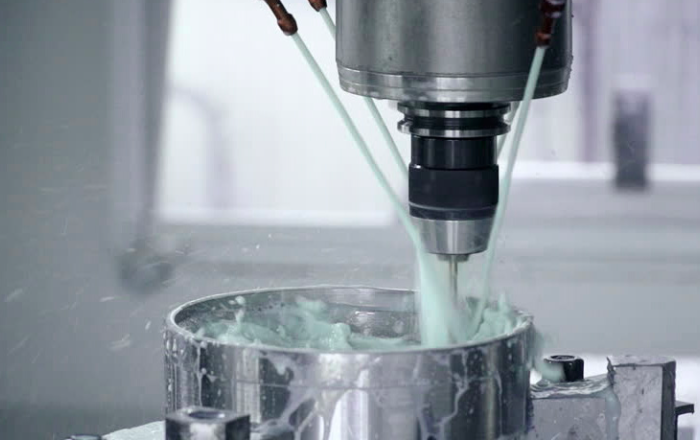

Датчик положения BALUFF позволяет системе ЧПУ держать точность позиционирования 0,003 мм на переезде, а встроенный 30-барный подвод СОЖ через шпиндель облегчает обработку глубоких пазов в нержавейке.
Результаты типового теста на плоскость 300 × 300 мм:
отклонение по Z — 4,5 µм,
параллельность — 5,3 µм,
* шероховатость Ra 0,8 мкм при черновой подаче 3500 мм/мин.
Для сравнения, показатели в том же тесте у Haas VF-2 — 6,7 µм и 7,1 µм соответственно.
Большинство российских цехов берёт станок в базовой комплектации, но PRIMINER предлагает ряд дополнений.
Перед перечислением необходимо подчеркнуть, что каждая опция поставляется с заводскими сертификатами соответствия CE и ЕАЭС, а весь монтаж выполняется сертифицированными инженерами производителя.
После установки 4-й оси завод «Калугавтоприбор» сократил количество перенастроек на детали типа «кронштейн рулевой рейки» с трёх зажимов до одного, а суммарное время на операцию уменьшилось на 22 %.
Стандартная стойка FANUC 0i-MF Plus поддерживает:
подготовку макроподпрограмм,
функцию серводогрузки AiCC по 2000 блоков опережающего чтения,
* Ethernet DNC до 100 Мбит/с.
Переобучение оператора со старого FANUC 0i-Mate занимает около двух смен, что подтверждается отзывами учебного центра «Интеграл-Сибирь». Для цехов, работающих с CAM-постпроцессорами под Heidenhain, доступна стойка TNC620, которая получает данные по протоколу HSCI и поддерживает DXF-импорт прямо в режиме 3D-TNC.
Клиенты часто колеблются между Alpha V7L Lite и наиболее популярным в СНГ американцем Haas VF-2.
По совокупности этих факторов предприятия, нацеленные на детали из нержавейки и алюминия с глубокими каналами, чаще склоняются к Alpha V7L Lite.
Корейский DNM 4500 немного крупнее и предлагает стол до 800 кг, однако:
Если деталь мелкая и партия средняя, экономия цикла на PRIMINER перекрывает плюс грузоподъёмности корейца.
Стоимость базовой версии Alpha V7L Lite на начало 2024 года — 8,6 млн руб без НДС. Операционные траты складываются из электропотребления 12 кВт·ч и планового ТО раз в 4000 часов.
Расчёт, сделанный инженерами «ВоронежСтанко», показывает, что при годовой загрузке 4000 моточасов и средней стоимости машино-часа 2700 руб инвестиции окупаются за 21 месяц. У Haas VF-2 аналогичный период составляет 26 месяцев из-за более высокой цены приобретения и сервисных контрактов.
Конструкция станка предусматривает лёгкий доступ к масляной станции и шпилечным креплениям кожухов. Все расходники унифицированы: фильтр гидросистемы Parker 940141, помпа СОЖ Grundfos MTR 3-28, что упрощает складирование запчастей у любого крупного российского предприятия.
Средний межремонтный интервал, зафиксированный в сервисной базе PRIMINER по 67-ми станкам, работающим в России, составляет 9200 моточасов.
Alpha V7L Lite выделяется сочетанием шпинделя 12000 об/мин, линейных направляющих с ускорением 0,9 g, опционного 4-го поворотного стола и встроенного TSC. Эти особенности снижают время цикла, повышают точность до 8 µм и уменьшают расходы на инструмент до 12 %. В итоге станок одинаково активно покупают инструментальные цехи численностью 15-40 человек, центры контрактной механобработки и крупные заводы, которым нужен гибкий аппарат для кооперации между мелкими партиями деталей.
