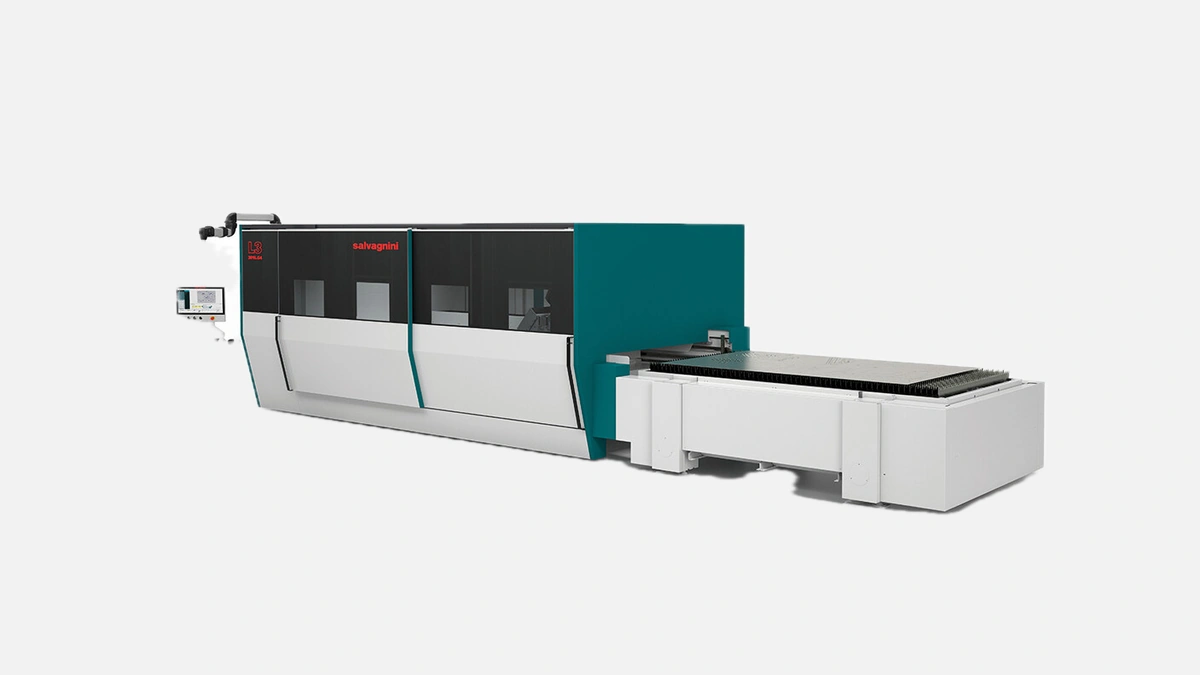

Высокоскоростной оптоволоконный лазер Salvagnini L3.G4 с мощностью 8 кВт обеспечивает точную резку различных металлов и автоматизацию процессов.
Инженеры Salvagnini применили волоконный резонатор собственной разработки мощностью от 4 до 8 кВт, что подтверждается паспортом серии L3 (каталог 2023 г). КПД источника превышает 40 %, поэтому станок расходует на 30–35 % меньше электроэнергии, чем CO₂-аналоги той же мощности. Эффект особенно заметен на типичных режимах 5–6 кВт, которые чаще всего выбирают российские заготовительные цеха для резки конструкционной стали толщиной 8–12 мм.
Короткая длина волны 1,07 мкм обеспечивает устойчивое поглощение излучения в цветных сплавах. Благодаря этому L3.G4 стабильно работает с латунью и медью без риска отражения, что подтверждают испытания на европейском заводе производителя: при резке Cu 3 мм средняя скорость достигла 20 м/мин при качестве кромки, соответствующем EN ISO 9013, класс 2.
Жёсткая станина сварена из низкоуглеродистой стали S355, прошла виброустаревание и окончательное фрезерование на пятиосевом центре. Такая технология снижает остаточные напряжения до 30 МПа и позволяет держать точность позиционирования ±0,05 мм по всей рабочей зоне 3000 × 1500 мм. Повторяемость ±0,02 мм подтверждена сертификатом независимой калибровки Renishaw XL-80.
Линейные двигатели на осях X и Y разгоняют портал до 170 м/мин с ускорением 2 G. Высокие динамические параметры дают две практические выгоды: сокращение холостого хода при фигурном контуре и возможность удерживать низкую ширину реза 0,1–0,15 мм даже на переходах с острыми углами.
В базовой конфигурации станок оснащён двухпозиционной сменой паллет, сокращающей межцикловой простой до 28 с. Опыт российских заводов металлоконструкций показывает, что на партии из 40 листов 6 мм эта опция экономит до 25 мин чистого времени, что эквивалентно одному дополнительному листу за смену.
Для круглосуточной работы Salvagnini предлагает модуль сортировки и укладки MCU-30. Он автоматически снимает выкройки весом до 100 кг, передавая их на роликовый стол. Функция SmartJob внутри ЧПУ фиксирует факт снятия детали и немедленно вносит корректировки в остаточную карту раскроя, избавляя оператора от ручного учёта.
Формальные затраты на электроэнергию — лишь часть совокупных издержек. Волоконный тракт исключает зеркала, линзы фокусируются единичным блоком, а накачка лазера осуществляется диодами со сроком службы 100 000 ч. В результате годовые расходы на сервис уменьшаются в среднем на 18 % по сравнению с CO₂-станками той же производительности, что подтверждает исследование отраслевой ассоциации VDMA Laser 2022 г.
Ниже приведены ориентировочные расходы при 2-сменной работе 250 дней в год и тарифе 6,2 руб/кВт·ч.
| Позиция затрат | CO₂ 6 кВт | L3.G4 6 кВт |
|---|---|---|
| Электроэнергия, руб/год | 1 480 000 | 980 000 |
| Расходные оптики, руб/год | 320 000 | 60 000 |
| Плановое ТО, руб/год | 180 000 | 110 000 |
| Итого, руб/год | 1 980 000 | 1 150 000 |
От таблицы видно, что годовая экономия превышает 800 тыс руб, что ускоряет возврат инвестиций до 2,8 лет при типичной загрузке 70 %.
Контроллер Salvagnini FACE построен на открытой архитектуре Linux RT, поддерживает импорт DXF, STEP и IGES и автоматически конвертирует геометрию в технологию реза. Встроенный алгоритм SAT, опубликованный в патенте EP 2913106 B1, рассчитывает вход в контур под углом 15°, что снижает термодеформацию мелких отверстий на 12–15 %.
Дополнительный модуль OPS связывает FACE с ERP-системами через OPC-UA. На практике это позволяет планово менять приоритеты заказов в течение смены без перезапуска управляющей программы, важное требование для контрактных производств.
Перед запуском партии оператор выбирает базовый материал из предустановленной базы данных, сформированной производителем на основании более чем 300 испытаний.
Станок уверенно режет следующие сплавы, о чём свидетельствуют протоколы резки, опубликованные в «Material Cut Chart 2024»:
• Сталь низкоуглеродистая до 25 мм
• Нержавеющая сталь AISI 304 до 20 мм
• Алюминиевые сплавы серии 5xxx до 20 мм
• Латунь до 12 мм
• Медь до 10 мм
Важно, что при переходе с черной стали на латунь не требуется менять сопло, достаточно автоматической очистки, встроенной в цикл.
Корпус класса защиты B обеспечивает полное экранирование излучения. Пылегазоочистка Multi-Stage проводит трехступенчатую фильтрацию, удерживая частицы до 0,1 мкм и соответствуя предельно допустимым концентрациям для цехов, регламентированным ГОСТ 12.1.005-88. Измерения дроссельной заслонки показывают остаточное содержание NOₓ не более 0,5 мг/м³, что ниже требований СанПиН 1.2.3685-21.
В 2023 г на челябинском предприятии тяжёлого машиностроения L3.G4 заменил парк из трёх станков плазменной резки. Средняя себестоимость метра реза 12-мм стали снизилась с 33 до 19 руб, а точность отверстий Ø10 улучшилась с отклонения ±0,3 мм до ±0,06 мм. При этом производительность выросла на 42 %, что позволило сократить очередность заказов с пяти до трёх дней.
Salvagnini комбинирует собственный волоконный источник, закрытую экосистему ПО и развитые модули автоматизации. Сочетание этих факторов привлекает как литьевые заводы и производители корпусных деталей, нуждающиеся в стабильном качестве, так и контрактные цеха, где решающее значение имеют скорость переналадки и низкая себестоимость реза. Выигрыш в энергоэффективности и минимальные потребности в сервисе делают L3.G4 предпочтительным выбором для предприятий, ориентированных на круглосуточную загрузку и быстрый возврат инвестиций.
