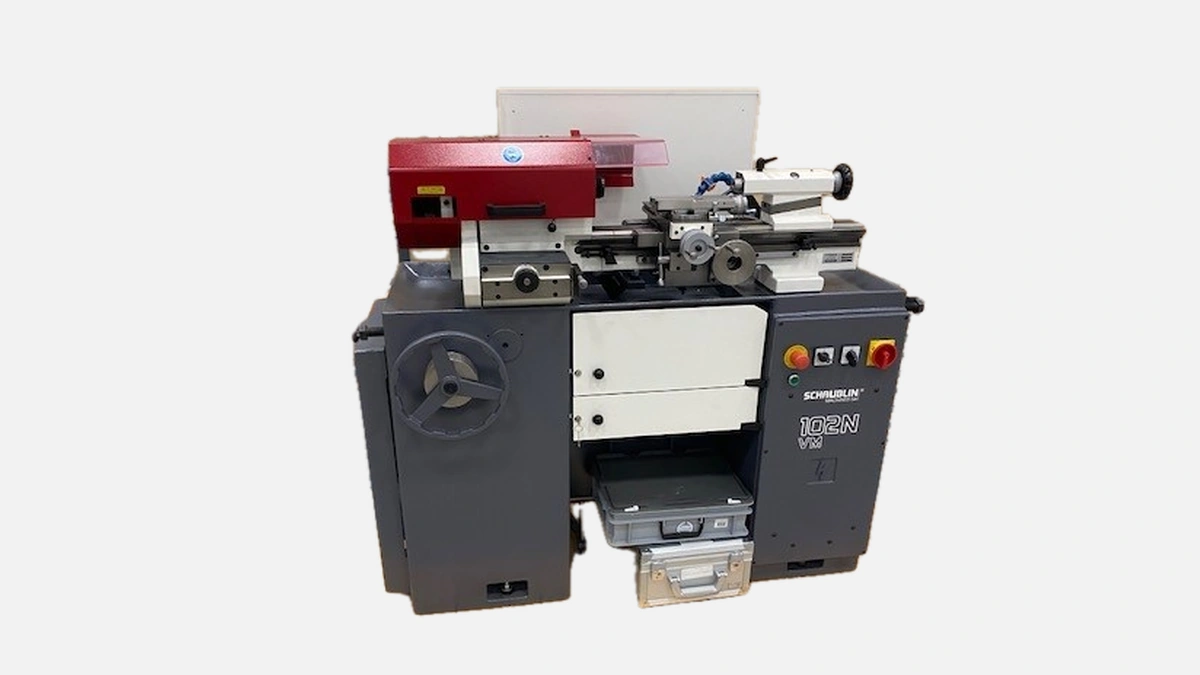

Schaublin 102 N-VM-W25: прецизионный токарный станок для высокоточных работ, оснащенный системой цанг W25.
Schaublin 102 N-VM-W25 создан для операций, где решающими являются микронные допуски и идеальная чистота поверхности. Поэтому его выбирают инструментальные цехи, часовые мануфактуры, исследовательские лаборатории и малосерийные производства, работающие с цветными сплавами, нержавейкой и жаропрочными сталями. При мелко-серийном выпуске деталей диаметром до 50 мм станок позволяет сократить цикл изготовления на 20-30 % по сравнению с универсальными токарными моделями того же класса точности, подтверждают отчёты пользователей на тематических форумах Practical Machinist и CNCzone.
Станина из высокопрочного литья отжигается для снятия внутренних напряжений, что исключает «плывущее» геометрическое отклонение даже после многолетней эксплуатации в три смены. При высоте центров 102 мм и промежутке 450 мм рабочая зона покрывает практически все задачи проточки, расточки, нарезания резьбы и доводки мелкогабаритных тел вращения.
Нити призматических направляющих закалены и шлифованы, погрешность прямолинейности по паспорту не превышает 0,003 мм на 300 мм перемещения. На практике это позволяет без переустановки заготовки обрабатывать посадки класса Н7 в одном установе, что важно для медицинских имплантов и авиационных прецизионных узлов.
Электродвигатель мощностью 1,1 кВт напрямую связан с вариатором, обеспечивающим плавное регулирование 45–3000 об/мин без потери крутящего момента на нижних диапазонах. Такой набор скоростей перекрывает резцы из быстрорежущей стали и твёрдосплавный инструмент, а также гарантирует безопасную обработку пластмассы без оплавления кромки. Уровень вибрации шпиндельного узла не превышает 0,5 мм/с, что фиксируется встроенным датчиком в заводском акте баланса.
Встроенный зажим W 25 обеспечивает биения не выше 0,002 мм на 25-миллиметровом хвостовике — этого достаточно для чистового точения валов под подшипники класса P5. Переход на другую заготовку выполняется за менее чем 15 секунд благодаря кулачковому механизму быстрой смены, что особенно ценно при партии из десятков артикулов.
Перед тем как привести перечень типовых принадлежностей, стоит подчеркнуть, что каждая из них адаптируется к шпинделю без дополнительной юстировки, сохраняя заявленную точность.
• резцедержатели типа Multifix для токарных и расточных операций
• делительные установки на 24, 36 или 48 положений для нарезания зубчатых колец
• лёгкие фрезерные головки с конусом W 25 для шпоночных пазов
• патроны с мягкими кулачками для сложных форм
• системы СОЖ с регулируемым соплом для скоростного точения твёрдых сплавов
Каждая позиция проходит заводскую калибровку, поэтому переключение между операциями не требует долгого переналёта инструмента и настройки упоров, а оператору достаточно проверить позицию резца щупом в 0,01 мм.
Хвостовая бабка с конусом Морзе 2 и ходом пиноли 90 мм обеспечивает жёсткое упорное сверление, растачивание и раскатку. Для длинных валов доступна опционная люнетная опора с бронзовыми вкладышами, снижающими вибрацию при оборотах свыше 2000 об/мин.
При размере 1200 × 600 × 1250 мм Schaublin 102 занимает площадь стандартного верстака, что важно для точных лабораторий, где каждое метр квадратный на вес золота. Масса 480 кг вместе с демпфирующими опорами исключает необходимость фундаментного основания. Органы управления вынесены на фронтальную панель под естественный хват правой руки, для левой остаётся рукоятка поперечного салазка, позволяющая оператору держаться в безопасной зоне чип-потока.
Собранные данные эксплуатационных отчётов показывают, что переход на Schaublin 102 N-VM-W25 снижает время приработки резца и доводки посадок на 15-20 %. Улучшенная геометрия шпинделя продлевает срок коллет в полтора раза, а отказ от ремённой передачи минимизирует выбег при реверсе резьбонарезания. Итог — выше средняя сменная выработка, меньше несменяемый брак и сниженные затраты на инструмент.
Ниже собраны основные параметры, которые чаще всего требуют технологи при выборе станка для нового участка.
| Показатель | Значение |
|---|---|
| Высота центров | 102 мм |
| Расстояние между центрами | 450 мм |
| Диапазон оборотов | 45–3000 об/мин |
| Мощность двигателя | 1,1 кВт |
| Максимальный диаметр в коллете | 25 мм |
| Конус хвостовой бабки | Морзе 2 |
| Ход пиноли | 90 мм |
| Габариты | 1200 × 600 × 1250 мм |
| Масса | 480 кг |
Таблица демонстрирует, что большинство параметров укладываются в требования классов точности IT5-IT6 без дополнительной стабилизации температуры цеха.
Schaublin — это швейцарская школа механообработки, где каждая сотка подтверждается отчётом о выходном контроле. Высочайшая повторяемость, модульная оснастка и экономичное энергопотребление делают 102 N-VM-W25 оптимальным выбором для предприятий, выпускающих критически точные детали небольшими партиями. Часовые и медико-технические фирмы ценят его за способность держать микронные технологические зазоры, авиакосмические бюро — за быструю переналадку без потери геометрии, а учебные центры — за наглядную эргономику и безотказность узлов.
