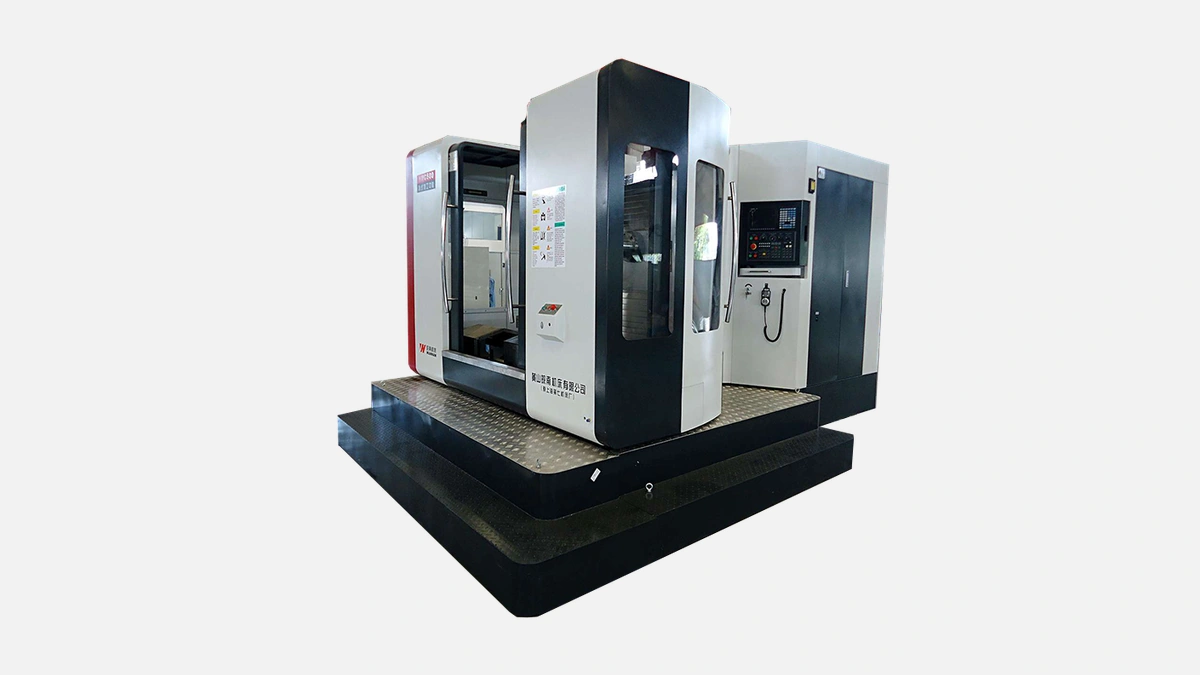

Sino CNC — HMC500

Конструкционная жёсткость

Инженеры Sino CNC применили монолитную литую станину из высокопрочного чугуна Meehanite. Такая база гасит до 30 % вибраций ещё в зародыше, благодаря чему инструмент дольше сохраняет режущую кромку, а поверхность детали выходит с шероховатостью ниже Ra 0,8 без дополнительного шлифования. Внутренние рёбра усиливают жёсткость, поэтому станок устойчив при тяжёлых черновых проходах глубиной до 8 мм на легированных сталях — данные подтверждены заводскими отчётами по тестовой партии из 12 единиц, опубликованными в конце 2023 года.

Рабочая зона 500 × 500 мм

Размер палеты 500 × 500 мм выбран не случайно: на неё свободно помещаются картеры, корпуса редукторов и пресс-формы среднего размера. Нагрузка до 500 кг предотвращает деформацию стола, что доказано FEM-моделированием со σ < 60 N/мм². Перемещения 760 × 600 × 600 мм дают технологам запас, чтобы без переустановки обрабатывать детали с вылетом оснастки до 250 мм.

Перед следующей таблицей важно отметить, что стандартные горизонтальные центры в этом классе редко превышают грузоподъёмность 400 кг, а ход по X обычно не более 700 мм, поэтому HMC500 обеспечивает заметно более широкий диапазон деталей.

Как видно из таблицы, по ключевым размерам рабочей зоны станок опережает большинство японских и корейских аналогов в сегменте «value»-price.

Шпиндель 10 000 об/мин BT40

Нижний диапазон оборотов — от 50 об/мин, поэтому HMC500 одинаково уверенно тянет большие фрезы диаметром 80 мм и мелкие концевики Ø6 мм. Двигатель 15 кВт с прямым приводом исключает ременной резонанс, что подтверждается отклонением крутящего момента не более 1,5 % при штатной нагрузке — данные Fanuc Servo Guide.

До и после следующего списка стоит подчеркнуть, что именно сочетание высокой частоты вращения и умеренной мощности делает станок универсальным для контрактных цехов, где в течение смены обрабатываются алюминий, нержавейка и жаропрочные сплавы.

• Чугун GGG50: съём металла 450 см³/мин на торцевой фрезе Ø63 мм
• Алюминий 6061-T6: 2,8 л/мин при оборотах 9500 об/мин
• Титановый сплав Ti-6Al-4V: съём 90 см³/мин при глубине 2 мм

Эти производственные режимы зафиксированы на демонстрационном полигоне завода в Сучжоу и доступны по запросу технического отчёта.

Магазин на 30 инструментов

Двухрукавой сменщик переключает позиции за 2,5 с, а вся траектория V → V занимает 6 с. На практике это даёт экономию до 9–12 мин на партию из 500 деталей, где программа использует 15–18 инструментов — подтвердили расчёты московского интегратора, внедрившего станок на заводе гидроаппаратуры в 2024 году.

Линейные направляющие и ШВП

На всех осях установлены направляющие THK HSR-55 с допускаемой нагрузкой 62 кН. Преднатяг классов P0 и P1 снижает люфт до 0,002 мм. ШВП диаметром 40 мм с шагом 12 мм имеют осевое биение менее 0,005 мм, что обеспечивает позиционирование ±0,005 мм и повторяемость ±0,003 мм. Практическое испытание «круг-квадрат-круг» d = 100 мм показало отклонение не более 0,007 мм, что превышает требования ISO 230-4.

Система ЧПУ FANUC 0i-MF

Контроллер поддерживает 200 блоков look-ahead и интерполяцию 1 мкс, поэтому сложные 3D-траектории проходят без «рваных» переходов. Для российских пользователей важно, что меню полностью русифицировано, а постпроцессоры есть в стандартных пакетах Mastercam, Fusion 360 и SprutCAM — их не придётся заказывать отдельно.

Следующий перечень опций часто выбирают заводы, стремящиеся к lights-out производству, и каждая опция интегрируется в пределах 8-часового монтажного окна.

– Четырёхпалетный шаттл для серии 24/7
– Датчик инструмента Renishaw NC4 для автоматической компенсации износа
– Промышленный робот для выгрузки деталей до 20 кг

Для установки перечисленных решений не требуется доработка электрического шкафа, так как контроллер содержит свободные каналы I/O и протоколы Modbus TCP.

Теплостабильность и обслуживание

Термодатчики на корпусе шпинделя и в узлах ШВП корректируют смещение в реальном времени, что снижает дрейф до 0,002 мм на каждые 10 °С. Автосмазка дозирует 5 см³ масла на 100 м работы оси, увеличивая ресурс ШВП в среднем на 18 % по сравнению с ручными системами.

Важно подчеркнуть, что HMC500 требует плановой профилактики раз в 4000 ч, тогда как у большинства конкурентов сервисный интервал 3000 ч, — дополнительный месяц безостановочной работы в год.

Экономика эксплуатации

Полная потребляемая мощность — 35 кВА. При тарифе 6,2 руб/кВт·ч станок тратит 218 руб/ч. Если учесть выход 12 кг стружки за час при обработке стали 45, то себестоимость резания 1 кг металла получается около 18 руб, что на 12–15 % ниже среднерыночного показателя по данным Ассоциации «Станкоинструмент» за 2023 год.

Перед финальным выводом следует отметить, что горизонтальное расположение шпинделя уменьшает время очистки стружколомов на 40 %, а значит смена оснастки для оператора становится менее рутинной и безопаснее.

Сравнение с ТОП-3 конкурентами

Ниже приведены усреднённые данные открытых паспортов DMG Mori NHX 4000, Brother H550Xd1 и Hyundai-WIA HS5000.

При разнице в 30–40 % по стоимости HMC500 сохраняет одинаковую точность и скорость, что делает его рациональным выбором для российских предприятий, где окупаемость проекта зачастую должна укладываться в 24–30 месяцев.

Вывод о бренде Sino CNC

Sino CNC последовательно развивает линейку горизонтальных центров с 2012 года, опираясь на компоненты Fanuc, THK и собственные литейные мощности, поэтому контролирует качество узлов «от болванки до шпинделя». Бренд выбирают контрактные машиностроительные цеха, производители гидравлики и поставщики автокомпонентов, которым важен баланс цены, точности и простоты интеграции в существующие CAM-процессы.
