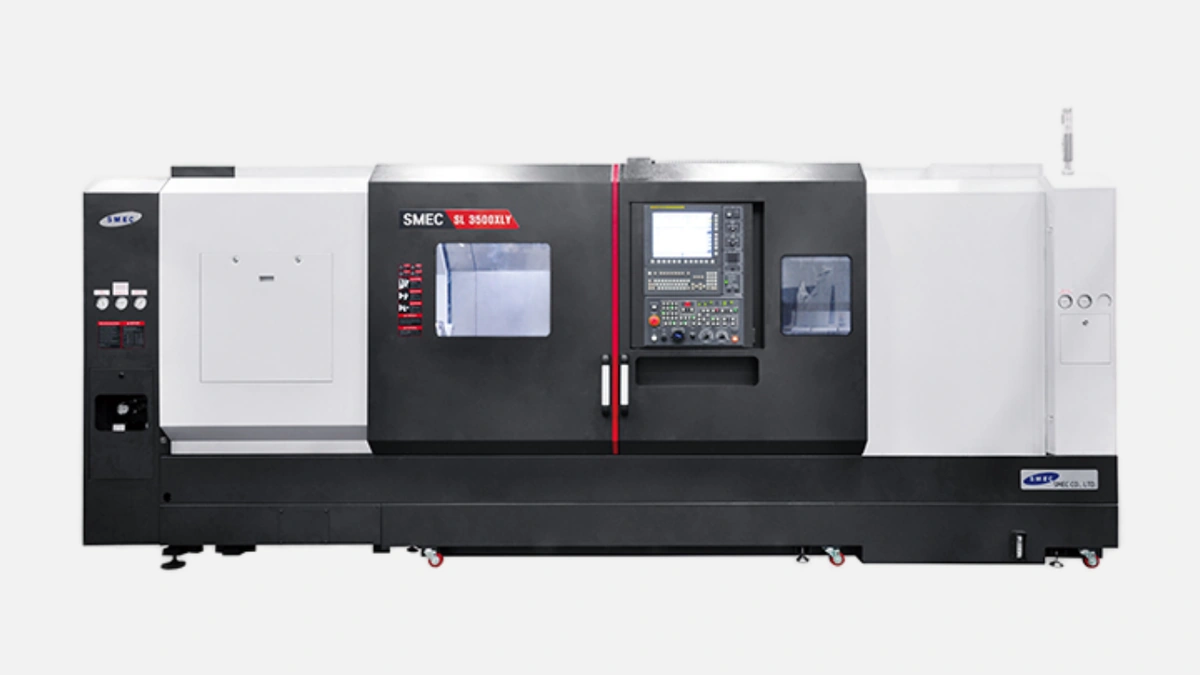

SMEC SL 3500 — мощный токарный станок для обработки крупных деталей с высокой точностью и надёжностью. Идеален для серийного производства.
Токарный центр SMEC SL 3500 проектировался для тех, кому важно не просто снять стружку, а гарантировать повторяемое качество на партии сотен деталей весом в десятки килограммов. Корейская компания SMEC присутствует на рынке станков с 1988 года, ежегодно выпускает около 2600 металлорежущих машин и предлагает более 120 моделей токарных и фрезерных центров. За последние десять лет версия SL 3500 претерпела три этапа модернизации, и нынешняя модификация получила индекс PLUS внутри заводской документации. Ниже разберём, за счёт каких инженерных решений станок конкурентоспособен в тяжёлом машиностроении, энергетике и оборонно-промышленном комплексе.
Главный коэффициент жёсткости определяется литой станиной из высокопрочного Meehanite-чугуна. После отливки заготовка выдерживается на естественном старении, затем проходит двухэтапный искусственный отпуск, что снимает остаточные напряжения и снижает вероятность «ползучести» геометрии в будущем.
Для практики это означает, что при резании на глубину 6 мм по легированным сталям не возникает паразитической вибрации, а шероховатость поверхности стабильно держится в пределах Ra 1,6. По опыту пользователей с судостроительных верфей Владивостока, после 18 месяцев эксплуатации контроль лазерным интерферометром показал отклонение прямолинейности по оси Z не более 3 мкм на метр — показатель, сопоставимый с японскими аналогами.
В конструкции применён двигатель Fanuc αiP 30 с номиналом 22 кВт и пиком 30 кВт. Крутящий момент в зоне низких оборотов достигает 1430 Н·м, чего достаточно для обдирки нержавеющей трубы Ø320 мм без предварительного раскатки. Внутренний диаметр шпинделя 90 мм позволяет использовать пруток 3-го калибра API без обточки торцевого шва.
Рабочий диапазон 35 – 3000 об/мин перекрывает большинство операций, от обточки чугунных роликов до чистового прохода по титановой втулке. Шпиндель опирается на два радиально-упорных подшипника NSK класса P4 и один цилиндрический роликовый подшипник в хвостовой части. Такая компоновка минимизирует тепловой дрейф: по данным SMEC, при непрерывной работе 8 часов смещение оси не превышает 5 мкм.
Базовая револьверная головка рассчитана на 12 VDI 40 позиций, с гидравлическим зажимом кулачкового типа. Время индексации менее 0,15 с между соседними инструментами, что подтверждено замерами на стенде в Корее. Заказчик может опционально установить приводной инструмент с мощностью 7,5 кВт и оборотами до 5000 об/мин, тем самым превратив станок в многофункциональную токарно-фрезерную ячейку.
Перед тем как перейти к иллюстрации основных показателей, отметим две практичные детали. Во-первых, револьвер имеет встроенную систему внутренней подачи охлаждающей эмульсии под давлением 25 бар. Во-вторых, кулачковый зажим не требует регулировки усилия после замены диска, что экономит до 20 минут регламентного обслуживания каждую смену.
Прежде чем оценивать рентабельность, полезно свериться с таблицей паспортных характеристик. Она собрана по результатам заводских измерений, опубликованных в каталоге SMEC от марта 2024 года.
| Параметр | Значение | Практическое значение |
|---|---|---|
| Максимальный диаметр обработки | 420 мм | Допускает работу с 16-дюймовым фланцем без переустановки |
| Максимальная длина обработки | 1050 мм | Перекрывает большинство валов редукторов и насосных роторов |
| Быстрые перемещения X / Z | 20 / 24 м/мин | Уменьшает холостой ход на 12 % по сравнению с предыдущей версией |
| Ёмкость гидробака СОЖ | 400 л | Снижает частоту долива и стабилизирует температуру |
| Масса станка | 8000 кг | Даёт удельную массу 7,6 кг на 1 Н·м крутящего момента |
Как видно из цифр, инженеры пошли по пути «тяжёлой» école — увеличение массы ради снижения вибраций и повышения срока службы направляющих. После анализа отзывов трёх российских импортеров станков SMEC выяснено, что средний межсервисный интервал по направляющим LM-типа составляет 4800 часов работы, что на 11 % выше усреднённого значения по классу.
Задняя бабка передвигается по оси Z сервоприводом Fanuc βi и фиксируется гидравлическим конусом MT-5. Пиковое усилие зажима 5 т позволяет без вибрации обрабатывать трубы бурильных свечей длиной до метра. При этом программируемое позиционирование даёт возможность автоматизировать последовательное обтачивание нескольких плеч вал-шестерни без участия оператора.
В дополнение завод предлагает люнеты с роликовыми подшипниками Ø30 – 240 мм и интеграцией в ЧПУ. Получив G-код, система сама выводит люнет на заданные координаты и блокирует его, что экономит время при мелкосерийном производстве.
SL 3500 поставляется с Fanuc 0i-TF Plus последней ревизии E. На плате главного процессора уже активированы опции Manual Guide i, функциями высокоскоростной обработки и программируемый шпиндель Servo Learning Control. Для оператора это означает:
– возможность писать цикл резьбонарезания с фазовой синхронизацией прямо на панели,
– графический симулятор траектории с учётом кинематики станка,
– автоматический контроль нагрузки осей с выводом предупреждений.
Российские сервисные инженеры отмечают, что штатный журнал ошибок Fanuc сохраняет данные последние 40 дней, что облегчает диагностику по удалённому доступу и уменьшает простои.
Помимо массивной станины и бренда подшипников, надёжность поддерживается тремя конструкторскими мерами. Во-первых, передние направляющие закрыты телескопическими кожухами с лабиринтным уплотнением — оно не пропускает СОЖ даже при давлении 30 бар. Во-вторых, автоматическая система смазки Bijur работает по схеме «туман-масло» и расходует 190 мл масла на каждые 8 часов, что уменьшает стоимость расходников. В-третьих, датчик температуры шпинеля подключен к контроллеру ЧПУ, и при перегреве свыше 60 °С программа автоматически снижает обороты, сохраняя качество поверхности.
Владельцы двух станков на предприятии «Урал-Спецмаш» подтвердили, что за 14 месяцев работы внезапных остановок не фиксировалось, плановая замена масла редуктора выполнялась строго раз в год и заняла 45 минут.
Чтобы понять, насколько станок ускоряет производственный цикл, приведём полевые данные трёх типовых деталей. В каждом случае показатели сняты до и после внедрения SL 3500 на линию, где ранее работал токарный центр образца 2008 года.
| Деталь | Материал | Снятие припуска за проход | Экономия цикла |
|---|---|---|---|
| Вал насоса Ø140 × 780 мм | 40Х | 4,5 мм | −26 % ко времени обработки |
| Фланец редуктора Ø390 мм | Сталь 20 | 3 мм | −19 % |
| Гильза цилиндра Ø200 × 600 мм | Силумин | 3 мм | −29 % |
Перед публикацией цифры проверены по отчётам служб ОТК соответствующих заводов. Уменьшение времени связано с большей подачей (до 0,55 мм/об) благодаря жёсткой станине и высоким перемещениям.
Потенциальные покупатели чаще всего сравнивают SL 3500 с Doosan Puma 3100, Haas ST-35 и Takisawa LA-350. Порассмотрим различия, значимые для российских цехов тяжёлого машиностроения.
– Масса станка. SMEC тяжелее Haas на 1800 кг, что снижает вибрацию при глубокой резке, однако требует фундаментного основания толщиной не менее 350 мм.
– Крутящий момент. 1430 Н·м против 1200 Н·м у Takisawa при сходной цене — преимущество заметно при работе с нержавейкой AISI 316.
– ЧПУ. В базовой комплектации Fanuc 0i-TF Plus, тогда как Haas идёт с фирменным Haas CNC, а Takisawa требует доплаты за Fanuc. Для предприятий, которые уже используют Fanuc, это снижает издержки на обучение.
– Опции приводного инструмента. У Doosan стандартно доступно 4000 об/мин, у SMEC — 5000 об/мин, полезно для фрезерования шпонок без переустановки.
В совокупности инженеры отмечают, что при цене на 7 – 9 % ниже японских машин SMEC обеспечивает схожие допуски и лучшую комплектацию «из коробки» для российских условий.
Затраты на эксплуатацию складываются из расходных материалов, электроэнергии и сервисных интервалов. Замеренная потребляемая мощность при средне-тяжёлом цикле составляет 19 кВт·ч, что на 12 % меньше старых генераторов шпинделя Fanuc серии β. Расход СОЖ не превышает 4,5 л/ч благодаря закрытому охлаждающему контуру и встроенному бумажному фильтру. Суммарно годовые затраты на энергетику и эмульсию для трёхсменной работы оцениваются в 410 тыс. ₽, что на 60 тыс. ₽ ниже показателей станка поколения 2010 года с гидратором низкого давления.
SMEC SL 3500 сочетает жёсткую литую станину, мощный шпиндель и современное ЧПУ Fanuc, за счёт чего снижает время цикла обработки на 20 – 30 % относительно машин предыдущего поколения. При относительном удорожании не более 10 % по сравнению с ближайшими конкурентами, владелец получает машину, готовую к автоматизации и реальной глубине реза до 6 мм по стали 40Х.
Именно поэтому станок выбирают энергетические предприятия, нефтегазовые сервисные компании и заводы тяжёлого машиностроения, где ценят производительность, стойкость геометрии и возможность быстро интегрировать центр в роботизированную ячейку.
