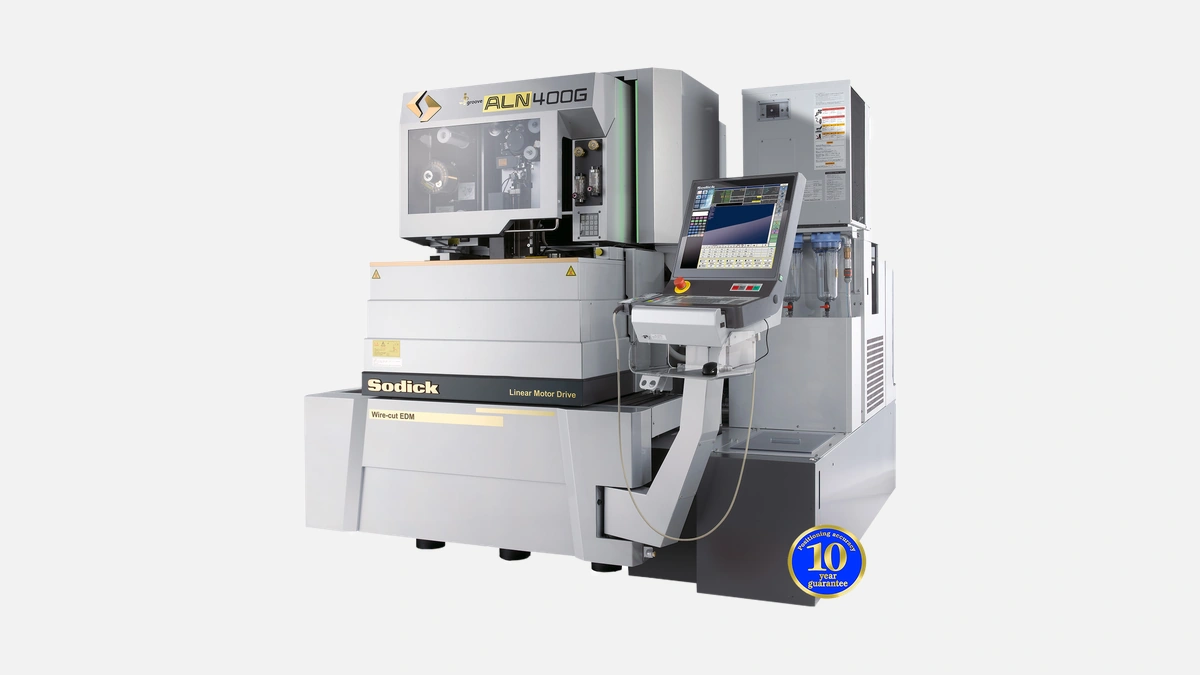

Высокоточный электроэрозионный проволочно-вырезной станок Sodick ALN400G для сверхточной обработки сложных деталей.
Sodick позиционирует серию ALN как универсальный инструмент для пресс-формостроения, штамповки и контрактной микромеханики. Конкретно модель ALN400G построена вокруг двух принципов — полного отказа от зубчатых передач и максимальной термостабильности. Первая задача решается запатентованными линейными двигателями Sodick Linear Motor, вторая — монолитным литым основанием с интегрированными керамическими направляющими. Японский бренд выпускает электроэрозионные станки с 1976 года, сегодня заводы в Кагавахара и Донггуане отгружают в сумме около 8 500 единиц EDM-оборудования в год и поддерживают более 40 моделей. ALN400G — шестая итерация платформы, с 2021 года она выпускается с обновлённым приводом X/Y и более экономичным генератором Smart Pulse.
Ключевая особенность ALN400G — прямой линейный привод на всех координатах. Отсутствие шаговых ремней и шарико-винтовой пары убирает обратные люфты и пульсации крутящего момента, которые особенно критичны при тонкой проволоке 0,10 мм. Минимальный шаг позиционирования по X и Y составляет 1 мкм, при этом паспортная повторяемость удерживается ±2 мкм на всём рабочем ходе 400 × 300 мм. Датчики абсолютного положения Renishaw устанавливаются непосредственно в контур обратной связи, что исключает накопление погрешности через блоки податчика.
Для российских производств важно, что линейный привод не требует регламентной замены винтовых пар, смазка ограничивается направляющими и уплотнениями. В связи с этим планово-предупредительный ремонт сокращается до визуального контроля каждые 4 000 часов.
Обновлённый блок питания SPW-V позиционируется производителем как «один источник для всех задач» — от грубого пробива до финишной отделки Ra 0,25 мкм. Система автоматически подстраивает энергию импульса под длину дуги, сопротивление детали и скорость эвакуации шлама. Переход между режимами резания и финиша выполняется без вмешательства оператора, а паспортный максимальный ток 40 А обеспечивает производительность до 500 мм²/мин на инструментальной стали HRC60.
Перед следующим разделом приведём сводную таблицу паспортных параметров, вокруг которой будет удобно сфокусироваться на практических выводах.
Перед вами сводка ключевых характеристик ALN400G:
| Параметр | Значение |
|---|---|
| Рабочий ход X/Y/Z | 400 / 300 / 250 мм |
| Максимальный угол конусности | ±15° на высоте 80 мм |
| Диаметр проволоки | 0,10 – 0,30 мм |
| Скорость резания | до 500 мм²/мин |
| Шероховатость поверхности | до Ra 0,25 мкм |
| Габарит детали | 700 × 500 × 240 мм |
| Допустимая масса заготовки | 500 кг |
| Полная масса станка | 3 500 кг |
Набор характеристик показывает, что ALN400G закрывает 90 % типовых задач пресс-формостроения — от карманов размером с банковскую карту до массивных пуансонов порядка полуметра. При этом паспортные 500 кг по оси Z оставляют запас даже для теплосъёмных базовых плит.
В отличие от большинства конкурентов, Sodick использует спечённую кремнезёмную керамику не только в изоляторах, но и в опорных плитах U-образного стола. Коэффициент теплового расширения материала составляет 1 × 10⁻⁶ / °С, что втрое ниже, чем у серого чугуна. На практике это позволяет удерживать геометрию при смене температуры цеха от 18 до 26 °С без дополнительной калибровки. Операторы на московских площадках «Элемаш» и «Техкомплект» отмечают, что с керамическим столом контрольная резка утром и вечером показывает одинаковый размер, тогда как на чугунных аналогах разница достигает 3–5 мкм.
Контроллер LN-Pro построен на ОС Windows 10 IoT, использует многоядерный процессор Intel и 18,5-дюймовый сенсорный экран. Настройка станка решается мастерами среднего разряда: базу технологических шаблонов пополнили преднастройки для CP-Mold и Toolox, параметры которых загружены из лабораторных испытаний Sodick Research Lab. Система быстрой автозаправки проволоки перезаряжает катушку менее чем за 10 секунд, что подтверждено стендовыми испытаниями «Росэлектронмаш» в 2022 году.
Чтобы перевести паспортные данные в реальные деньги, ниже приведён расчёт, выполненный на примере штампа из W.NR 1.2343 толщиной 80 мм, контур по периметру 350 мм. Для сравнения взяты типовой Mitsubishi MV1200R и Fanuc α-C400iB (каталоги 2023 года).
Таблица показывает чистое машинное время в оконечном режиме Ra 0,35 мкм:
| Модель станка | Машинное время | Энергопотребление | Стоимость EDM-проволоки |
|---|---|---|---|
| Sodick ALN400G | 2 ч 48 мин | 6,2 кВт·ч | 21,5 € |
| Mitsubishi MV1200R | 3 ч 25 мин | 7,0 кВт·ч | 26,8 € |
| Fanuc α-C400iB | 3 ч 31 мин | 6,8 кВт·ч | 27,1 € |
Из цифр видно, что линейные двигатели дают 20 % экономии времени и около 18 % расходных материалов в расчёте на партию 10 изделий. Для контрактного производства это плюс к обороту без вложений в дополнительную смену.
До таблицы мы обсудили сухие цифры, теперь посмотрим на конструктивные отличия, влияющие на эксплуатацию.
• Mitsubishi MV-серии сохраняет ШВП и гидростатические направляющие. Это удешевляет сервис, но в реальных цеховых условиях шаг микроподъёма по оси U/V может крепко зависеть от температуры охладителя.
• Fanuc применяет традиционную каретку и оптические линейки «на оси», однако не использует керамику в несущих деталях. Поэтому при суточных колебаниях температуры ±4 °С оператору приходится делать «холодную» коррекцию.
• Sodick ALN400G сочетает прямой привод и керамику, снижая обе основные составляющие геометрического дрейфа — механическую и термическую. В результате достигается меньшее количество контрольных проходов и более предсказуемый план производства.
Для предприятий, работающих в три смены, ключевой показатель — общая стоимость владения (TCO) за пять лет. С учётом планового сервис-набора, EDM-проволоки Ø 0,25 мм и электроэнергии по тарифу 7,2 ₽/кВт·ч расклад выглядит следующим образом: ALN400G — 14,1 млн ₽, MV1200R — 15,3 млн ₽, α-C400iB — 15,7 млн ₽. Разница формируется за счёт меньшего числа расходных узлов — в ALN400G замене подлежат только фильтры диэлектрика и контактные головки.
В 2023 году Уфимское предприятие «Аэропласт» установило ALN400G для резки турбинных лопаток из Inconel 718 толщиной 60 мм. По их отчёту, станок позволил отказаться от заключительной шлифовки кромки, экономия составила 18 мин на деталь. Курганский медицинский завод использует модель в связке с гибридным принтером DED для прецизионного разделения напечатанных имплантов, здесь ключевым стало отсутствие вибрации, так как кромка должна оставаться в пределах ±3 мкм.
Sodick ALN400G объединяет линейные двигатели с нулевым износом, керамическую раму с уникальной термостабильностью и умный генератор Smart Pulse, способный сочетать скорость 500 мм²/мин и чистоту Ra 0,25 мкм. В результате станок демонстрирует на 15–20 % лучшую экономику резки по сравнению с классическими ШВП-аналогами, при этом требуя минимального обслуживания. Эти качества ценятся прежде всего в пресс-формостроении, серийной штамповке цветных металлов и микрообработке авиационных сплавов, где жёсткие допуски и высокая ритмичность производства ставятся во главу угла.
