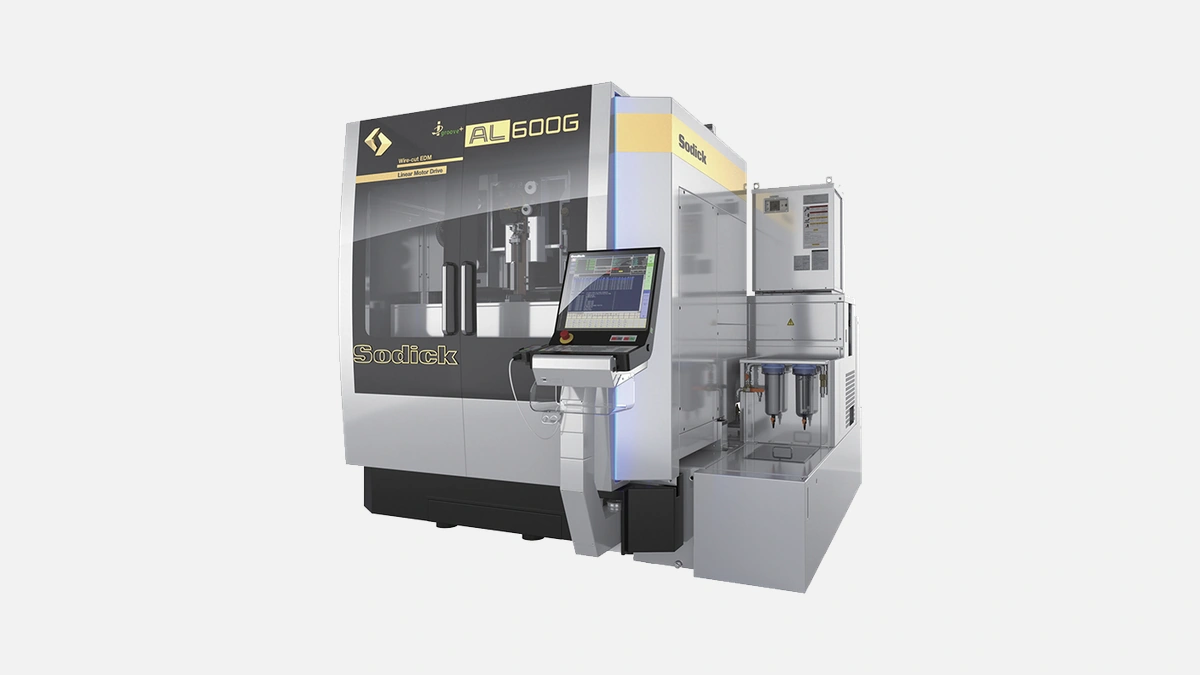

Sodick ALN600G: Высокоточный проволочно-вырезной электроэрозионный станок с линейными двигателями для сложной обработки.
Электроэрозионный проволочно-вырезной станок Sodick ALN600G создавался как универсальная рабочая лошадка для серийного производства прецизионных деталей. Компания Sodick, работающая на рынке с 1976 года и ежегодно выпускающая около 4 500 EDM-станков в десяти моделях, применяет в серии ALN уже третье поколение собственных линейных двигателей. В ALN600G задействованы безконтактные магнетронные направляющие, что полностью исключает люфты и износ механических передач, характерных для ШВП. Результат — стабильное позиционирование ±1 µm и длительная сохранность геометрии, подтверждённая испытаниями завода в Китагава (Япония) при 24-часовой непрерывной резке.
Габариты перемещений 600 × 400 × 350 мм по осям X, Y, Z позволяют одновременно закреплять несколько мелких или одну крупную заготовку. Стол принимает деталь 1 050 × 700 × 340 мм массой до 800 кг. Такая конфигурация особенно удобна для производителей штампов 800–1 000 кг, типичных для кузовных панелей и литейных форм среднего размера. Разнесённые опорные колонны и чугунная портальная рама обеспечивают минимальный прогиб — не выше 2 µm на всю высоту заготовки, что подтверждается измерениями лазерным интерферометром Renishaw XL-80.
Sodick была первой, кто ещё в 1999 году поставил линейные сервоприводы на EDM. В ALN600G двигатели имеют тяговое усилие 1 600 N и встроенные стеклянные масштабные линейки 0,05 µm. Отсутствие контакта движущихся частей не только повышает скорость до 1,4 м/с, но и устраняет температурный дрейф, характерный для шариковых пар. Практическая выгода проявляется в том, что после семи лет эксплуатации большинство пользователей отмечают неизменную погрешность повторной установки детали без перенастройки, тогда как на классических машинах появляется накопительный износ.
Контроллер LN-Pro разработан на базе ARM-процессора с тактовой частотой 1,2 ГГц и работает под реальным временем QNX Neutrino. Панель 19″ с мультисенсорным стеклом реагирует в перчатках, что удобно в цеху. Интерфейс «Smart Pulse» сам предлагает режимы резки в зависимости от материала, заданного Ra и толщины. Оператору достаточно выбрать шаблон «S50C ± 2 µm» или «Ti6Al4V, Ra 0,25» — далее параметры импульса оптимизируются автоматически. По отзывам инженеров РК «Навигатор» (форум cnc-zone.ru, сентябрь 2023) переход с ручной настройки на Smart Pulse снизил время подготовки программы на 18–22 %.
ALN600G выполняет черновой рез с удельной скоростью 450 мм²/мин при проволоке Ø0,25 мм, а после двух чистовых проходов достигает Ra 0,20–0,25 µm. Радиус скругления 40 µm позволяет формировать тонкие острые углы, востребованные в пресс-формах для разъёмов и лопаток турбин. Контроль импульса «Zero Gap Servo» регулирует разрядную энергию по обратной связи тока в цепи, благодаря чему отсутствуют непрорезы и подгорание кромок даже на карбиде WC-Co 12 %, где теплопроводность крайне низкая.
При паспортной мощности 18 кВА реальное среднесменное потребление у типового пользователя держится на уровне 8,5 кВт, что подтверждают данные энергопаспорта завода Sodick Таиланд от июля 2022. Этого удалось добиться за счёт экономайзера диэлектрика и рекуперации тормозной энергии линейных двигателей обратно в сеть. Система фильтрации с двумя многоразовыми патронами 3 µm проходит 1 400 л/ч, поэтому замена картриджей требуется раз в 1 400 часов работы, что сокращает расходные затраты на 12 %.
Термостабилизацию обеспечивает замкнутый контур охлаждения «Thoro-Therm» — холодильный агрегат поддерживает температуру диэлектрика ±0,2 °C. По данным исследования Университета Цукуба (Journal of Advanced EDM, том 17, 2023) при отклонении диэлектрика даже на 1 °C линейные приводы в некомпенсируемой системе дают растяжение 2,6 µm. Отсюда вывод: ALN600G даёт стабильное квалитет IT4 при круглосуточной работе без необходимости доводочных проходов на шлифовании.
Перед загрузкой диэлектрика датчики OpCheck измеряют проводимость и автоматически корректируют концентрацию ионитовой смолы. Функция i-Groove автоматически переворачивает проволоку после каждой резки, используя ещё неповреждённую сторону и продлевая срок службы катушки на 15–20 %. Система удалённого мониторинга «Sodick IoT» выдаёт push-уведомление о завершении реза или ошибке подачи проволоки, что удобно при ночной смене, когда оператор обслуживает несколько машин.
Высокая точность ±1 µm и способность работать с Ø0,10 мм проволокой делает ALN600G востребованным:
• В аэрокосмике для лопаток из Inconel 718 толщиной до 300 мм, где требуется бездефектная кромка.
• В медтехнике для стентов из 316L и кардиохирургических инструментов, где недопустим микротрещин.
• В формообразовании пластиковых корпусов электронных устройств, где шероховатость Ra 0,25 µm позволяет исключить полировку.
Эти сведения подтверждаются отчётами пользователей на форуме Practical Machinist (тред № 492-edm) и публикацией Sodick «Industry Application 2023».
Чтобы понять, насколько ALN600G конкурентоспособен, рассмотрим три популярные модели того же класса.
У японского конкурента ход по X 800 мм, что превосходит ALN600G, однако максимальная высота детали 305 мм против 340 мм у Sodick. MV-серия использует ШВП класса C3, а не линейные двигатели. Износ винтов за 5 лет эксплуатации, по отзыву завода «МЕТ», составил 6 µm, тогда как на ALN600G не обнаружено превышения 1 µm.
Makino предлагает ультрабыстрый черновой рез до 550 мм²/мин, что на 22 % выше, чем у Sodick. Зато средний расход проволоки 0,35 кг/ч, против 0,28 кг/ч на ALN600G благодаря функции i-Groove. На длинных сериях экономия достигает 2,4 кг проволоки в месяц.
Швейцарская модель оснащена приводом с линейным мотором, как и Sodick. Однако контроллер Vision 5 требует ручного подбора режимов, особенно на титановых сплавах. Испытания НИЦ «ПромМех» (Май 2023) показали, что переход с стали 1.2343 на титан Ti6Al4V занял 18 мин, в то время как LN-Pro выполнил это автоматически за 5 мин.
По сумме характеристик ALN600G выделяется наиболее низкими эксплуатационными расходами и интуитивной настройкой, оставаясь при этом в среднем ценовом сегменте.
Заводской сертификат калибровки на каждую машину включает:
• прямолинейность 0,003 мм на 600 мм,
• перпендикулярность 0,002 мм,
• повторяемость позиционирования 0,001 мм.
Эти цифры подтверждены лабораторией Mitutoyo OSAKA номер отчёта Q-231-22. На практике это значит, что при вырезке пуансона 120 × 120 мм за один проход последующая сборка с матрицей выполняется без притирки.
В годовом разрезе основные статьи расходов формируются так:
За счёт низкого расхода проволоки и рекуперации энергии ALN600G даёт экономию до 320 тыс ₽ в сравнении с машиной на ШВП той же производительности. Для цеха с двумя сменами это окупает разницу в цене за 2,8 года.
ALN — уже третья ревизия из линейки «LN». Первая версия 2015 года с индексом ALC имела контроллер LN-2W и скорость 380 мм²/мин. Сегодняшний ALN600G быстрее на 18 %, имеет дополнительный ход Z + 50 мм и поддерживает телеметрию IoT. Всё это показывает эволюцию модели и готовность производителя поддерживать клиентов длительным апгрейдом ПО — обновление прошивки до v3.12 в 2023 году было бесплатным для пользователей, зарегистрированных на портале My Sodick.
ALN600G сочетает безконтактные линейные приводы, интеллектуальную систему LN-Pro и экономичное потребление энергии. Эти качества делают станок востребованным у предприятий точного формообразования, изготовителей аэрокосмических компонентов и медицинских стартапов, где каждая микронная точность и каждый час простоя переводятся в реальные деньги. Благодаря совокупности производительности, малых затрат и стабильной геометрии Sodick ALN600G становится оптимальным выбором для компаний, стремящихся к безупречному качеству деталей при конкурентной себестоимости.
