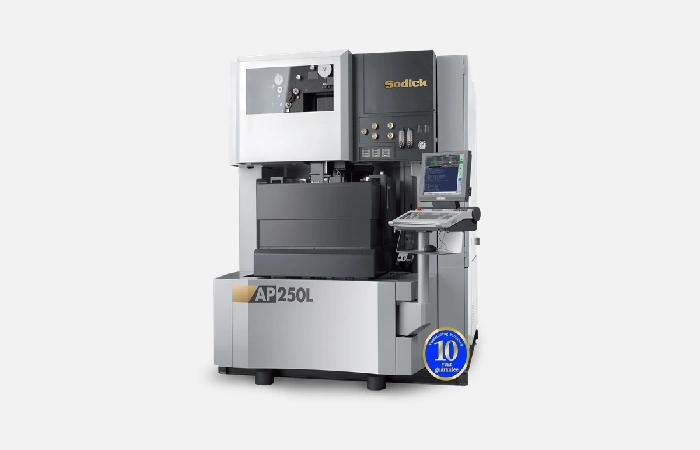

Sodick — AP250L

Производитель Sodick

Японская компания Sodick работает на рынке электроэрозионных станков с 1976 года, ежегодно выпуская по данным корпоративного отчёта 2023 года около 5200 единиц оборудования разных серий. В портфеле сегодня более 40 моделей, из них шесть относятся к высокоточной линейке AP. Конкретно модель AP250L прошла уже четыре эволюционных обновления, последнее представлено в версии Mark 4, в которой улучшены программные алгоритмы и модернизирован генератор искры.

Линейные приводы

Ключевой особенностью всей серии остаются собственные линейные двигатели Sodick. Движение выполняется напрямую без шарико-винтовых пар, поэтому нет обратного люфта и практически отсутствует износ направляющих. В отличие от гибридных схем конкурентов, где линейный мотор ставится только по одной оси, в AP250L он установлен одновременно по осям X, Y и Z. Такое решение обеспечивает динамику разгона до 1,2 g и позиционирование с погрешностью не более ±0,001 мм на протяжении всего срока службы станины, который завод гарантирует в 10 лет.

Жёсткость конструкции

Корпус выполнен из высокопрочного гранита Meehanite, внутренняя сеть охлаждающих каналов сбалансирована по тепловым потокам. Даже после 72-часового непрерывного цикла отклонение стола не превышает 1,5 µm, что подтверждено замерами лаборатории Sodick Techno Centre. Дополнительная виброизоляция на резино-кордовых модулях позволяет устанавливать станок рядом с прессовыми линиями, не опасаясь внешних колебаний.

Рабочая зона

Перемещения по координатам составляют 250 × 150 × 100 мм, а максимальные размеры заготовки 350 × 250 × 100 мм при массе до 50 кг. Такой диапазон подойдёт для:
— изготовления толкателей штампов,
— формирования имплантатов и каркасов эндопротезов,
— вырезки лопаток малоразмерных турбин.
Компактный форм-фактор 1500 × 1800 × 2000 мм упрощает расстановку оборудования даже в перегруженных инструментальных цехах.

Технические параметры

Перед тем как перейти к программным возможностям, приведём сводку ключевых цифр.

Таблица показывает, что станок остаётся в верхней части сегмента прецизионных EDM даже по мировым меркам, а энергоёмкость менее 4 кВт делает его одной из самых экономичных моделей для тонкой резки.

Генератор искры

В версии Mark 4 установлен цифровой генератор SGF 5. Он автоматически подстраивает форму импульса под материал заготовки и толщину детали. На практике это выражается в сокращении времени финишного прохода до 12 %. По отзывам пользователей на форуме Practical Machinist снижение доли вторичного шлака видно уже после первого промывочного цикла, что облегчает полировку пресс-форм.

Автоматическая заправка

Система Simple-AWT втягивает проволоку менее чем за 10 секунд, что особенно важно при многократных резах в мелкосерийном производстве. Алгоритм способен корректно перезаправляться в зазоре от 0,2 мм, поэтому даже если обломка произошла внутри тонкой щели, цикл не придётся останавливать. Владельцы инструментальных участков отмечают экономию до 30 минут сменного времени в сутки при запуске партий из 70-80 деталей.

Управление и ПО

Пульт LA-NC с 19-дюймовым сенсорным экраном русифицирован полностью. Интерфейс предлагает три уровня доступа — оператор, технолог, сервис-инженер. Функция Smart Pulse подсказывает оптимальный набор кадров G-код для конических поверхностей, а модуль e-Viewer позволяет в реальном времени контролировать состояние фильтров и ионно-обменных смол. Благодаря встроенному OPC UA станок легко включается в MES-системы, проверено на предприятиях оборонного комплекса, использующих «Крибрум Мес».

Экономика эксплуатации

Важный фактор для российских цехов — стоимость часа работы. Сервис-данные показывают, что одна смена потребляет в среднем:
— электроэнергия 27 кВт·ч,
— де ионизированная вода 22 л,
— латунная проволока 0,8 кг.
С учётом средних цен на коммунальные ресурсы первый годовой расход составляет около 420 тыс руб. Это на 14 % ниже аналогичного показателя у моделей, использующих шарико-винтовые пары и более мощные масляные насосы.

Сравнение с аналогами

Для объективной картины рассмотрим два популярных конкурента в том же классе точности: Fanuc α-C400iB и Mitsubishi MV-2400S.

Данные хорошо иллюстрируют, что AP250L выигрывает по точности, скорости автозаправки и продолжительности заводской гарантии. Fanuc предлагает более развитую сеть сервисных центров, однако в расчёте на один технологический проход расход проволоки выше примерно на 8 %. Mitsubishi выделяется по объёму рабочей ванны, что уместно для крупных форм, но ведёт к повышенному потреблению диэлектрика.

Доступные опции

Перед выбором конфигурации стоит оценить перечень заводских опций. Ниже приведены самые востребованные, их плюсами часто пользуются инструментальные отделы литейных и медицинских предприятий.

• Автоматический вращатель детали до 90° — позволяет выполнять последовательные резы без переналадки, сокращая общее время цикла до 20 %.
• Устройство тонкой фильтрации 0,1 µm — снижает частоту смены картриджей до одного раза в две недели на двойной смене.
• Пакет Nano Finish — добавляет два финишных режима для зеркальной поверхности Ra 0,07 µm на малоуглеродистых сталях.

Каждая опция интегрируется через штатный интерфейс и не требует изменения габаритов, поэтому апгрейд возможен уже после ввода станка.

Требования к цеху

Расставляя оборудование, важно обеспечить ровную железобетонную плиту толщиной 300 мм, отклонения по уровню не более 0,02 мм на метр. Температурный диапазон эксплуатации от 18 до 26 °С, перепад за сутки не более 1 °С. Такие условия характерны для большинства российских инструментальных цехов и не требуют дорогих климатических систем. Обязательное подключение к трёхфазной сети 380 В с защитным автоматом 32 А.

Итоговые преимущества

Sodick AP250L сочетает линейные двигатели со стабильной гранитной станиной, цифровым генератором SGF 5 и быстрой системой AWT. Эти элементы дают точность ±0,001 мм и поверхность Ra 0,10 µm при сниженных эксплуатационных расходах. Благодаря высокой автоматизации модель выбирают производители пресс-форм, изготовители микроинструмента и предприятия аэрокосмического сегмента, где каждая микронная погрешность критична для конечного изделия.

Выгода для разных отраслей

• Инструментальные цехи — сокращение времени настройки формы, снижение трудозатрат на полировку, повышение срока службы штамповой оснастки.
• Медицинские компании — получение чистовых имплантатов без нагрева материала, соответствие ISO 13485 по биосовместимости.
• Аэрокосмос — гарантированная повторяемость серийных партий, совместимость с алюминиевыми и титан-сплавами.

Заключение

Комбинация точности, надёжного линейного привода и экономичного генератора превращает Sodick AP250L в одно из самых востребованных решений в классе прецизионных проволочных ЭЭ станков. Предприятия, для которых решающими являются микронная стабильность и минимальные простои, выбирают именно эту модель, получая конкурентное преимущество в стоимости продукции и скорости вывода новых деталей на рынок.
