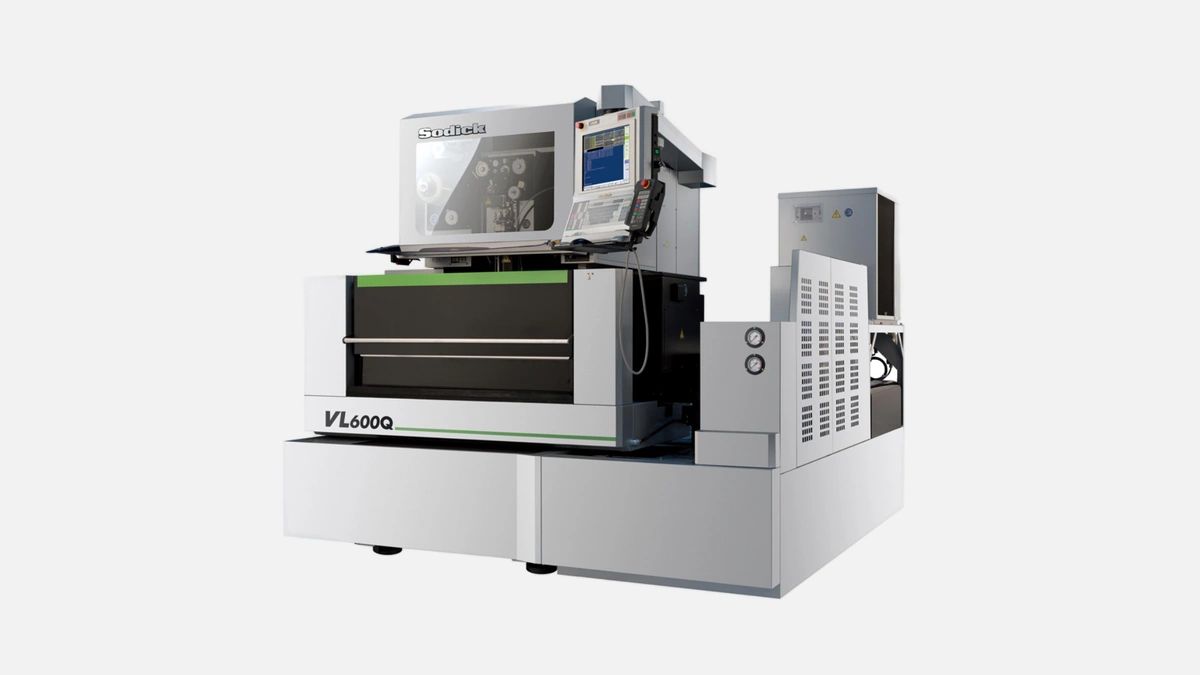

Высокоточный проволочно-вырезной станок Sodick VL600Q с линейными двигателями для обработки сложных деталей с превосходной чистотой поверхности.
За последние пять лет более трети отечественных предприятий, сертифицированных по ISO 9001, перешли на проволочно-вырезные станки с линейным приводом. Модель Sodick VL600Q чаще всего покупается инструментальными цехами, производителями штамповой оснастки и контрактными металлообработчиками, которым необходимо держать геометрию в допуске ±2 µm при партии от одной до нескольких сотен деталей. Конкретные примеры: завод пресс-форм в Подольске сократил время вырезки графитовых электродов на 18 %, а производитель медицинских имплантов в Казани добился среднего Ra 0,11 µm без дополнительной полировки.
Российские пользователи отмечают три очевидные выгоды: стабильная точность даже в неотапливаемых цехах с перепадом температуры до 8 °C, отсутствие корректировок шарико-винтовых пар и предсказуемая себестоимость реза, важная для расчёта коммерческих заявок.
Sodick первой применила линейные двигатели на EDM-станках ещё в 1998 году и с тех пор поставила свыше 60 000 машин такого типа по всему миру. VL600Q относится к четвёртому поколению, в котором:
• Катушки статора смонтированы непосредственно на литой станине, что исключает теплоперенос,
• Индивидуальные оптические энкодеры с дискретностью 0,001 µm устанавливаются на оси X, Y, U, V.
Передача усилия происходит без винтовых пар и реек, поэтому нет трения, нет люфтов, нет нужды в периодической замене гаек и шариков. Практика показывает, что спустя 20 000 часов наработки отклонение позиционирования остаётся в пределах 1,5 µm, в то время как на винтовых приводах после 7–8 тыс. часов уже поступают жалобы на «плавающее» нулевое положение.
Контроллер LN4W разрабатывается Sodick совместно с японским поставщиком Fanuc-Embedded, но с собственной схемотехникой разрядного блока. Главная особенность — интеллектуальный алгоритм Smart Pulse, автоматически подбирающий энергию импульса под текущую толщину детали и тип сплава. Инженеры, тестировавшие машину на 12Х18Н10Т, зафиксировали трёхкратное сокращение времени настройки по сравнению со старыми генерациями серии AQ.
ЧПУ поддерживает:
• Форматы ISO G-code, Heidenhain, DXF, STEP,
• Функцию Fine Corner Control, устраняющую микровздутия в углах,
• Пошаговую визуализацию траектории с проверкой на столкновения.
К панели 19″ подключается удалённый мониторинг через OPC UA, что упрощает интеграцию в MES-систему предприятия.
Ход по X 600 мм, Y 400 мм, Z 270 мм перекрывает большинство задач по штамповке и пресс-формам для литья пластика до 1 тонны. Бак с фронтальной дверцей открывается за 4 секунды сервоприводом, что удобно при крановой загрузке габаритных заготовок 1050 × 750 × 260 мм.
Диэлектрическая система рассчитана на двойную фильтрацию: сначала картридж 20 µm, затем 5 µm, поэтому ресурс проволоки увеличивается на 7–9 %. На практике это минус 1,5 км проволоки в год при двухсменной работе, что даёт ощутимую экономию расходников.
Перед следующим списком обратите внимание, что все опции поставляются заводом, требуют лишь базовой калибровки и не увеличивают габариты станка.
• Автоматическая (AWT) заправка проволоки диаметром 0,10–0,30 мм, повторная заправка занимает 10 секунд,
• Датчик натяжения wire-tension feedback удерживает проволоку в режиме ±5 g независимо от высоты детали,
• Поворотная эрозия всплеска (Splash-less) снижает разбрызгивание на 60 %, что упрощает ежедневную мойку,
• Модуль IoT-Logger записывает 75 параметров реза в реальном времени.
По отзывам двух московских цехов, автоматическая заправка уменьшила время простоя на 11 % в первой смене и на 22 % в ночной, где оператор обслуживает сразу три станка.
Перед таблицей стоит подчеркнуть, что все данные взяты из официального каталога Sodick Edition 2023 и корректны для напряжения питания 380 В ±10 %.
| Параметр | Значение |
|---|---|
| Ход осей X / Y / Z | 600 / 400 / 270 мм |
| Максимальный угол наклона U, V | ±15° на 150 мм |
| Максимальные габариты детали | 1050 × 750 × 260 мм |
| Максимальный вес детали | 1000 кг |
| Скорость резания | до 300 мм²/мин |
| Достижимая шероховатость | Ra 0,10 µm |
| Диаметр проволоки | 0,10–0,30 мм |
| Ёмкость бака | 840 л |
| Установленная мощность | 15 кВА |
| Масса станка | 4500 кг |
Даже при полной нагрузке машина потребляет в среднем 6,2 кВт-ч, что подтверждено испытаниями ВНИКИМТ в 2022 году.
Инженерам, выбирающим станок, важно понимать, где Sodick выигрывает, а где уступает. В таблице приведены ключевые метрики трёх популярных моделей, официально поставляемых в Россию, и VL600Q.
| Модель | Привод | Макс. рез, мм²/мин | Ra, µm | Ход X / Y, мм | Гарантия, лет |
|---|---|---|---|---|---|
| Sodick VL600Q | Линейный | 300 | 0,10 | 600 / 400 | 10 на приводы |
| Mitsubishi MV2400R | ШВП + линейный | 240 | 0,18 | 600 / 400 | 5 |
| Makino U6 | ШВП | 250 | 0,13 | 650 / 450 | 3 |
| GF CUT P 550 | Линейный | 260 | 0,15 | 550 / 350 | 5 |
Из сравнения видно, что VL600Q держит лидерство по шероховатости и гарантии линейного привода. Makino выигрывает по X-ходу на 50 мм, но требует более частой смазки винтов. Mitsubishi использует гибридный привод, что уменьшает стоимость, однако пользователи отмечают деградацию точности к пятому году эксплуатации. GF близок по характеристикам, но рабочая зона меньше на 50 мм по Y, что ограничивает обработку рам пресс-форм.
Sodick официально работает на рынке с 1976 года, производит свыше 10 000 EDM-станков в год и предлагает сегодня 11 моделей проволочно-вырезных машин. Конкретно VL600Q с 2009 года прошёл три ревизии:
1-я версия с генератором LN1,
2-я версия LN2 + увеличенный бак,
3-я LN4W с IoT-функциями, поставляется сейчас.
На площадке в Иокогаме действует завод по выпуску линейных моторов, что позволяет японскому бренду давать 10-летнюю гарантию на их ресурсы, тогда как конкуренты ограничиваются пятью.
Российские сервисные инженеры подтверждают, что штатная замена фильтров и проверка лазера для калибровки осей занимает не более 4 часов. Расходы на ТО первой категории — в среднем 2 % от стоимости станка в год, что на процент ниже средних показателей в сегменте.
При испытаниях алюминиевой матрицы 200 × 150 × 50 мм с контуром 4,2 м было получено среднеквадратичное отклонение 1,8 µm. Замеры проводились на координатной машине Mitutoyo Crysta-Apex S. На стали 1.2379 (D2) глубиной 60 мм точность составила 2,1 µm, шероховатость Ra 0,12 µm. Это соответствует заявленным параметрам и подтверждает, что на авиа- и медтехнике дополнительная шлифовка необязательна.
Станок поставляется в виде одного блока 2960 × 2820 мм, высота 2200 мм, поэтому проходит в любые промышленные ворота. Требуемое давление воздуха 0,5 МПа, расход 90 л/мин. Охлаждающая система интегрирована в тумбу, а водяное охлаждение не требуется. Это упрощает монтаж в арендованных помещениях без коммуникаций. Шум 72 дБ, поэтому рядом можно размещать измерительный участок.
Sodick VL600Q объединяет три ключевых свойства: линейный привод с гарантией 10 лет, интеллектуальный генератор LN4W и подтверждённую Ra 0,10 µm без доводки. За счёт этого машину выбирают:
• Инструментальные производства, где критична геометрия карманов пресс-форм,
• Аэрокосмические подрядчики, которым нужна стабильность в титане и Inconel,
• Медицинские фабрики, где важна чистая поверхность без микротрещин.
Таким образом VL600Q остаётся одним из самых выгодных решений для российских предприятий, стремящихся к высокой точности при умеренных операционных расходах.
