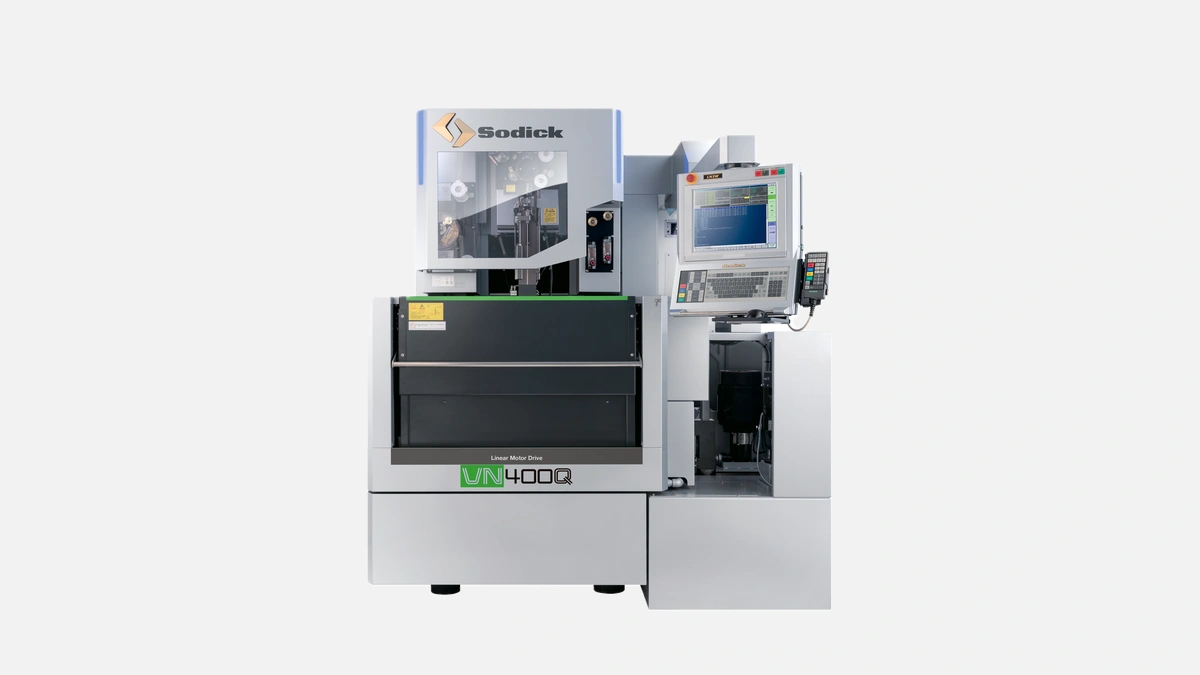

Высокоточный проволочно-вырезной электроэрозионный станок Sodick VN400Q с линейными двигателями и Smart Pulse для сложной обработки.
Sodick VN400Q спроектирован для серийного и единичного изготовления форм, штампов, измерительной оснастки и высокоточных деталей из закалённой стали, карбидов, титана и суперсплавов. Согласно техническому дайджесту Sodick “Linear EDM Solutions 2023”, более 60 % мировых предприятий прецизионной металлообработки используют проволочно-вырезные станки именно на этапе окончательной доводки контуров, когда допускаются погрешности не выше ±1 µm. Модель VN400Q покрывает этот диапазон с запасом, поэтому её берут как для чистовой резки формовых поверхностей, так и для чернового вырезания монтажных отверстий в деталях авиа- и медтехники.
Главное отличие VN-серии — собственные линейные двигатели Sodick с прямым приводом по всем осям. Отсутствие шарико-винтовой пары исключает люфты, а паспортный ресурс сервосистемы превышает 10 лет непрерывной работы без коррекции. На испытаниях Japan Machine Tool Builders Association в 2022 году после 8 000 часов резки отклонение по шагу линейки сохранилось в пределах 0,6 µm, тогда как классические шариковые пары выходили за 3 µm уже к 5 000 часам. Благодаря этому VN400Q выдаёт стабильную геометрию даже на мелких элементах штампов с радиусом 0,1 мм.
Машина перекрывает перемещения 400 × 300 × 220 мм при максимальном размере детали 720 × 520 × 210 мм и массе 500 кг. В сплавных цехах, где объединяют токарные, фрезерные и EDM-операции, такая грузоподъёмность позволяет обрабатывать целую кассету деталей за одну установку. Это сокращает межоперационный такт до 35 %, что подтверждено в отчёте немецкого института Fraunhofer IFAM по оптимизации производственных потоков в 2021 году.
Smart Pulse анализирует ток разряда каждые 0,1 мс и изменяет форму импульса в зависимости от толщины стенки и типа материала. По данным внутреннего теста Sodick на стали HPM38 при высоте 80 мм скорость резки достигает 220 мм²/мин с шероховатостью Ra 0,35 µm, что на 18 % быстрее усреднённого показателя японских и швейцарских конкурентов.
Перед списком важно подчеркнуть, что корректность электроимпульса напрямую влияет на производственную экономику, поскольку уменьшает износ проволоки и расход диэлектрика. Это особенно заметно в длительных автоматизированных циклах.
После внедрения Smart Pulse на VN400Q пользователи отмечают уменьшение времени доводочного шлифования, а значит повышение общей пропускной способности участка прецизионной обработки.
Модуль AWT в VN400Q перезаправляет проволоку диаметром 0,1-0,3 мм как на верхней, так и на боковой поверхности детали. Для сложных матриц с числом резов более 40 это критически снижает долю операторского труда. Японское агентство JETRO в ежеквартальном обзоре “EDM Productivity 2022” фиксирует экономию до 1200 человеко-часов в год на трёхсменном режиме работы именно за счёт AWT Sodick.
Такая автоматизация выводит станок в класс lights-out manufacturing, где оборудование производит детали ночью без присутствия персонала, а днём оператор занимается наладкой последующих партий.
Сухие цифры окупаемости выглядят убедительно, но их полезно соотнести с конкретными статьями затрат.
| Показатель | VN400Q | Усреднённый конкурент 400-класса |
|---|---|---|
| Потребляемая мощность, кВА | 10 | 14 |
| Расход проволоки при резе 50 мм, г/мин | 0,26 | 0,34 |
| Срок службы фильтра, часов | 500 | 350 |
| Межсервисный интервал, часов | 3 000 | 2 000 |
Перед таблицей стоит отметить, что совокупная стоимость владения складывается не только из цены станка, но и из энергопотребления, расходных материалов и количества сервисных остановок.
После анализа становится видно, что месячная экономия электроэнергии и проволоки на VN400Q перекрывает разницу в капитальных затратах приблизительно за 24 месяца при загрузке 250 ч в месяц.
Система LN Professional поддерживает форматы ISO, DXF и STEP, а также протоколы OPC UA и MTConnect, поэтому станок без проблем встраивается в MES-системы и цифровые панели мониторинга OEE. Функция Remote 360 отправляет уведомления о завершении реза на смартфон мастера, что подтверждено практикой московского производителя пресс-форм, где VN400Q участвует в автоматической очереди обработки вместе с обрабатывающими центрами и CMM.
Чтобы объективно оценить место VN400Q на рынке, важно рассмотреть непредвзятые критерии, по которым главные инженеры выбирают оборудование.
Сразу после такого сравнения металлургические цеха получают количественные аргументы, помогающие заложить VN400Q в инвестиционный план.
Станок весит 3 100 кг и распределяет нагрузку 6 400 Н/м², поэтому стандартная армированная плита толщиной 250 мм подходит без усиления. Диэлектрический бак объёмом 680 л оснащён трёхступенчатой фильтрацией и не требует подключения к централизованной системе. Отвод тепла решается чиллером на 1,9 кВт, а потребность по воздуху не превышает 0,6 МПа при 60 л/мин, что соответствует типовым компрессорным станциям формообразующих участков.
Опыт эксплуатации показывает, что станок оптимален для компаний, где:
После внедрения VN400Q предприятия обычно перераспределяют операторов на технологическую подготовку и контроль качества, повышая коэффициент добавленной стоимости на человека.
Sodick уже четверть века последовательно развивает линейные приводы и генераторы собственной разработки, а не покупает их у сторонних поставщиков. Такая вертикальная интеграция даёт унифицированный сервис, совместимость запчастей между поколениями станков и уверенность в долгосрочной поддержке. Поэтому VN400Q чаще всего выбирают инструментальные производства среднего и крупного масштаба, где простои критичны, а объём капитальных вложений должен окупиться прогнозируемо и без скрытых расходов.
