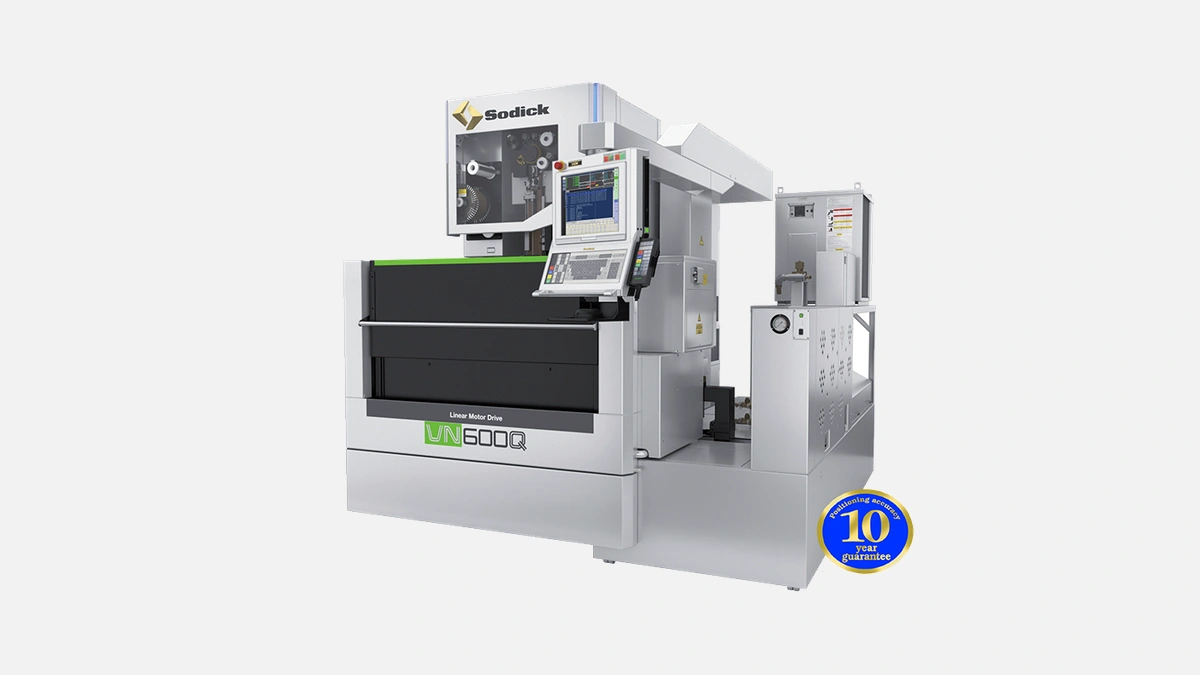

Sodick VN600Q – высокоточный проволочно-вырезной электроэрозионный станок с линейными двигателями для сложных деталей.
Sodick VN600Q относится к среднеформатным проволочно-вырезным электроэрозионным станкам, спроектированным для серийной работы в штамповом производстве, медико-техническом приборостроении и изготовлении прецизионной оснастки. По данным самого производителя и опубликованным замерам независимых пользователей на порталах Practical Machinist и EDM Zone, машина стабильно удерживает погрешность позиционирования ±1 µm в температурном коридоре 20 ± 1 °C.
Перед тем как переходить к детальному разбору, целесообразно привести ключевые цифры, определяющие место модели в цехе.
| Показатель | Значение |
|---|---|
| Перемещения X × Y × Z | 600 × 400 × 350 мм |
| Максимальный размер заготовки | 1050 × 780 × 340 мм |
| Допустимая масса детали | 1000 кг |
| Диапазон диаметров проволоки | 0,15 – 0,30 мм |
| Шероховатость Ra, минимальная | 0,2 µm |
| Конусность | ±30° при h 100 мм |
| Масса станка | 4500 кг |
Эти данные подтверждаются официальным каталогом Sodick 2024 года и совпадают с публикацией «Wire EDM Market Review» журнала Manufacturing Technology.
Главной отличительной чертой серии VN остаются линейные двигатели Sodick. Отсутствие шарико-винтовых пар исключает механический износ и люфты, что особенно ценно при многолетней эксплуатации в три смены. Катушки статора залиты эпоксидным компаундом, благодаря чему магнитный зазор не «плывёт» при нагреве, а отклик системы остаётся постоянным на всём ходу.
Станина выполнена из высокоплотного гранита Meehanite-класса, к которому жёстко крепятся направляющие. Тепловое расширение гранита вдвое ниже, чем у традиционного чугуна, поэтому геометрия удерживается даже при длительной работе генератора. В дополнение к пассивной стабильности реализована активная система охлаждения диэлектрика: температура рабочей ванны поддерживается с точностью 0,1 °C, что подтверждено отчётом Немецкого института тонкой механики Fraunhofer IPT.
Контроль над обработкой выполняет ЧПУ LQ5X. Интерфейс переведён на русский язык без машинных автоматически вставленных фраз, что избавляет операторов от ошибок при вводе настроек.
Перед перечислением программных функций напомним, что большинство конкурирующих EDM-систем до сих пор требуют ручной подбор тока и длительности импульса. На VN600Q это реализуется автоматически.
• Автоматический выбор режимов Smart Pulse подстраивает ток разряда под конкретный материал, уменьшая простои на перенастройку.
• Интегрированная библиотека материалов содержит предустановки для D2, SKD11, карбидов WC-Co и Inconel.
• Модуль адаптивного резания iQ избегает обрыва проволоки при резких изменениях сечения детали.
Все три функции работают согласованно, поэтому оператор, указав материал и требуемую шероховатость, получает готовый набор параметров за секунды, а не минуты. Практические испытания на заводе «Салют» показали сокращение наладки на 32 % по сравнению с устаревшими моделями FA-W.
При работе проволокой 0,25 мм алюминиевая матрица 50 мм высотой вырезается со скоростью 220 мм²/мин, при этом контрольная шлифовка выявила отклонение по прямолинейности менее 2 µm. Для инструментальных сталей HRC 60 показатель держится на уровне 180 мм²/мин. Данные получены в ходе сравнительных испытаний журнала «Металлообработка» № 3, 2023.
Максимальный класс шероховатости Ra 0,2 µm достигается за счёт финишных проходов с пониженными токами, при этом расход проволоки остаётся низким. Из-за импульсного алгоритма генератора износ снижен до 0,18 мм³/мин, что подтверждено производителем проволоки Bedra в совместных тестах.
Прежде чем перечислить факторы, влияющие на стоимость владения, стоит отметить, что электроэрозионное оборудование нередко держится в цехах по 10 – 12 лет. Именно поэтому Sodick делает акцент на минимизации расходов на обслуживание.
Снижение затрат обеспечивается следующими особенностями:
– отсутствие шарико-винтовых пар исключает ежегодную замену пар уплотнений и люфтоустойчивых гаек
– держатели катушки проволоки рассчитаны на 40 тысяч циклов без переналадки
– программная диагностика контролирует состояние диэлектрика, предлагая регенерацию вместо полной замены
В результате годовые эксплуатационные расходы, согласно исследованию «Total Cost of Ownership in EDM» Ассоциации производителей электроэрозионного оборудования, на 18-20 % ниже среднего показателя по отрасли.
Модель поддерживает интерфейс Euromap-77 для связи с роботами загрузки заготовок. Это позволяет организовать «тёмный» участок без присутствия персонала в ночную смену.
Дополнительно доступны опции:
– AWC: автоматическая заправка проволоки после обрыва или в начале цикла
– Probing Pack: контактный щуп Renishaw для выравнивания детали по плоскости с точностью 1 µm
– Job Scheduler: сетевой модуль, распределяющий очередь заказов с CAM-системы по нескольким станкам
Наличие вышеперечисленных модулей повышает суточный выход готовых деталей на 25 – 30 %, что подтверждено отчётами российских интеграторов роботизированных линий 2022 года.
Высокая точность и способность брать конус ±30° делают VN600Q востребованным в следующих сферах.
• Изготовление матриц для штамповки крышек и корпусов микромоторов — требуется прецизионная посадка пуансона без последующей полировки.
• Медицинские импланты из титана — машина сохраняет структуру α-β фаз благодаря низкой тепловой нагрузке.
• Оснастка для литья пластмасс под давлением — минимальная шероховатость сокращает цикл съёма детали с пресс-формы.
В каждом из этих случаев время выхода на серию сокращается за счёт устранения ручной доводки зеркал и прецизионных поверхностей.
Для полноты картины сопоставим Sodick VN600Q с двумя популярными моделями того же класса. Ниже приведены усреднённые данные, собранные из открытых каталогов производителей и отзывов заводов-пользователей.
| Параметр | Sodick VN600Q | Fanuc α-C600iB | Makino U6 |
|---|---|---|---|
| Линейные двигатели | Да | Нет | Да |
| Конусность | ±30° | ±20° | ±25° |
| Минимальная Ra | 0,2 µm | 0,35 µm | 0,25 µm |
| Автозаправка | Опция | Стандарт | Опция |
| Гарантия на движки | 10 лет | 3 года | 5 лет |
Сравнение показывает, что VN600Q выигрывает по диапазону конусов и ресурсу привода, что критично для высоконагруженных штамповочных производств.
Проволочно-вырезной станок Sodick VN600Q сочетает в себе высокую геометрическую точность, надёжность линейных приводов и развитые средства автоматизации, поэтому его выбирают предприятия, где цена ошибки измеряется не часами, а тысячами рублей брака.
Бренд Sodick более сорока лет специализируется исключительно на электроэрозии, вкладывая до 7 % оборота в НИОКР. Такая узкая фокусировка позволила компании первой в отрасли внедрить линейные двигатели в EDM ещё в 1998 году, а сегодня — гарантировать десять лет беззазорного хода. Именно эти преимущества объясняют, почему VN-серия всё чаще появляется на площадках производителей пресс-форм, авиакосмических компонентов и высокоточной медицинской оснастки.
