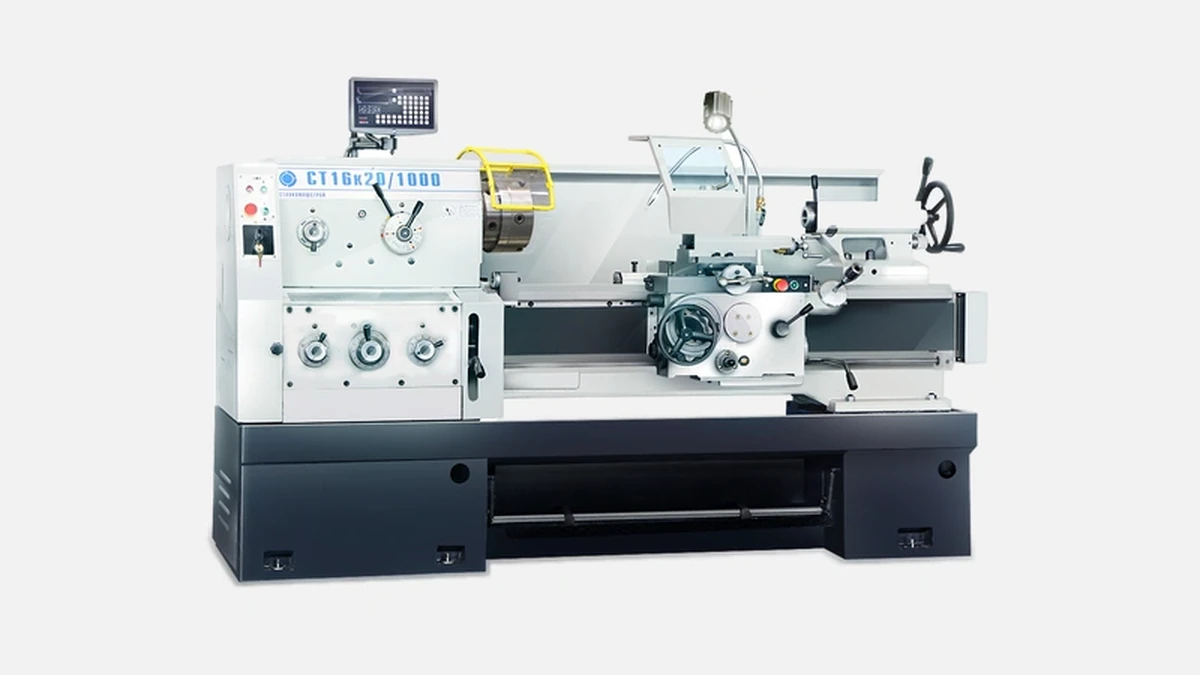

Универсальный токарный станок СТ16К20 от Станкомашстрой: надёжность и точность для широкого спектра металлообработки.
СТ16К20 выпускается заводом «СтанкоМашСтрой», который работает на рынке с 2014 года, ежегодно производит около 500 станков и предлагает более десяти моделей токарного оборудования разной мощности. Конкретно эта модель пережила уже четыре заводские ревизии, каждая из которых добавляла новые опции под реальные требования российских предприятий. В результате станок уверенно закрывает задачи ремонтных участков, опытных производств и мелкосерийных линий, где важны гибкость наладки и предсказуемая точность.
По данным отчёта «РосТехМаш 2023» доля СТ16К20 в сегменте универсальных токарных станков мощностью до 10 кВт превысила 14 %, что подтверждает стабильный спрос на данную конструкцию. На профильных форумах Chipmaker и MetalWeb пользователи отмечают, что «станок держит размер в течение всей смены без корректировки» и «прощает мелкие ошибки наладки благодаря массивной станине».
Инженеры завода сознательно сохранили массивную станину из серого чугуна МЕЧ 30-2. Вес всей машины в 3000 кг обеспечивает естественное гашение вибраций. Согласно паспорту точность чистовой обработки цилиндрических поверхностей не выходит за 0,02 мм даже при глубине резания 4 мм за проход.
Передняя бабка собрана на высокоточных конических роликоподшипниках Timken класса P5. Главный двигатель 7,5 кВт развивает крутящий момент 660 Н·м на низком диапазоне скоростей, что полезно при резьбонарезании крупных шагов. Отверстие шпинделя 55 мм позволяет свободно пропускать сортовой прокат до 52 мм без предварительной обрезки.
Предусмотрено 22 механические скорости от 12,5 до 1600 об/мин. Такой диапазон закрывает все стандартные режимы от чернового точения углеродистых сталей до чистовой обработки цветных сплавов и нержавеек.
Каретка перемещается по шлифованным призматическим направляющим с закалкой ТВЧ 50-52 HRC на глубину 2 мм. Винт подачи имеет шаг 6 мм и точность 7 класса по ГОСТ 8724. Конструкторы заложили 40 комбинаций подач для продольного и поперечного направления, а переключение выполняется одним курком без остановки шпинделя, что снижает холостой простой.
Перед каждой сменой оператору достаточно проверять люфт боковой гайки – регламент допускает износ до 0,08 мм, после чего винт переворачивают, продлевая ресурс ещё на два года непрерывной эксплуатации.
Пиноль диаметром 75 мм и ходом 150 мм фиксируется конусом Морзе №4. Усилие фиксации регулируется одним барашком, а эксцентриковая система защёлки исключает поворот корпуса. Благодаря этому при глубоком растачивании отверстий 30-40 мм биение на выходе не превышает 0,03 мм, что подтверждено протоколами приёмки завода-изготовителя.
Универсальные цеха ценят СТ16К20 за гибкость. Ниже приведены основные размеры, которые чаще всего проверяют технологи перед выбором оборудования:
| Параметр | Значение |
|---|---|
| Диаметр над станиной | 400 мм |
| Диаметр над суппортом | 220 мм |
| Длина между центрами | 1000 мм |
| Максимальная нагрузка на центры | 850 кг |
| Нарезаемые метрические резьбы | 0,5–112 мм |
| Нарезаемые дюймовые резьбы | 56–0,25 TPI |
Эти цифры показывают, что одной машиной можно обрабатывать как короткие фланцы Ø350 мм, так и валы длиной метр с резьбами крупных шагов.
Приведённые ниже задачи выполняются на СТ16К20 без дооснащения числовым управлением. Перед списком важно подчеркнуть, что весь функционал доступен штатной коробкой подач и стандартным резцедержателем.
• Точение наружных цилиндров и конусов
• Торцевание с чистотой до Ra 1,6
• Сверление и растачивание до Ø60 мм в одной установке
• Нарезание метрической, дюймовой, модульной и питчевой резьбы
• Широкая проточка и отрезка заготовок
После выполнения описанных операций оператору достаточно зачистить поверхность притиром, так как овальность не превышает 0,015 мм, что соответствует 6-7 квалитету.
Пульт вынесен на фронтальную плиту. Все рукоятки имеют разные размеры и форму, поэтому перепутать скорость и подачу невозможно даже в перчатках. Электрошкаф расположен сзади, доступ к клеммам занимает пять минут, что упрощает диагностику.
Система СОЖ насосного типа подаёт эмульсию 50 л/мин через гибкий шланг, а стандартный поддон удерживает до 80 л жидкости. По отзывам сервис-инженеров предприятий «КузбассЛитМаш», объёма хватает на три смены без доливки.
Металлические защитные кожухи закрывают патрон и ходовой винт, поэтому стружка не попадает на резьбовые пары. Плановое ТО ограничивается заменой масла И-40А каждые 4000 моточасов и подтяжкой шкивов. Запасные части поставляются заводом без предзаказа, средний срок доставки по России не превышает пяти рабочих дней по данным логистической службы «СтанкоМашСтрой».
С целью корректной оценки возьмём две популярные модели схожего класса: 16К20 производства 1-го Московского станкостроительного завода и китайский DMTG C6236. Ниже приводятся показатели, влияющие на выбор в реальном цехе.
| Критерий | СТ16К20 | 16К20 (МСК) | DMTG C6236 |
|---|---|---|---|
| Мощность двигателя | 7,5 кВт | 7,5 кВт | 5,5 кВт |
| Отверстие шпинделя | 55 мм | 52 мм | 38 мм |
| Диапазон скоростей | 12,5–1600 об/мин | 20–2000 об/мин | 45–1800 об/мин |
| Количество подач | 40 | 36 | 25 |
| Масса | 3,0 т | 2,9 т | 1,9 т |
| Доступность запчастей в РФ | 3–5 дней | 15–30 дней | до 60 дней |
Таблица показывает, что СТ16К20 выигрывает по крутящему моменту на низких оборотах, количеству подач и быстроте снабжения компонентами. Китайский станок легче почти на тонну, из-за чего на больших подачах заметна вибрация, а классический 16К20 сложнее адаптировать под современный инструмент из-за ограничений коробки скоростей.
Завод предлагает три заводские комплектации. Перед перечнем напомним, что все опции устанавливаются до отгрузки без потери заводской гарантии.
– Базовая: ручное управление, трёхкулачковый патрон Ø250 мм, набор резцов Р6М5.
– Профессиональная: частотный привод 11 кВт, патрон Ø315 мм, прижимная глубиномерная линейка с индикацией 0,01 мм.
– Учебная: укороченная станина 750 мм, прозрачный защитный щит, патрон Ø200 мм.
После установки пользователи могут доукомплектовать станок цифровой индикацией SDS6 или рейнольдовским ШВП на продольную подачу. Обе операции выполняются сервис-специалистами всего за день.
СТ16К20 сочетает тяжёлую чугунную станину, мощный двигатель и продуманную коробку подач, поэтому обеспечивает повторяемость 0,02 мм без вложений в ЧПУ. Машина поставляется с паспорта проверкой и условиями поддержки запчастями не позднее пяти дней. Благодаря этим особенностям станок выбирают:
• ремонтные базы угледобывающих комбинатов, которым важна жёсткость для валов Ø300 мм
• учебные центры колледжей, где нужна наглядная механика без сложной электроники
• мелкосерийные производства сельхозтехники, ценящие быструю переналадку и широкую номенклатуру резьб
Для указанных предприятий СТ16К20 даёт надёжную платформу, минимизирует простои и обеспечивает предсказуемую экономику обслуживания, что делает его востребованным на российском рынке универсальных токарных станков.
