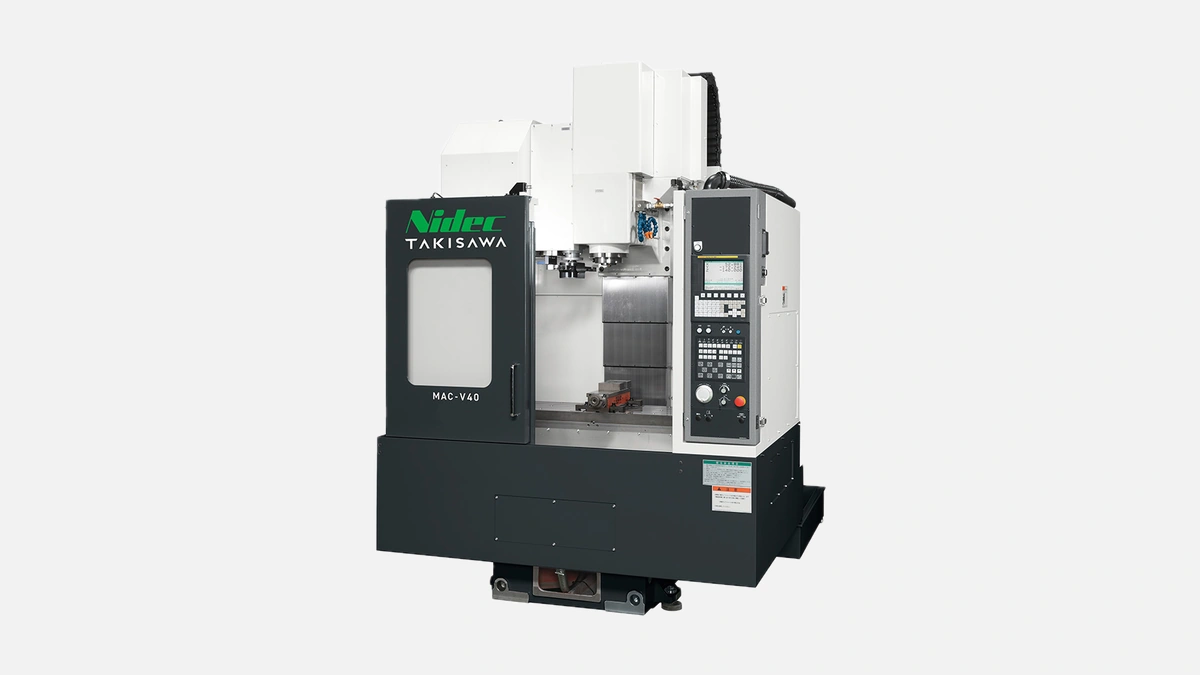

Вертикальный обрабатывающий центр TAKISAWA MAC-V40 обеспечивает высокую точность и стабильность при обработке сложных деталей.
Вертикальный обрабатывающий центр TAKISAWA MAC-V40 создан для серийного и штучного изготовления деталей сложного профиля из стали, чугуна и алюминиевых сплавов. Опытные пользователи ценят модель за сочетание жесткости, динамики и предсказуемой точности, которые подтверждены многолетней эксплуатацией на российских машиностроительных предприятиях.
Цельнолитая чугунная станина массой около 7,2 т выступает главным источником виброустойчивости. Литой корпус гасит колебания при глубоком фрезеровании и сверлении, снижая износ инструмента и повышая ресурс линейных направляющих. Такую конструкцию выбирают производители пресс-форм и штампов, где важна чистота поверхности после первой же проходки.
Передвижения по осям X 1050 мм, Y 510 мм, Z 510 мм реализованы на широких линейных направляющих с предварительно нагруженными каретками. Каждая ось комплектуется шлифованной шарико-винтовой парой класса C3, что сводит к минимуму тепловой дрейф и люфт. Быстрая подача 30 м / мин заметно сокращает холостой ход при обработке больших пластин или пакета мелких деталей на общем приспособлении.
Основу силовой части формирует мотор-шпиндель BT40 мощностью 18,5 кВт и диапазоном 60 – 8000 об/мин. Электродвигатель с прямым приводом стабильно держит момент на низких оборотах, позволяя грубо снимать стружку твердосплавными торцевыми фрезами диаметром до 80 мм. На 6000–8000 об/мин станок без вибраций выполняет высокоскоростное чистовое фрезерование алюминия.
Встроенная система охлаждения подает эмульсию непосредственно в зону подшипников, удерживая температуру ниже 40 °C и тем самым предотвращая расширение конуса. Благодаря этому точность позиционирования сохраняется на уровне ±0,005 мм даже в трёхсменном режиме.
Стол 1200 × 600 мм принимает нагрузку до 1000 кг, что достаточно для массивных корпусных деталей редукторов или обрабатывающих плит форм. Съёмные Т-образные пазы упрощают установку стандартных и нестандартных приспособлений.
Перед длинными партиями рекомендуется использовать пакетную установку: на стол помещаются две – три одинаковые заготовки, за счёт чего общий цикл сокращается без увеличения времени наладки.
Перед перечислением параметров важно отметить, что автоматический магазин здесь не просто опция, а часть концепции «непрерывный процесс».
• Ёмкость магазина – 24 позиции
• Максимальный диаметр без пропуска соседней ячейки – 80 мм
• Длина инструмента – до 300 мм
• Среднее время смены – 2,8 с
Эти цифры доказывают, что станок способен поддерживать налаженный поток деталей без ручного вмешательства. После смены фрезы или сверла адаптивное ЧПУ автоматически корректирует длину и радиус в таблице инструментов, исключая человеческий фактор.
Система быстрой смены закрыта кожухом, что защищает механизм от стружки, а гидравлический демпфер снижает ударные нагрузки на шпиндельную конусную часть. В результате ресурс конуса BT40 увеличивается на 15–20 % по сравнению с открытыми карусельными решениями.
Максимальное ускорение 0,9 g достигается благодаря сервомоторам Fanuc αi и лёгким кареткам линейных направляющих. При глубоком кармане управление автоматически снижает jerk-настройки, чтобы не допустить «чирика» на стенках, после чего возвращается к высоким ускорениям при перемещении в безопасной зоне.
• Позиционирование ±0,005 мм
• Повторяемость ±0,003 мм
Эти показатели подтверждены откалиброванными шариками Renishaw и ежегодной верификацией лазерным интерферометром. На практике детали типа «пластина-основание» после чистовой обработки не требуют последующего шлифования, что экономит до 30 мин на единицу продукции.
MAC-V40 поставляется с контроллером Fanuc 31i-B или Mitsubishi M80. Оба варианта поддерживают:
• управление 3 + 1 осью для поворотного стола
• блок обработки с упреждением 2000 блоков, что исключает остановки на сложной траектории
• встроенный Ethernet и DNC-передачу больших программ из CAM-систем
Через опциональный интерфейс MTConnect данные о нагрузке шпинделя и вибрации передаются в MES-платформы, помогая планировать профилактику и избегать незапланированных простоев.
Проверенная временем конструкция станка дополнена сервисными решениями, важными для российских заводов.
Перед тем как перечислить их, стоит подчеркнуть, что каждое из нижеописанных решений призвано сократить внеплановый простой.
• Шнековый и ленточный конвейеры стружки работают одновременно, выводя как длинную ленту стали, так и мелкую алюминиевую фракцию
• Фильтрация СОЖ многоступенчатая, стандартно 50 µm, опционально 20 µm, что продлевает срок службы насоса и форсунок
• Все гидравлические и пневматические шланги сведены в одну сервис-зону, доступ к ним открыт без демонтажа ограждений
Этот подход позволяет обслуживать узлы за одно техническое окно, не останавливая смежные участки производства.
Станок показывает наилучший экономический эффект в следующих сценариях:
отрасли, требующие гибкой переналадки и стабильной точности при среднесерийном выпуске.
TAKISAWA более 100 лет специализируется на металлорежущем оборудовании, при этом 80 % компонентов станков выпускается на собственных заводах в Японии и Тайване. Контроль полного цикла производства снижает разброс характеристик между партиями, поэтому инженерные службы российских предприятий охотно закладывают MAC-V40 в долгосрочные проекты автоматизации. Высокая репутация бренда облегчает получение лизинга и сервисного контракта, что особенно важно для компаний автомобильной и авиационной отраслей, где простои недопустимы.
