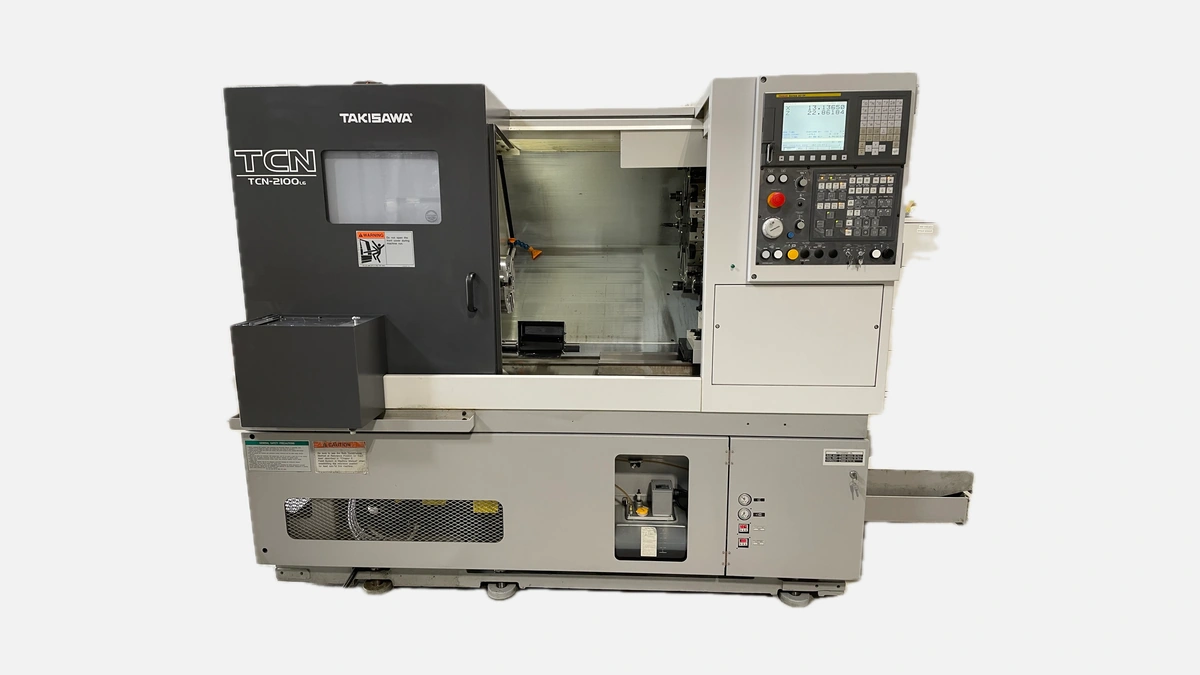

Высокоточный токарный станок TAKISAWA — TCN-2100 для производительной обработки металлов с высокой стабильностью.
Токарный центр с ЧПУ TAKISAWA — TCN-2100 относится к классу среднегабаритных горизонтальных станков, востребованных в серийной и мелкосерийной обработке деталей сложной формы. По отзывам российских предприятий автомобильного, авиационного и медицинского машиностроения станок одинаково устойчив как на стальных поковках, так и на тонкостенных алюминиевых заготовках. Это объясняется сочетанием высокой жесткости станины и универсальных патронных приспособлений, что позволяет с минимальными переналадками перекрывать партию деталей от Ø 10 до Ø 300 мм. В условиях жёсткой конкуренции такое перекрытие номенклатуры снижает потребность в дополнительном оборудовании и экономит производственные площади.
Инженеры Takisawa спроектировали литую станину из мелкозернистого серого чугуна серии FC-30, обладающего демпфирующим коэффициентом не ниже 0,35. В сравнении с более лёгкими сварными рамами это решение на 18–22 % эффективнее гасит микровибрации, возникающие при тяжёлом точении нержавеющих сталей. Основание отформовано с закрытыми ребрами, что предотвращает температурные деформации во время длительных трёхсменных циклов.
Наклонное расположение направляющих 30° улучшает естественный сход стружки в зону шнекового транспортёра, разгружая операторов от частой ручной очистки и снижая риск повреждения линейных систем позиционирования.
В сердце станка установлен шпиндель с интегрированным электродвигателем 15 кВт и максимальным крутящим моментом 286 Н·м. Такая компоновка сокращает путь передачи крутящего момента, повышая динамическую жёсткость на 12–14 % относительно ремённых решений. Предельная частота вращения 4 000 об/мин позволяет без смены приводных ремней переходить от чернового снятия припуска к чистовому проходу высокоскоростными пластинами класса P15.
Туррет на 12 позиций оснащён серводвигателем прямого вращения. По данным тестов завода-изготовителя общее время индексации «инструмент-инструмент» не превышает 0,25 с. В стандартный пакет входят держатели под наружные резцы 25 × 25 мм и расточные оправки диаметром 32 мм, что закрывает 90 % типовых операций токарного участка без дополнительных инвестиций.
По осям X и Z применены шарико-винтовые пары класса P3 с предварительным натягом. Позиционирование обеспечивается абсолютными линейными энкодерами, которые убирают необходимость базирования при каждом включении. Эффективная скорость быстрых перемещений 24 м/мин по X и 30 м/мин по Z уменьшает пустые ходы, благодаря чему общее время цикла на детали Ø 120 × 60 мм снижается до 52 с против 59 с у предыдущего поколения TCN-2000.
Система управления FANUC 0i-TF Plus поставляется с пакетом TurnMate i, ориентированным на оперативное программирование прямо у стойки. Функции Manual Guide i и встроенный симулятор траектории сокращают время первой наладки в среднем на 35 %. Оператор видит прогноз нагрузки шпинделя и предупреждение о возможном превышении крутящего момента ещё до начала резания, что уменьшает риск выхода инструмента из строя.
Кроме классического ISO-кода, станок понимает макросы Custom Macro B, облегчая автоматизированный контроль размерных цепочек и корректировку инструмента по результатам измерения.
Практика российских площадок показывает, что реальный показатель OEE для TCN-2100 достигает 82–86 % уже через три месяца после запуска. Наилучшую отдачу получают предприятия, где одновременно присутствуют короткие и длинные серии. Благодаря автоматической настройке давления гидрозажима патрона снижается время переналадки между алюминиевыми и стальными заготовками, а ресурс губок продлевается на 20–25 %.
Передовые системы СОЖ High-Pressure 20 бар с двойной фильтрацией частиц до 30 мкм уменьшают термическую дугу режущей кромки, что в испытаниях на стали 40Х увеличило стойкость твердосплавных пластин CNMG120408 на 17 мин без изменения режимов.
Ниже приведены ключевые эксплуатационные сильные стороны оборудования.
Опираясь на отзывы сервисных инженеров, можно выделить:
— стабильное удержание геометрической точности IT6 на партиях до 2 000 шт без промежуточной юстировки,
— энергетическую эффективность 6,5 кВт·ч на среднестатистический цикл,
— доступ к агрегатам через широкие сервисные люки, сокращающий регламентное ТО до 40 мин.
Благодаря этим показателям станок уверенно закрывает позиции «узкое место» и повышает пропускную способность участка на 12–15 %.
Следующая таблица суммирует основные данные, востребованные при расчёте рентабельности проекта.
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальный диаметр обработки | 350 мм | при вылете инструмента 75 мм |
| Максимальная длина обработки | 550 мм | для заготовки Ø 150 мм |
| Диаметр проходного отверстия шпинделя | 66 мм | подходит под пруток Ø 65 мм |
| Тип направляющих | линейные роликовые | NSK RA серии |
| Ёмкость магазина инструмента | 12 позиций | VDI или BMT по заказу |
| Давление гидропатрона | 2–2,8 МПа | регулируется ЧПУ |
| Габариты станка | 2 650 × 1 630 × 1 750 мм | без конвейера стружки |
| Масса нетто | 4 500 кг | перевозка без разборки |
Сопоставление этих цифр с аналогами показывает, что TCN-2100 занимает нишу между лёгкими токарными центрами 3,5 т и тяжёлыми машинами 6 т, предлагая компромисс между стабильностью и компактностью.
Закрытая кабина класса IP54 исключает выброс аэрозолей СОЖ в цех, а опциональный туманоулавливатель обеспечивает содержание аэрозольной фазы не выше 1 мг/м³, что соответствует требованиям СанПиН 2.2.4.3359-16. Многоуровневая система блокировок двери и датчики присутствия в рабочей зоне дополнительно защищают оператора от случайного доступа к вращающимся частям.
TAKISAWA удерживает репутацию марки, ориентированной на долговечность и предсказуемый TCO. Жёсткая станина, интегрированный шпиндель и развитая экосистема FANUC обеспечивают корректную работу оборудования не менее десяти лет при минимальных незапланированных простоях. Этим объясняется выбор TCN-2100 предприятиями со смешанным производством деталей средней сложности, где критичны одновременно точность и скорость переналадки. В результате покупатели получают инструмент, позволяющий гибко реагировать на колебания заказов без компромисса по качеству.
