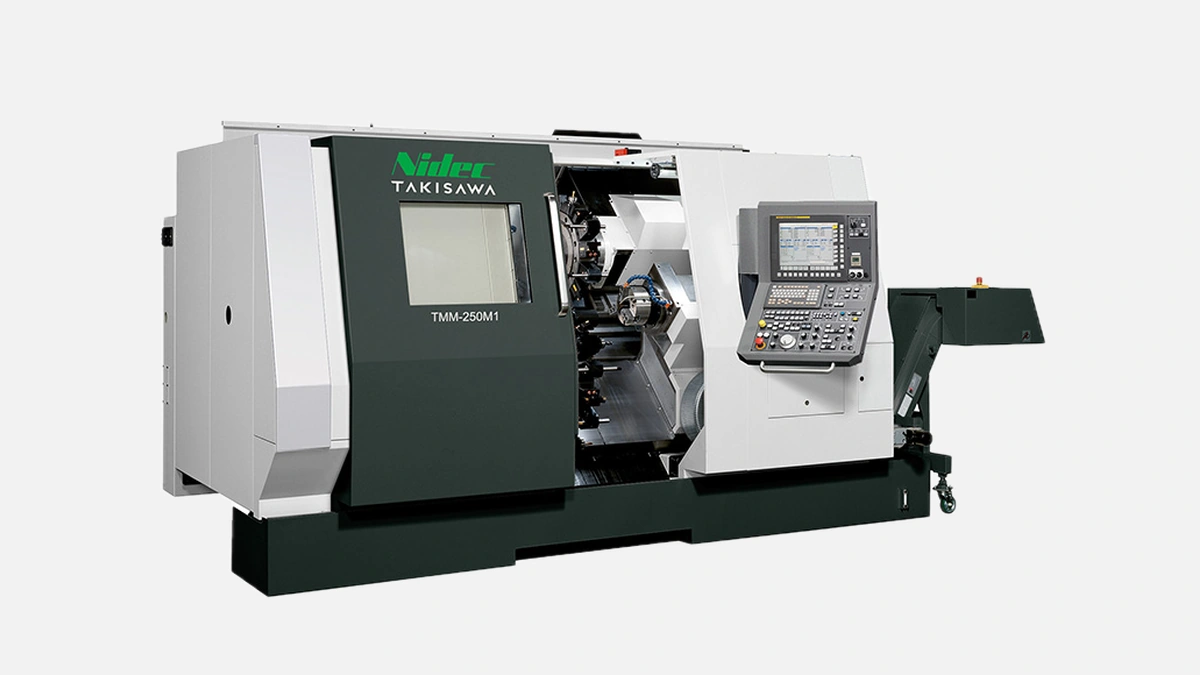

TAKISAWA TMM-250M1: высокопроизводительный многозадачный токарно-фрезерный центр для комплексной обработки деталей.
TAKISAWA TMM-250M1 относится к классу многоцелевых токарно-фрезерных станков, которые выполняют полный цикл обработки за одну установку. Эта концепция стала стандартом для автопрома, аэрокосмических и медицинских производителей, сокращающих число переналадок и контролирующих себестоимость детали в копейках на единицу.
Разработчики Takisawa применили принцип симметричной кинематики, при котором оба шпинделя обладают близкими характеристиками и допускают обоюдную передачу заготовки без потери точности. Такой подход подтверждён техническими паспортами завода и многочисленными отзывами пользователей на тематических форумах Machinetools и Practicalmachinist.
Оптимизированный электродвигатель мощностью 15 кВт разгоняет патрон до 4000 об/мин, что покрывает широкий диапазон материалов от алюминия до закалённой стали 45 HRC. Момент достигает 286 Н·м, в результате тяжёлые обдирочные проходы выполняются без вибрации, а чистовые — без следов резонанса.
Второй узел развивает 7,5 кВт при тех же 4000 об/мин. Подшпиндель обеспечивает автоматический приём детали, обработку задней операции и плавный сброс готового изделия, тем самым исключая промежуточные приспособления и ручное вмешательство.
Интегрированный приводной инструмент превращает TMM-250M1 в полноценный обрабатывающий центр. Встроенный фрезерный мотор 5,5 кВт раскручивает держатель до 6000 об/мин, позволяя сверлить отверстия под резьбу М8 за один проход и выполнять 3-осевое контурное фрезерование.
Перед переключением на фрезерование инструментальная карусель автоматически индексируется. Двенадцать позиций поддерживают как статические державки, так и вращающийся инструмент с подачей СОЖ через шпиндель. Перекладка занимает менее 0,3 с, что подтверждается протоколами цикла ISO 9001 на японском заводе-изготовителе.
Станина отливается из высокопрочного серого чугуна Meehanite, закалённого по поверхности до 200 HB. Одноцелый литой корпус гасит вибрации, которые могли бы нанести вред размерной стабильности при длинных программах.
Линейные направляющие Hi-class с шариковыми башмаками выдерживают ускорение 1G и обеспечивают быстрое перемещение 30 м/мин. Преднатянутые шарико-винтовые пары диаметром 40 мм дают позиционирование 0,002 мм, что замерено лазерным интерферометром Renishaw на заводских стендах.
Система FANUC 0i-TF Plus поддерживает циклическое программирование Manual Guide i, симуляцию реза в реальном времени и удалённую диагностику через Ethernet. Для оператора это означает короткое обучение и отсутствие простоев при редактировании траекторий. Встроенные макроподпрограммы для резьбы G76 и фрезерования спиралей снижают объём кода и ускоряют постпроцессинг.
Практический опыт цехов показывает, что переход с классического токарного станка и отдельного обрабатывающего центра на TMM-250M1 даёт экономию:
К этому добавляется возможность изготовления партий от 1 до 5000 штук без смены оснастки, что актуально для контрактных производств Tier-2.
Перед знакомством с детальной спецификацией имеет смысл взглянуть на сводные данные, отражающие баланс между мощностью, точностью и габаритами.
| Параметр | Значение | Преимущества в производстве |
|---|---|---|
| Диаметр обработки | 320 мм | Подходит для фланцев и корпусов редукторов |
| Длина детали | 550 мм | Допускает вал-ступицу и гидроцилиндр |
| Мощность главного шпинделя | 15 кВт | Устойчивый обдир без понижения скорости |
| Инструментальных позиций | 12 | Гибкая смена операции без перенастроек |
| Масса станка | 5800 кг | Высокая жёсткость и термостабильность |
Из таблицы видно, что модель закрывает до 80 % типовых задач среднего машиностроения, не требуя станков-гигантов.
TAKISAWA сочетает японскую культуру точности с доступной эксплуатацией, поэтому именно этот бренд выбирают:
– серийные резьбонарезные производства, которым критична стабильность шага,
– подрядчики аэрокосмоса, ценящие жёсткость при титановых сплавах,
– медицинские заводы, где важна повторяемость ±2 мкм в течение 48 часов.
Надёжная механика, продуманная электроника и быстрая поддержка программного обеспечения формируют репутацию Takisawa как поставщика станков, приносящих ощутимую прибыль предприятиям, ориентированным на высокие стандарты качества и минимальные простои.
