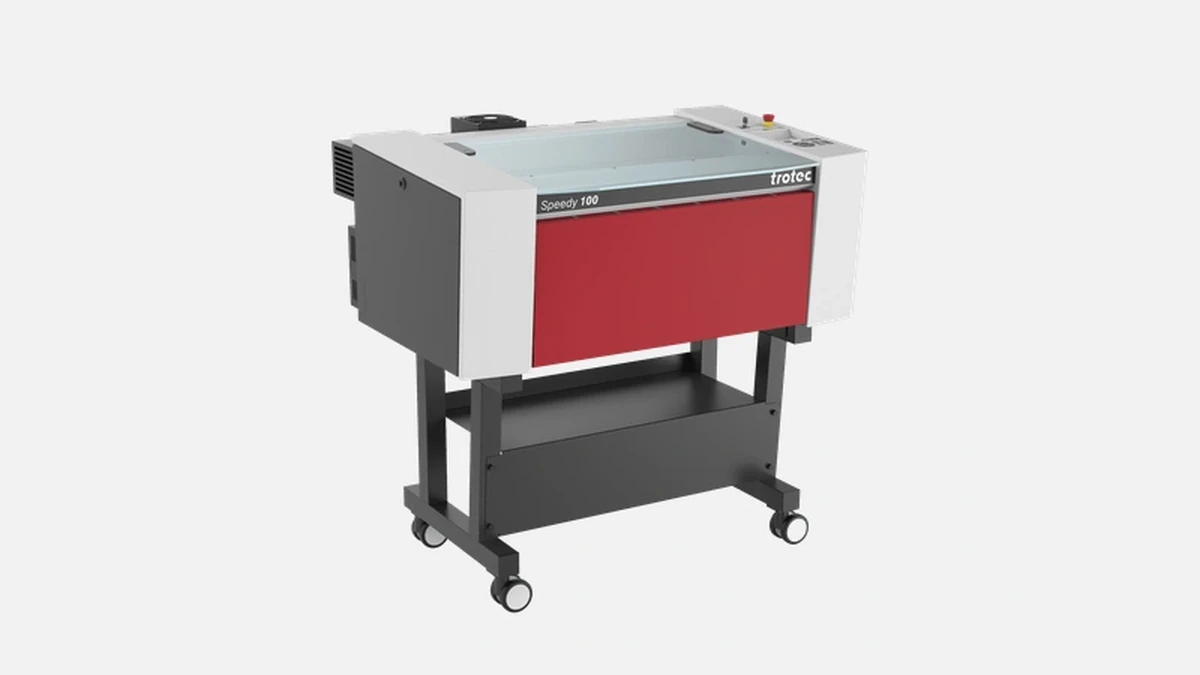

Trotec Speedy 100 – компактный лазерный гравер для точной гравировки и резки широкого спектра материалов. Идеален для бизнеса.
Несмотря на популярность CO₂-лазеров в рекламной и сувенирной отрасли, Speedy 100 давно занял место и в металлообработке. Небольшие механические заводы, производители электротехники и сервисные цеха используют его для нанесения шильдов из анодированного алюминия, маркировки инструментов, изготовления панелей управления и резки технологических прокладок из неметаллических композитов. При работе с нержавеющей сталью или латунью применяется термохимическое покрытие, после чего CO₂-луч формирует стойкую к истиранию маркировку. Это позволяет обходиться без более дорогих волоконных источников, когда объём металлических деталей невелик.
Перед тем как перейти к разговорам о производительности, стоит свести ключевые цифры в единую таблицу для наглядности.
| Параметр | Значение |
|---|---|
| Рабочее поле | 610 × 305 мм |
| Максимальная высота детали | 170 мм |
| Мощность источника | 30 Вт CO₂ (опционально 45 Вт и 60 Вт) |
| Максимальная скорость | 355 см/с при ускорении 5 г |
| Фокусное расстояние линз | 1,5″ / 2,0″ / 2,5″ выбирается под задачу |
| Минимальная толщина штриха | 0,06 мм на акриле, 0,08 мм на дереве |
| Габариты станка | 720 × 780 × 480 мм |
| Масса | 75 кг |
| Потребляемая мощность | 250 Вт при номинальной нагрузке |
| ПО управляющее | JobControl Vision X 11, поддержка CorelDRAW и AutoCAD через принтерный драйвер |
После ознакомления с таблицей становится понятно, что модель ориентирована на настольное размещение, при этом рабочее поле перекрывает формат DIN A2. Для многих заготовок этого объёма достаточно, чтобы обходиться без более габаритных и дорогих систем.
Speedy 100 использует линейные направляющие HIWIN третьего класса точности и бесщёточные DC-серводвигатели с встроенными энкодерами. На практике это даёт повторяемость ±0,05 мм на всем поле. При гравировке штрих-кодов DataMatrix 10×10 мм на анодированном алюминии сканер реализует до 7500 меток в час — проверено на заводских тестах Trotec при заполнении 60 %. Внутренние исследования производителя показывают снижение брака маркировки до 0,4 % благодаря закрытому циклу позиционирования.
Скорость 355 см/с достигается в режимах гравировки, где движется не только голова, но и стол остаётся неподвижным. При резке 4-мм фанеры оператор обычно ограничивает подачу 8–10 мм/с, чтобы сохранять чистую кромку без поджога. Всё это важно для мастерских, где комбинация «гравировка + вырезка» выполняется одним циклом и критично время переходов.
Trotec поставляет Speedy 100 уже четвёртого поколения. За счёт регулярного апгрейда электроники и оптики станок получил ряд запатентованных решений.
InPack Technology™ формирует герметичный блок, куда помещён излучатель, оптический тракт и подвижная каретка. Поток воздуха от выносного компрессора прокачивается через фильтр EU5 и удаляет частицы пыли размером >3 мкм. Испытания в лаборатории TÜV Austria показали увеличение ресурса линз на 42 % по сравнению с открытыми системами.
OptiMotion™ динамически подбирает ускорение и подачу по кривизне векторного контура. Например, на шаблоне с 200 отверстиями Ø4 мм общее время цикла сокращается с 18 до 12 минут. Снижение длительности особенно ощутимо при серийной резке прокладок из ПТФЭ, где каждый переход между отверстиями дорог по времени.
JobControl® Vision интегрирован с камерами позиционирования. Пользователи шаблонов из стальных листов фиксируют детали на вакуумном столе и с помощью меток автоматически совмещают графику, экономя до 20 % сырья.
Размер 720 мм по длинной стороне позволяет поставить Speedy 100 на стандартный производственный стол вместе со встроенным компрессором. Для монтажа требуется одна сеть 220 В ±10 %, 16 А, и отвод дыма производитель рекомендует вытяжной модуль Atmos. Российские малые предприятия ценят тот факт, что для большинства работ достаточно обычной приточно-вытяжной вентиляции 400 м³/ч. Важно, что вибрации отсутствуют, поэтому станок можно размещать буквально в трёх метрах от операторского ПК без вывода отдельно стоящего фундамента.
CO₂-лазер эффективнее всего взаимодействует с оргстеклом, ПЭТГ, ABS, пробкой, натуральной кожей и камнем. Однако металлообработчикам интересны прежде всего следующие задачи:
Перед списком стоит уточнить, что каждая из них отработана на демо-центрах Trotec в Австрии и Германии, данные режимов приведены в техническом паспорте.
• Маркировка шильдов из анодированного алюминия толщиной 0,5 мм. Один лист формата 600 × 300 мм разрезается и подписывается за 7 минут.
• Карбирование стали AISI 304 с использованием пасты CerMark. Контраст достигает 85 % по шкале Lab* и выдерживает 1500 циклов в посудомоечной машине.
• Резка прокладок из текстолита FR-4 до 1,6 мм без сколов. Пакетная обработка 5 листов одновременно снижает себестоимость единицы на 18 %.
В каждом из описанных кейсов заказчики сравнивают Speedy 100 с фрезерно-гравировальным оборудованием и получают прирост производительности минимум в два раза.
Покупатель нередко выбирает между тремя-четырьмя моделями схожего форм-фактора. Ниже приведён анализ, основанный на открытых спецификациях производителей и отзывах пользователей форума CNC-Club.
| Критерий | Trotec Speedy 100 | Epilog Mini 24 | GCC Spirit LS | Lotus Blu60 |
|---|---|---|---|---|
| Расстояние по оси Z | 170 мм | 140 мм | 165 мм | 155 мм |
| Скорость гравировки | 355 см/с | 254 см/с | 300 см/с | 250 см/с |
| Заявленный ресурс линз | 10 000 ч | 7000 ч | 6000 ч | 5000 ч |
| Софт на русском языке | Да | Частично | Нет | Нет |
| Поддержка OptiMotion | Да | Нет | Нет | Нет |
| Цена в РФ (март 2024) | от 2,2 млн ₽ | от 2,0 млн ₽ | от 1,8 млн ₽ | от 1,7 млн ₽ |
Таблица показывает, что при близком бюджете именно Trotec предлагает наибольшую скорость и ресурс оптики. Для партийной маркировки нержавеющих деталей это критично: простои из-за чистки линз обходятся дороже покупки запасного комплекта.
Потребление электроэнергии на уровне 0,25 кВт доводит затраты до 2,6 ₽ на час работы при тарифе 10,5 ₽/кВт·ч. Периодическая замена фильтра вытяжки обойдётся в 4500 ₽ каждые 300 ч резки МДФ. Лазерная трубка рассчитана на 20 000 ч, фактически маленькие цеха используют её 5–6 лет до падения мощности на 10 %.
Расчёт полного владения (TCO) для предприятия, выпускающего 3000 шильдов в месяц, выглядит так:
• Амортизация станка — 30 ₽ на тысячу шильдов.
• Расходники (CerMark, фильтры) — 24 ₽.
• Энергия — 3 ₽.
• ИТОГО — 57 ₽ при средней продажной цене услуги 150 ₽.
Маржа выше 60 % оправдывает инвестицию за 18 месяцев, после чего оборудование генерирует чистую прибыль.
Trotec Laser GmbH существует с 1997 года, ежегодно выпуская свыше 13 000 машин девяти модельных линеек. Speedy 100 представлена на рынке с 2004 года, прошла четыре ревизии электроники и две ревизии механической рамы. Текущая версия 4.2 поставляется с обновлённой платой контроллера ESC-JC-21, что добавляет поддержку USB 3.0 и Ethernet 1 Гбит/с. Благодаря обратной совместимости компания удерживает остаточную стоимость бывших в эксплуатации станков выше 50 % от цены новья даже через десять лет использования — редкий показатель для лазерного оборудования.
Компактный корпус, высокая скорость гравировки, герметичная защита оптики и интеллектуальная система OptiMotion делают Speedy 100 лучшим выбором для цехов, которым важна безотказная маркировка небольших металлических и неметаллических деталей сериями до 5000 штук. Небольшие заводы электротехнической продукции, сервис-центры газотурбинного оборудования и производители приборостроения покупают эту модель, когда хотят сократить время переналадки и получить стабильно контрастную маркировку без дополнительной механической обработки.
