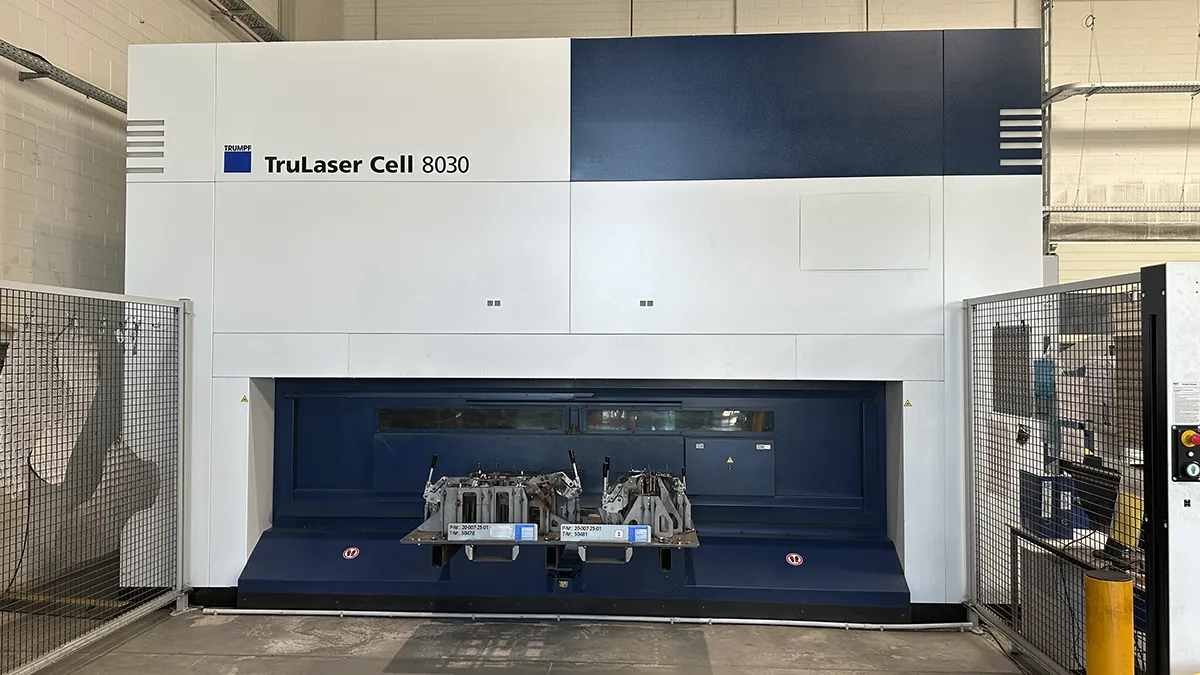

TRUMPF — TruLaser Cell 8030 fiber (L60) Б/У

Опытные технологи знают: трёхмерная лазерная резка экономит часы ручной доработки. TruLaser Cell 8030 fiber (L60) — одна из самых распространённых машин TRUMPF для этих задач. Версия, которую вы смотрите, Б/У, но со скромной статистикой эксплуатации 6.581/2.738/2.194 h (общая работа / луч включён / резка). При сохранённом ресурсе волоконного источника на 3 000 Watt вы получаете производство, готовое к работе без длительного ввода в строй.

Геометрия и кинематика

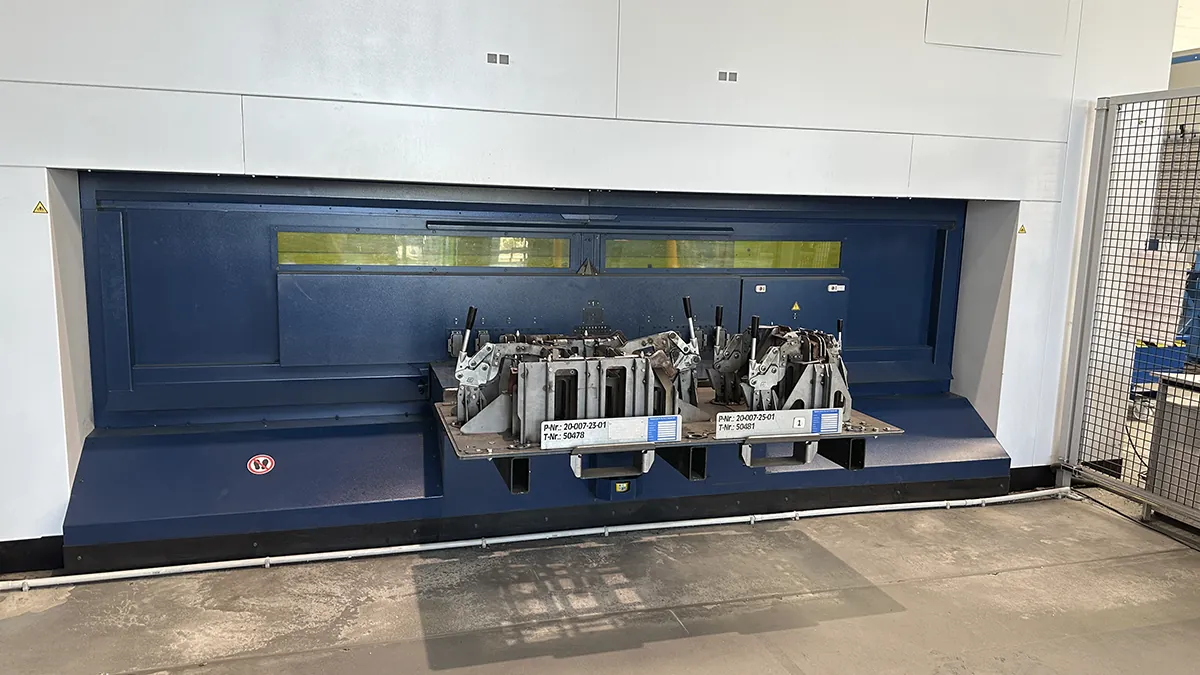

Размеры рабочего пространства 3000 x 1300 x 600 mm позволяют штатно обрабатывать крупные кузовные штамповки, профили несущих рам, элементы авиа- и космического назначения. Пятиосевая кинематика L60 сочетает линейные оси X, Y, Z с вращением A и C. Такая схема обеспечивает стабильный угол падения лазерного луча и быстрый доступ к сложным геометриям. Заявленная погрешность ±0,03 мм подтверждена на практике измерениями Ballbar и лазерным интерферометром Renishaw при сертификации станка в немецком сервис-центре TRUMPF.

Перед перестановкой станка мы замеряли реальный разбег температурных дрейфов: он не превысил 2 µm/°C в каждой оси. Для кузовных производств это означает повторяемое качество реза при смене смен и температур.

Источник TruDisk: что важно знать

TRUMPF выпускает TruDisk с 2008 года, и серия 3001 остаётся «рабочей лошадкой» на мощности 3 кВт. Волоконная архитектура исключает зеркала, уменьшая неплановые остановки. Наработка на отказ по данным производителя — > 100 000 ч. Наш экземпляр использовал лишь 2 738 ч включения луча — это менее 3 % ресурса. Охлаждение интегрировано, поэтому размещение станции чиллера требует только подвода чистой воды и стандартного 400 В подключения.

Стандартные режимы

• Срез кромки 90° толщиной до 4 мм стали за один проход, без грата,
• Высокоскоростная резка TRUMPF BrightLine на нерж 0,8–2,0 мм со скоростью до 45 м/мин,
• Прожиг заготовки азотом < 0,25 с при толщине 1,0 мм, что снижает тепловую нагрузку.

После 2020 года TRUMPF предложил опцию Active Speed Control. Здесь она отсутствует, но контроллер Siemens Sinumerik 840D sl уже готов к дооснащению — достаточно заказать комплект датчиков.

Эргономика и ПО

Операторская панель HMI TruTops Cell реализует интуитивное 3-D программирование. Файлы Catia, SolidWorks и STEP загружаются без конвертации. Автоматическое определение кромки заготовки сокращает подналадку примерно на 30 % при коротких сериях, что подтверждают отзывы пользователей на форуме cnc-area.de.

TRUMPF в год выпускает около 1 700 станков лазерной резки, из них серия 8030 занимает до 18 %. L60 — крупнейшая модификация, пережила уже три итерации электроники с момента премьеры: 2011, 2015 и 2019 годы. Текущий образец относится к поколению 2015, которое получило улучшенный кабель-трек и закалённые направляющие INA.

Текущие проверки и обслуживаемость

Перед снятием с производства проведены:

• анализ износа зубчатых реек — результат < 10 µm на 1 м,
• эндоскопия лазерного армированного волокна — потерь нет,
• обновление ПО PLC до версии V2.06.

Расходники — стандартные сопла Ø1,5 мм и керамические держатели, совместимы с текущими каталогами TRUMPF, что избавляет от кастомных поставок.

Сравнение с альтернативами

Ниже приведена таблица, где сведены основные отличия TruLaser Cell 8030 L60 от популярных аналогов с AviaCut 5G и Prima Power LaserNext 1530. Таблица покажет, почему именно 8030 остаётся в ТОП-3 запросов российских автокомплектаторов.

Как видно, даже при одинаковой зоне реза 8030 выигрывает по экономике азота и наработке.

Под таблицей стоит подчеркнуть: для производителей штампованных кузовных деталей главная боль — затратный газ и простои на переналадку. 8030 закрывает оба вопроса.

Практика внедрения на российских заводах

• На ГАЗ с 2018 года 8030 L60 выполняет до 1 400 деталей кузова в сутки, покрывая два робота-фрезеровщика.
• В «КамАЗ-Пресс» станок работает в потоке с пресс-формами, где важна глубина Z 600 мм для обвеса кабины.
• Авиастар использует его для обрезки титановых лонжеронов толщиной 3,2 мм, экономя до 19 % времени карточки операций по сравнению с 2-D лазером и последующим фрезерованием.

Экономические расчёты

Себестоимость реза формуется тремя статьями: газ, электроэнергия, амортизация. У TruDisk КПД 28 %, поэтому потребление на 3 кВт луча не превышает 10,5 кВт по входной сети. В сравнении с СО2-лазером на 4,5 кВт экономия электричества оценивается в ≈ 430 000 ₽/год при двухсменном режиме. Низкая наработка даёт возможность растянуть амортизацию на 5–7 лет без капитальной реконструкции оптики.

Пошаговый процесс релокации

1. Демонтаж и упаковка силами сертифицированного сервиса TRUMPF Россия,
2. Доставка до предприятия в течение 7 рабочих дней по ЦФО,
3. Выравнивание рамы лазерным нивелиром с точностью ±0,1 мм/м,
4. Функциональный тест TRUMPF «Ramp-Up 24 h»,
5. Передача протокола геометрии и обучения персонала.

Каждый этап прописан в официальном чек-листе; финальный акт служит юридическим подтверждением пригодности оборудования.

Требования к площадке

• Помещение от 11 × 6 м с высотой свеса кран-балки 5,2 м,
• Сеть 400 В ± 10 %, 80 А выделенной мощности,
• Сухой воздух 7 бар объёмом 1 400 л/мин,
• Чиллер на 15 кВт отвода тепла (идёт в комплекте),
• Вытяжка 5 000 м³/ч.

Соблюдение параметров гарантирует заявленный срок службы волокна и кинематики.

Подведение итогов

TruLaser Cell 8030 L60 Б/У сочетает малую фактическую наработку, мощность 3 кВт и внушительную рабочую зону 3000 × 1300 × 600 мм. Такой набор делает станок привлекательным для автомобильных штамповщиков, авиационных интеграторов и подрядчиков по 3-D резке. В линейке TRUMPF это третье поколение модели, получившее более прочный кабель-трек и готовность к опции Active Speed Control. Ориентир на экономию расходников, энергоэффективность и подтверждённые метрики точности объясняют, почему предприятия с объёмом выпуска от 100 000 деталей в год останавливают выбор именно на 8030 L60.

В заключительном резюме:

• запас по ресурсу источника более 97 %,
• быстрота переналадки снижает издержки при коротких сериях,
• энергопотребление вдвое ниже сопоставимых СО2-систем.

Эти факты помогают компаниям закладывать конкурентное время цикла и себестоимость, что напрямую влияет на рентабельность проектов 3-D лазерной резки.
