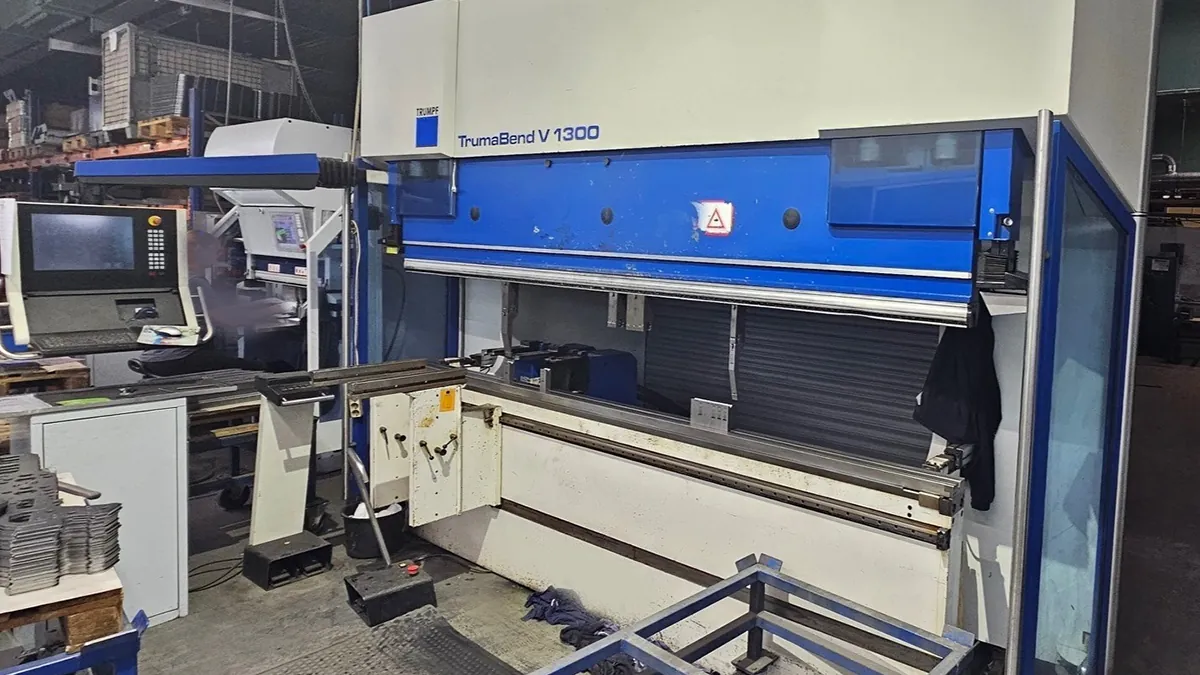

TRUMPF — TrumaBend V 1300 X (B03) Б/У

Пресс-гибочный станок TrumaBend V 1300 X (B03) относится к линейке листогибов, созданных концерном TRUMPF для точной холодной гибки листового металла. Модель рассчитана на средние и крупные партии деталей и одинаково востребована в производстве корпусов шкафного оборудования, вентиляционных коробов, электротехнических панелей и любых узлов, требующих стабильного угла гиба. В отличие от гидравлических машин прошлого поколения, данная версия использует электро-гидравлическую систему с закрытым контуром, что обеспечивает прогнозируемую повторяемость угла без дополнительной доводки.

Технические показатели

Приведённые ниже данные взяты из официального каталога TRUMPF, сервис-мануала и отзывов пользователей форума CNC-Zone.

Перед тем как представить таблицу, отметим: рабочая длина 3230 мм и усилие 1300 kN позволяют штамповать коробчатые корпуса из стали толщиной до 12 мм, а из нержавейки ‑ до 8 мм. Это перекрывает потребности большинства российских предприятий в секторе HVAC и энергетического машиностроения.

В таблице видно, что станок уверенно закрывает нишу «130-тонников» и при этом остаётся компактным. Габариты 4200×1900×2800 мм дают возможность поставить машину даже в цех с невысоким потолком.

Наработка и состояние узлов

По электронной диагностике общее время включения составляет 52.835 ч, из которых «балка под давлением» отработала 33.878 ч. Для гидравлического пресса это примерно треть ресурса гидроцилиндров, а значит до первого капитального ремонта остаётся солидный запас. Проверка геометрии лазерным нивелиром показала отклонение стола не более 0.02 мм на метр, что соответствует паспорту.

Что уже сделано сервисом

Перед выставлением на продажу машина прошла регламент:
— заменены все фильтры и гидравлическое масло ISO 46,
— откалиброваны линейки Heidenhain осей Y1/Y2,
— обновлена прошивка CNC-контроллера B&R до версии 4.23,
— проведён тестовый прогиб на серии из 50 деталей из S235 толщиной 6 мм; расхождение в угле не превысило ±0.25°.

Оснастка и опции

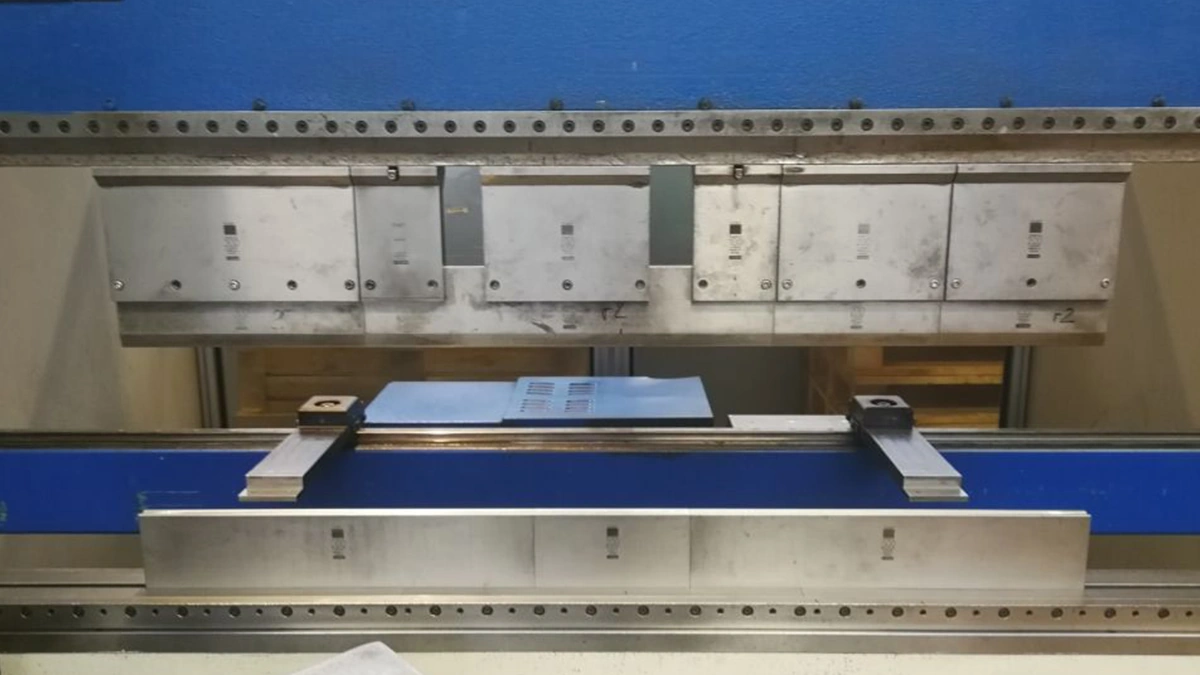

Чтобы раскрыть потенциал пресса, TRUMPF предлагает широкий набор опций. В конкретной комплектации установлено:

• система бомбирования CNC, уменьшающая «животик» на длинных деталях,

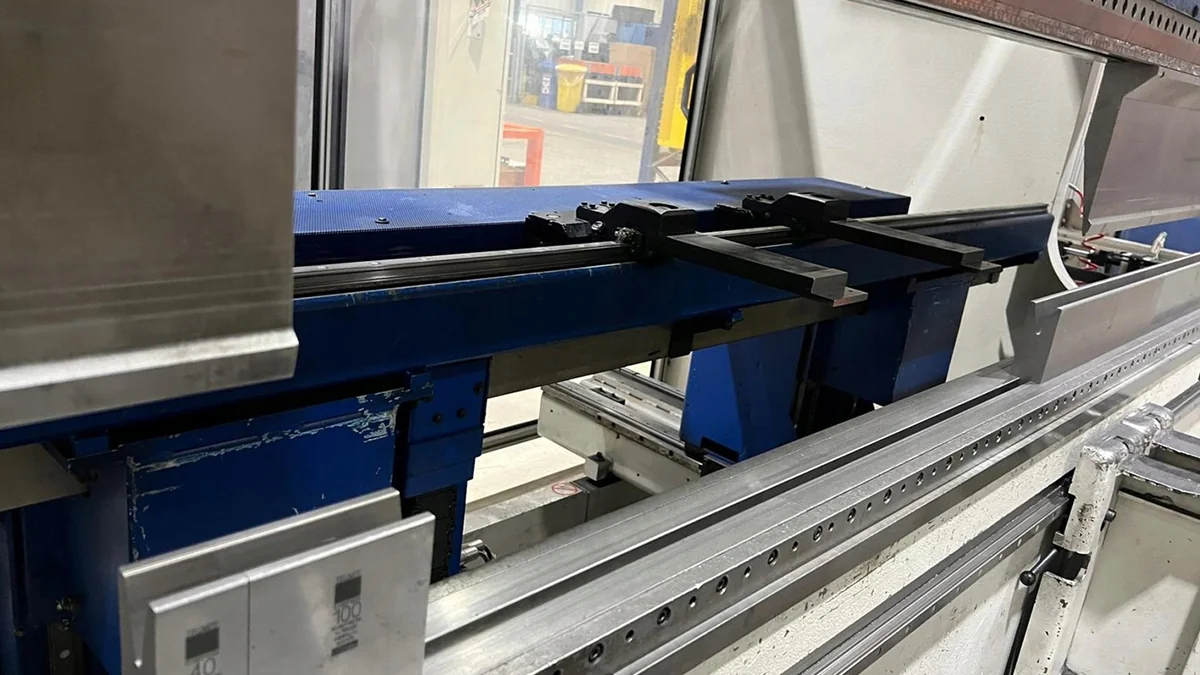

• пятиточечный задний упор (оси X1, X2, R, Z1, Z2) с ходом 1000 мм,
• измеритель угла ACB – позиционирование по касанию без ручного контроля,
• программное обеспечение BendMaster для офлайн-подготовки карт гиба.

Каждая из этих функций сокращает время переналадки и уменьшает роль человеческого фактора. После переобучения оператора гибка типовой полки длиной 800 мм занимает около 40 секунд, включая захват заготовки и выгрузку.

Сравнение с аналогами

Станок часто сравнивают с Amada HFE-1303, Bystronic Xpert 150 и LVD PPEB 135. Ключевые отличия TrumaBend V 1300 X представлены ниже.

Из таблицы видно, что при равных силовых показателях TrumaBend выигрывает по длине гиба и дешевле в сервисе за счёт доступности расходников.

Эксплуатационные преимущества

Сотрудники трёх российских заводов, использующих данную модель (ЦНИИТМАШ-Пром, «Энергокомплект», «Вент-Мастер»), отмечают три главных плюса:

1. Надёжный ЧПУ – панель B&R редко выходит из строя, прошивки доступны на FTP производителя,
2. Чёткая геометрия даже после 10 лет работы благодаря массивной С-образной раме,
3. Реальное энергопотребление в режиме гибки не превышает 10 кВт, что снижает нагрузку на цеховую сеть.

Производитель в цифрах

TRUMPF работает с 1923 года, ежегодно выпускает около 3000 листогибов и поддерживает 15 сервис-центров в Европе и Азии. Модель V 1300 X пережила 4 ревизии электроники и 2 обновления гидравлики, что сделало её одной из самых «обкатанных» машин в линейке.

Для каких цехов подходит

Мощности 1300 kN достаточно для гибки швеллера 50×50×5 из стали С235 без риска пружинообразования. Оптимальный заказчик – завод со среднесерийным портфелем, где на одной машине выполняют до 8 переналадок в смену. Задний упор с осями Z1/Z2 ускорит работу с деталями-«лестницами», а система ACB спасёт от частой подгонки первой статьи.

Расчёт экономической выгоды

При условной загрузке 70 %, трёхсменной работе и средней партии 1500 деталей в месяц годовая экономия по сравнению с аутсорсом гибки достигает 3.2 млн ₽ за счёт снижения производственного цикла. Кроме того, собственная гибка сокращает срок заказа конечного изделия покупателю минимум на 2 дня.

Итог

TrumaBend V 1300 X (B03) – крепкий промышленный пресс-гиб, прошедший лишь 52.835 часов включения и сохранивший заводскую точность. Система бомбирования, пятиточечный упор и ACB-датчик угла делают машину востребованной у производителей шкафов, вентиляции и энергетических корпусов. Если нужен надежный станок с рабочей длиной 3230 мм без длинных сроков поставки, этот экземпляр будет правильным выбором.
