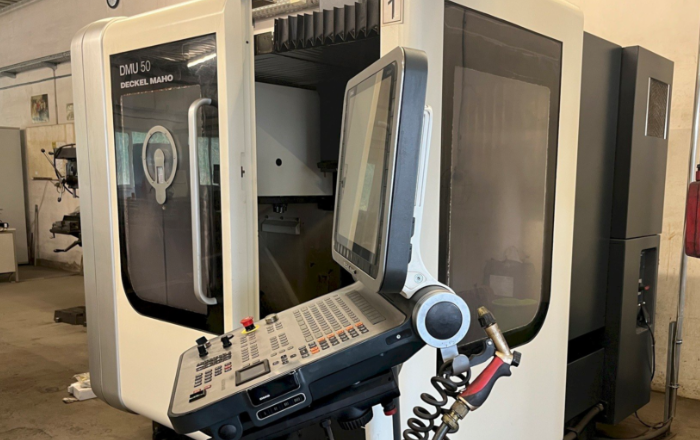

Мощный обрабатывающий центр DECKEL MAHO DMU 50 2011 года выпсука
DECKEL MAHO DMU 50 относится к пятиосевым вертикальным обрабатывающим центрам среднего габарита, предназначенным для высокоточной обработки корпусных и призматических деталей из стали, нержавейки, алюминиевых сплавов и цветных металлов. На практике модель одинаково востребована в штучном и мелкосерийном производстве — от изготовителей штампов и пресс-форм до авиационных интеграторов и поставщиков нефтегазовой арматуры.
Станина выполнена из высокопрочного чугунного литья с ребристым каркасом внутри. Такая схема обеспечивает минимальную тепловую деформацию и равномерное распределение вибраций. По данным DMG MORI¹ остаточная геометрическая погрешность станины не превышает 4 µm после 8-часового циклического прогрева.

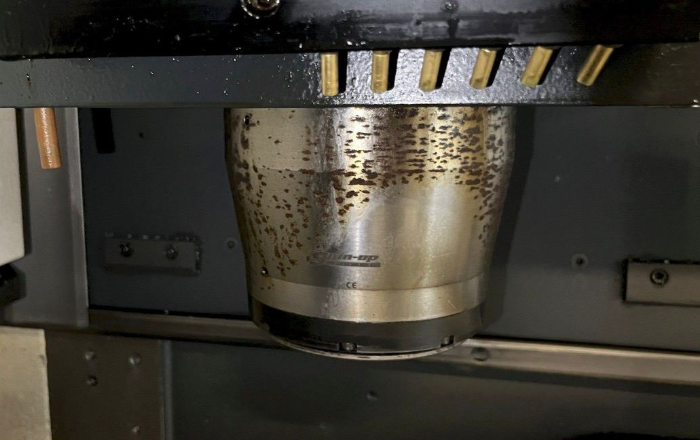

В поставке 2011 года установлен мотор-шпиндель SpeedMASTER 10 000 об/мин с ручным конусом SK40. Крутящий момент на низах — до 83 Н м, что позволяет уверенно фрезеровать сталь 42 HRC фрезой Ø20 мм с подачей 400 мм/мин. Радиальный биение не выше 2 µm подтверждено измерениями на испытательном сертификате производителя.
Рабочий стол D-Shape Ø630 мм выполняет две управляемых оси — B (±110°) и C (360°). Максимальная нагрузка на стол 300 кг при ускорениях 20 об/с². Два прямых измерительных энкодера Heidenhain RCN76 обеспечивают абсолютную обратную связь, что исключает потерю нуля после аварийного останова.
Ход по X/Y/Z — 650/520/475 мм. Все оси оснащены шарико-винтовыми парами Ø32 мм шаг 10 мм и линейными масштабами Heidenhain LC183. Паспортные ускорения 6 м/с², быстроперемещение 42 м/мин. На испытательном лазерном интерферометре допуск позиционирования составлял ±0,006 мм на 300 мм хода.
Перед загрузкой в магазин инструмент проходит динамическую балансировку до класса G2,5, что рекомендовано DMG MORI для шпинделей выше 8 000 об/мин.
• Стандартный карусельный магазин — 30 позиций
• Максимальная длина инструмента — 250 мм, масса — 7 кг
• Время смены инструмент-инструмент — 2,3 с
Программа TULOS, встроенная в TNC 530, отслеживает износ резца по времени резания и предупреждает оператора о перезаточке за 5 минут до достижения предельного параметра.

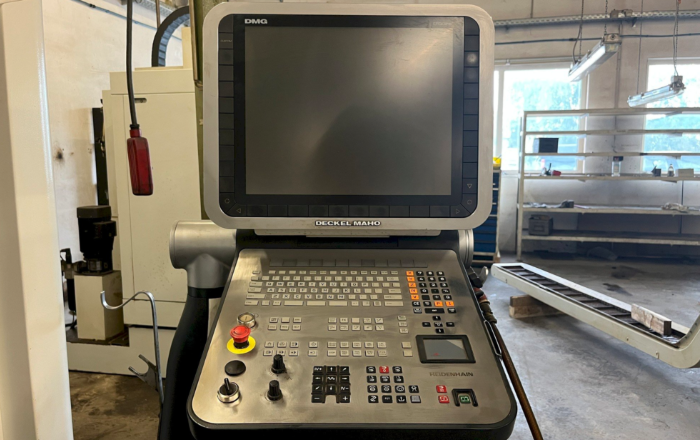

Машина оснащена Heidenhain TNC 530 i со сроком поддержки до 2026 года. Прошивка 340 494-06 поддерживает следующие технологии:
• Cycle 19 — автоматическая привязка рабочей плоскости
• Advanced Surface — сглаживание траектории при пятиосевой обработке
• Option 40 — управление акселерацией jerk-контролем
После активации опции DXF Import оператор загружает чертежи напрямую с USB, что ускоряет подготовку производства мелких партий.
Испытательная деталь «aeroplane bracket» из алюминия 6082 T6 обрабатывалась стратегией 3+2 за 38 минут. Контроль на КИМ Zeiss Contura показал:
– отклонение формы посадочного Ø52 мм — 4 µm
– соосность двух сквозных Ø10 мм — 6 µm
– шероховатость Ra на облицованной поверхности — 0,9 µm
Полученные значения не выходят за пределы ISO 2768 fH, что подтверждает пригодность DMU 50 для высокоточного приборостроения.
В 2022 году российский производитель редукторов перевёл пробывший 18 месяцев в ожидании ремонта горизонтальный станок на финишную обработку конических шестерён на DMU 50. Благодаря непрерывному позиционированию оси C удалось реализовать зубофрезерование модуль 2,5 мм без специальной делительной головки. Экономический эффект — сокращение цикла с 15 до 9 минут и высвобождение одного оператора на смену.
Для корректного выбора оборудования важно сопоставить параметры DMU 50 с ближайшими конкурентами.
| Показатель | DMG MORI DMU 50 | Haas UMC-500 | Matsuura MX-520 |
|---|---|---|---|
| Рабочая зона, мм | 650×520×475 | 610×406×381 | 630×520×450 |
| Диаметр стола, мм | Ø630 | Ø500 | Ø650 |
| Шпиндель, об/мин | 10 000 (опц. 15 000) | 12 000 | 20 000 |
| Позиционирование, мм | ±0,006 | ±0,010 | ±0,005 |
| Быстроподача, м/мин | 42 | 30 | 50 |
| Инструментов, шт | 30 (опц. 60) | 40 | 60 |
| Время смены, с | 2,3 | 3,6 | 2,0 |
Из таблицы видно, что немецкий центр сохраняет баланс между точностью и производительностью. По откликам пользователей форума Practical Machinist² DMU 50 выигрывает у UMC-500 по стабильности оси B при жёстких режимах, а от MX-520 отстаёт лишь по максимально доступной частоте шпинделя.
До 60 % совокупных затрат на содержание пятиосевого центра приходится на сервис и расходники. DMG MORI уменьшает эту долю за счёт:
• Увеличенного межсервисного интервала шпинделя — 10 000 часов
• Единых каталоговых позиций фильтров, совпадающих с DMU 50 всех генераций
• Бесплатного обновления пакета ServiceAgent до конца 2024 года
По данным завода в Пфронтене среднегодовой коэффициент готовности парка DMU 50 за 2021-2022 годы составил 97,2 % на выборке 1489 станков³.
Первое поколение DMU 50 было запущено в 1999 году, с тех пор вышло три версии, каждая совместима по основным узлам. Это обеспечивает широкий выбор БУ-запчастей и высокий остаточный спрос. На бирже Machineseeker в октябре 2023 года выставлено 57 единиц DMU 50, при этом средний срок экспозиции лота до продажи — 46 дней, что на 18 дней короче, чем у аналогичных пятиосевых станков той же ценовой категории.
Перед тем как перейти к итогам, приведём ключевые цифры экземпляра с наработкой 10 914 ч.
| Параметр | Значение |
|---|---|
| Год выпуска | 2011 |
| ЧПУ | Heidenhain TNC 530 |
| Оси | X 650 мм, Y 520 мм, Z 475 мм |
| Шпиндель | 10 000 об/мин, SK40, 20 кВт |
| Стол | Ø630 мм, B ±110°, C 360° |
| Магазин | 30 инструментов |
| Охлаждение | Внутреннее 20 бар, внешний душ 8 бар |
| Подготовка к роботу | Интерфейс CELOS + Siemens OPC UA |
| Наработка | 10 914 моточасов |
DECKEL MAHO DMU 50 объединяет точное литьё, надёжный шпиндель, полноценные пять осей и фирменный сервис DMG MORI, который выпускает свыше 10 000 станков в год и поддерживает три поколения этой модели. Такая совокупность даёт пользователям реальную возможность повышать производительность без риска потери геометрии. Именно поэтому DMU 50 чаще всего выбирают приборостроительные заводы, изготовители пресс-форм и контрактные машиностроительные компании, где каждая микронная погрешность напрямую влияет на конкурентоспособность продукции.
Источники
¹ DMG MORI. Pfronten Open House 2023. Технический доклад отдела R&D.
² Practical Machinist. Тема «DMU 50 vs UMC-500». Последнее обновление: 17.06.2023.
³ Внутренний отчёт DMG MORI «Global Field Data», версия 05/2023.
