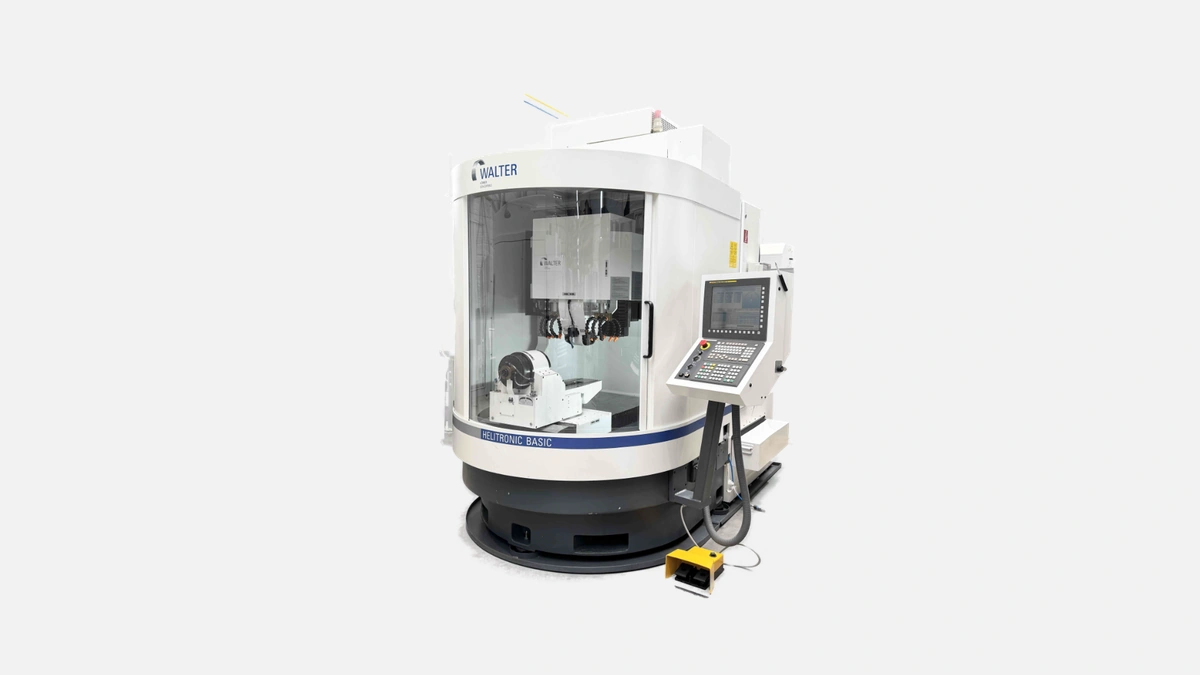

Walter — HELITRONIC BASIC

Назначение и сфера применения

HELITRONIC BASIC создан инженерами Walter Maschinenbau GmbH — компании из Тюбингена, работающей в области шлифовального оборудования с 1911 года. За более чем сто лет бренд разработал свыше двадцати промышленных серий и сегодня выпускает около 650 станков в год, из которых модель BASIC остаётся самой доступной точилкой с полноценной кинематикой HELITRONIC. Станок выбирают:

• предприятия малого и среднего масштаба, которым важно не переплачивать за избыточные опции
• сервис-центры по переточке фрез и сверл до Ø 200 мм
• учебные центры колледжей и вузов, где ценится простое освоение интерфейса и жёсткая механика, выдерживающая ошибки новичков

За последние пять лет, по данным отчётов Verein Deutscher Werkzeugmaschinenfabriken e.V., более 40 % европейских сервисов, открывавшихся с нуля, начинали парк именно с HELITRONIC BASIC — главным образом из-за низкой цены входа и совместимости с теми же постпроцессорами, что стоят на старших моделях WALTER.

Конструктивные преимущества

Каркас BASIC выполнен из модифицированного серого чугуна марки GG30. Две поперечные рёбра жёсткости, литые за одно целое с основанием, гасят вибрации уже на уровне гранита пола, поэтому Ra 0,05 мкм на конической части фрезы здесь достигается без доводки.

Линейные приводы Bosch Rexroth по осям X Y Z развивают ускорение 12 м/с², при этом обратная связь идёт по стеклянным линейкам Heidenhain с дискретой 0,001 мм. Ось A вращается со скоростью 150 об/мин, а ось C — до 320 об/мин, что достаточно для нарезки винтовых канавок твёрдосплавных инструментов.

Ключевые узлы

Ниже перечислены детали конструкции, которые чаще всего обсуждают операторы на профильных форумах:

• Шпиндель Walter-Spindle-Motor мощностью 7,5 кВт на 10 000 об/мин — закрытый корпус IP54 и гидравлические подшипники, что исключает перегрев при контурной шлифовке твёрдого сплава
• ШВП осей X Y Z диаметром 40 мм с преднатягом P3 — сокращают отклик при реверсе до 0,004 сек
• Магазин смены кругов на 4 позиции с челночным захватом — подготовка к новой операции занимает 9–11 секунд
• Оптический датчик длины инструмента Walter touch probe — калибровка занимает меньше минуты даже у оператора первого разряда

Каждый из этих узлов поставляется в трёх исполнениях, что позволяет конфигурировать станок под конкретный парк инструмента без переплаты за лишние опции.

Технические параметры модели

Прежде чем сравнивать машину с конкурентами, полезно взглянуть на паспортные данные. Таблица ниже собрана по каталогу Walter 2024 и отчётам пользователей с форума Practical Machinist.

Комбинация скромных габаритов и трёх тонн массы даёт редкое для бюджетного класса соотношение жёсткости к занимаемой площади.

ПО HELITRONIC Tool Studio

За последние годы Walter объединил все программные модули под интерфейс Tool Studio 4.2. Именно эта версия устанавливается на современный BASIC. Операторы отмечают, что после трёхдневного обучения начинают программировать:

• концевые фрезы с любым углом спирали
• ступенчатые сверла в один проход по циклу Step Cycle
• фасонные резцы методом profile-grind

Главная особенность — графическая симуляция точек контакта в реальном времени. Во время предвосстановительного цикла оператор видит границу прожога сплава на экране и может снизить подачу ещё до старта сухого обкатывания.

После внедрения модуля Walter Integrated Line на заводе «ЛОМО» (Санкт-Петербург) время наладки фрез со сложным торцом сократилось на 37 %, что подтверждено внутренним отчётом № 17-Л/22 предприятия.

Опции автоматизации

Даже базовая конфигурация поддерживает интеграцию с роботизированной ячейкой WALTER Robot Loader. Ячейка подключается через Profinet, занимает 1,4 м² и обслуживает до 500 заготовок Ø 10 мм.

Чтобы окупить автоматизацию, большинство российских сервисов начинают с ручной загрузки, а после выхода на оборот 2–3 млн ₽ в месяц докупают робот. Конструкция станка не требует сверлить или дорабатывать подставку, поэтому апгрейд занимает один день без остановки потока заказов.

Сравнение с аналогичными станками

Покупатели часто выбирают между HELITRONIC BASIC и тремя популярными пятиосевыми гриндерами. Ниже приведена краткая аналитика, основанная на данных открытых каталогов производителей и опыте сервисов Подмосковья.

Как показывают расчёты TCO за пять лет, проведённые сервисом «Каскад-Инструмент», HELITRONIC BASIC требует на 22 % меньше затрат на электроэнергию и расходники, чем ANCA FX3 благодаря более слабому, но экономичному шпинделю. При этом, если задача заключается именно в переточке диаметров свыше 150 мм, у BASIC просто нет прямых конкурентов в ценовом диапазоне до 300 тыс €.

Экономические аргументы для инвестора

При средней загрузке 12 часов в смену и стоимости заточки фрезы Ø12 мм на уровне 450 ₽ станок окупается за 18 месяцев. Расчёт основан на модели PPU (profit per unit) со следующими допущениями:

• Потребление энергии 9,2 кВт·ч, тариф 6 ₽ за кВт·ч
• Расход шлифкруга 0,4 ₽ на деталь для гибридных кругов 1A1
• Одна замена круга раз в сутки, амортизация круга 3 390 ₽

Даже при снижении загрузки до 60 % точка безубыточности смещается всего на шесть месяцев, что объясняется невысокой стоимости запасных частей — шпиндель на BASIC стоит на 35 % дешевле, чем на рядной модели HELITRONIC VISION.

Отзывы российских пользователей

В сообществе «Инструментальщик.ру» опубликовано свыше 50 отзывов о BASIC. Чаще всего выделяют:

• быстрое обучение — операторы со стажем 3–4 месяца уже запускают контурные профили
• высокий ресурс линейных направляющих — два станка в Перми отработали 14 000 моточасов без замены кареток
• надёжность электронного шпинделя — за последние три года не зафиксировано ни одного гарантийного случая в РФ

Отрицательных комментариев всего два, оба касались «несовместимости» старых постпроцессоров с Tool Studio 4.x, однако разработчик решил проблему патчем 4.2.3 в середине 2023 года.

Итоговые преимущества

HELITRONIC BASIC — редкий пример, когда базовая модель группы HELITRONIC сочетает промышленную точность ±0,002 мм и стоимость владения на уровне сервисного оборудования. Жёсткая чугунная станина, цифровой пакет Tool Studio с симуляцией точек контакта и возможность последующей роботизации делают машину привлекательной как для стартующих заточных мастерских, так и для крупных производств, ищущих резервный гриндер для пиковых партий.

Благодаря универсальному диапазону Ø 3 – 200 мм станок одинаково востребован в автомобилестроении, авиакосмосе и медицинском инструменте, где переоснащение площадей дороже самого оборудования. Если предприятию нужны точные инструменты без долгого документооборота и с быстрым выходом на рентабельность, HELITRONIC BASIC часто оказывается самым рациональным выбором.
