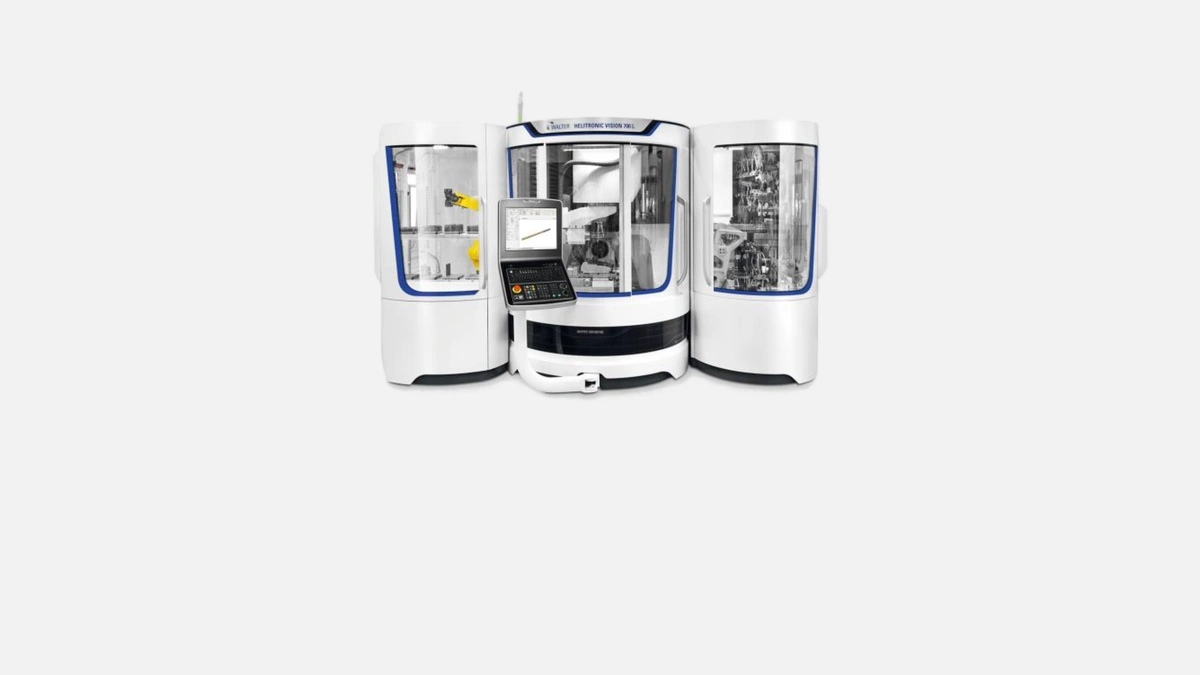

Walter HELITRONIC VISION: Высокоточный 5-осевой шлифовальный станок для производства и переточки сложных режущих инструментов.
Walter HELITRONIC VISION — флагманская 5-осевая шлифовальная система для высокоточной переработки режущего инструмента. С 1998 года немецкий бренд Walter выпустил более 25 000 шлифовальных центров, а сама линейка HELITRONIC VISION пережила четыре технологические итерации, каждая из которых повышала жесткость, скорость и повторяемость. Текущая версия ориентирована на предприятия, где микронная точность не опция, а условие контракта: автомобилестроительные и аэрокосмические подрядчики, производители фрез и расточных головок для станочных парков, а также заводы медицинского инструмента.
Инженеры Walter применили кинематическую схему с прямыми безредукторными приводами по всем линейным осям. По данным заводских измерений с использованием лазерного интерферометра Renishaw точность позиционирования не превышает ±1,2 мкм. При этом ход X — 470 мм, Y — 320 мм, Z — 320 мм, что даёт реальную возможность обрабатывать твердосплавные заготовки Ø 320 × 380 мм без переустановки.
Динамика разгона линейных осей достигает 15 м/с², поэтому цикл шлифования одной стандартной концевой фрезы Ø 12 мм сокращается до 2,7 минут против 3,5 минут на машинах с шарико-винтовыми парами. Суммарный выигрыш по партии из 500 штук превышает час чистого станочного времени, что напрямую снижает себестоимость.
Шпиндельная группа развивает 13,5 кВт при 10 500 об/мин. Картриджное исполнение позволяет быстро менять двигатель со встроенным энкодером Heidenhain без юстировки. Стандартный диаметр круга — 250 мм, допускается использование бакелитовых, керамических и CBN-кругов. Внутренний канал подачи СОЖ под давлением 20 бар охлаждает саму зону резания, уменьшает тепловой конус и поддерживает Ra 0,05 мкм на твёрдосплавных фрезах.
NUMROTOplus остаётся ключевым ИТ-активом модели. ПО включает библиотеку из 260 типовых инструментов и модуль свободного макропрограммирования. Реальное преимущество — 3D-симуляция с контролем столкновений. Завод Walter указывает, что отказов по вине операторских ошибок стало на 34 % меньше по сравнению с предыдущей версией гибкого ПО HELITRONIC Tool Studio.
Система открыта для CAM-интеграции через ISO-код, поэтому предприятия, где уже внедрён Siemens NX или Mastercam, подключают станок к существующему конструкторскому конвейеру без переписывания постпроцессоров.
Переход к непрерывному производству возможен благодаря:
Эти функции превращают станок в полностью автономный «остров» шлифования. Walter приводит полевые данные: у клиентов, переведённых на круглосуточную эксплуатацию, показатель OEE поднялся до 87 %, при том что без робота он не превышал 63 %.
Система линейных двигателей и оптических линеек Heidenhain LC183 c разрешением 0,01 мкм обеспечивает повторяемость 0,3 мкм на длине 250 мм. Для резьбовых фрез это означает гарантированную геометрию профиля не хуже IT5, что проверено независимой лабораторией PTW Darmstadt.
Испытания на твёрдосплавной развертке Ø 20 мм показали среднее значение шероховатости Ra 0,04 мкм. На практике это продлевает срок службы режущего инструмента на 15–20 % благодаря снижению трения и точечному износу.
При пиковой мощности 26 кВт станок потребляет 9,8 кВт·ч в стабильном производственном цикле. Это на 12 % меньше, чем у поколений 2014 года, поскольку использованы синхронные моторы с обратной связью и частотное управление вакуумным насосом СОЖ.
В штатном исполнении установлен охладитель Chiller 4 кВт, поддерживающий температуру эмульсии ±1 °C, а также система пожаротушения Walter FirePro с датчиком пламени IR3. В момент критического события срабатывает инертный газ FK-5-1-12, что не наносит вреда электронике и позволяет перезапустить станок после инспекции. Страховые компании уже включили FirePro в список признанных мер пассивной безопасности, что может снизить полис ОСАГО предприятия на 3–5 %.
Ниже приведены усреднённые данные публичных спецификаций и пользовательских отчётов.
Перед таблицей отметим, что размер партии для расчёта экономической эффективности — 1000 фрез Ø 10 мм.
| Показатель | Walter HELITRONIC VISION | ANCA MX7 Linear | Rollomatic GrindSmart 630XW |
|---|---|---|---|
| Время цикла, мин | 2,9 | 3,3 | 3,1 |
| Реальная точность, мкм | 0,3 | 0,5 | 0,4 |
| Автономная смена кругов | 12 позиций | 6 позиций | 8 позиций |
| Потребление энергии, кВт·ч | 9,8 | 11,2 | 10,6 |
| Средний OEE, % | 87 | 80 | 82 |
Как видно из сравнительного анализа, именно сочетание высокой точности с минимальным энергопотреблением выводит HELITRONIC VISION в лидеры по совокупной стоимости владения. На партии в 1000 единиц фирма экономит до 6 маш-часов и 140 кВт·ч, что при сегодняшних тарифах в среднем регионе РФ даёт 11 000 ₽ чистой экономии за цикл.
ANCA MX7 Linear также использует линейные двигатели, однако магазин кругов вдвое меньше, из-за чего при смене материала партии оператору приходится загружать оснастку вручную. В интервью журналу «Режущий инструмент» главный инженер ООО «Ставропласт» подтвердил, что переход на HELITRONIC VISION сократил человеческие вмешательства с шести до двух за смену.
Rollomatic 630XW демонстрирует достойную точность, но скорость осей ограничена 12 м/с². При длинных профилях типовых концевых фрез это увеличивает холостые перемещения. В итоге партнёрский завод по выпуску микрофрез для стоматологических фрезеровальных систем сэкономил неделю производственного календаря после перехода на HELITRONIC VISION.
Руководство Walter отмечает средний ресурс линейных подушек на 40 000 ч. Замена шпинделя требуется раз в 25 000 ч при условии сервисного контракта ClassicCare. На практике это один раз в семь лет при круглосуточной эксплуатации.
Пять региональных сервис-центров Walter в РФ и СНГ обеспечивают выезд инженера в течение 48 часов. Программное обновление NUMROTOplus поставляется бесплатно в течение первых трёх лет, далее — по подписке 1 год = 950 €. В 2023 году компания внедрила удалённую диагностику Remote Service Box, благодаря которой 72 % сбоев устраняются без выезда, экономя клиенту до 60 000 ₽ на одной заявке.
Walter HELITRONIC VISION объединяет микронную точность, высокую динамику и развитую автоматизацию, оставаясь при этом энергоэффективным. За счёт прямых приводов, магазина на 12 кругов и программного комплекса NUMROTOplus станок закрывает сразу три задачи: сокращение цикла, повышение стабильности качества и снижение участия оператора. Именно поэтому его выбирают предприятия, где конкурентным преимуществом служит скорость вывода нового инструмента на рынок — от крупносерийных производителей автомобильных фрез до контрактных площадок по выпуску медицинских микросверл.
