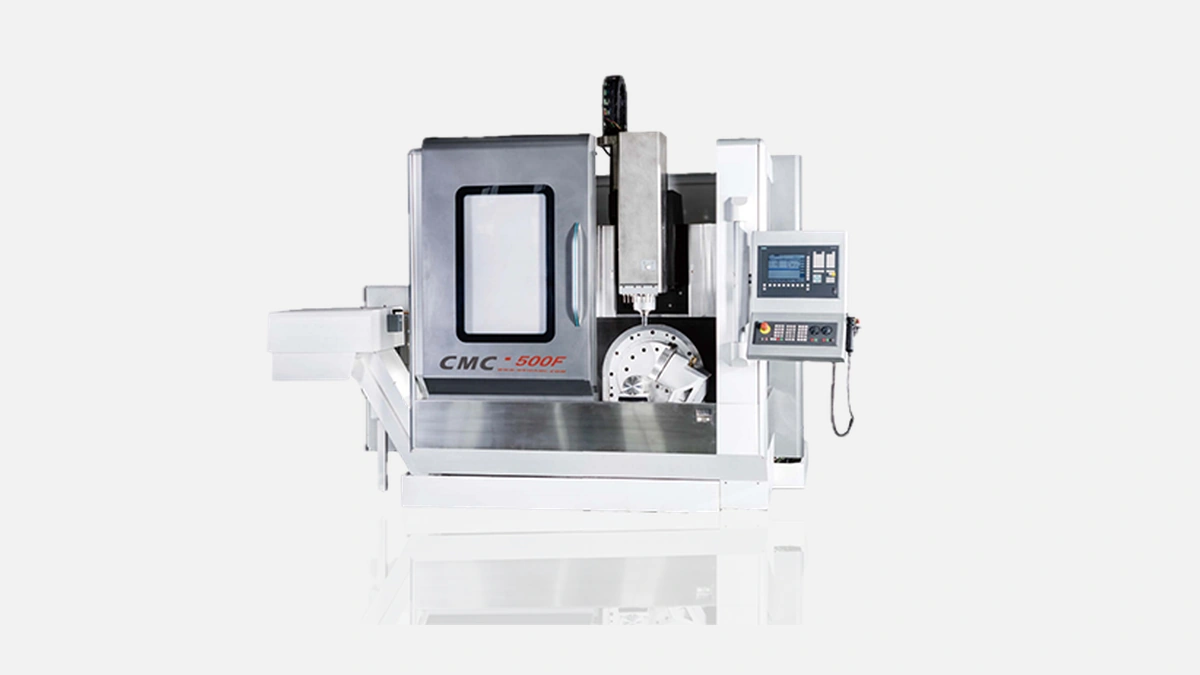

WEIDA — CMC-500F: высокоточный вертикальный обрабатывающий центр для универсальной обработки сложных деталей с высокой эффективностью.
Литая термостабильная станина из серого чугуна Механит служит фундаментом модели CMC-500F, гасит низко- и высокочастотные вибрации, сохраняет геометрию при скачках температуры и динамических нагрузках. Производитель применяет ребристую внутреннюю архитектуру, подтверждённую методом конечных элементов, поэтому отклонение плоскости стола при полной загрузке не превышает 5 µm — результат, который обычно встречается у центров более высокого ценового диапазона.
Полезная площадь стола 1000 × 500 мм позволяет закреплять как единичные заготовки, так и пакеты деталей в приспособлениях. Ход по осям X/Y/Z 800 / 500 / 500 мм закрыт телескопическими кожухами, что защищает шарико-винтовые пары от абразива и продлевает ресурс. Максимальная нагрузка 500 кг даёт возможность обрабатывать стальные корпуса редукторов, литые формы и базовые плиты без риска деформации.
| Параметр | Значение |
|---|---|
| Размер стола | 1000 × 500 мм |
| Перемещения X/Y/Z | 800 / 500 / 500 мм |
| Нагрузка на стол | 500 кг |
| Пазы T-образные | 5 × 18 мм |
Таблица позволяет быстро оценить, поместится ли конкретная заготовка и соответствует ли станок существующей технологии закрепления.
Шпиндель BT40 с опорой на прецизионные подшипники P4 разгоняется до 8000 об/мин, а ремённая передача с датчиком натяжения исключает проскальзывание при резких реверсах. Мощность 11 кВт удовлетворяет большинству операций от чернового фрезерования углеродистых сталей до чистового прохода по алюминию с подачей СОЖ через сопла 70 бар. По данным испытаний завода, при вылете инструмента 150 мм достигается поверхностная шероховатость Ra 0,8 µm.
Сервомоторы YASKAWA в тандеме с шарико-винтовыми парами Ø40 мм обеспечивают быстрые подачи 30 м/мин по X и Y, 24 м/мин по Z. Такая динамика сокращает холостой ход, что особенно заметно при многокоординатной контурной обработке пресс-форм.
Перед следующим пунктом стоит пояснить, что совокупность скорости и ускорения напрямую влияет на годовой выход продукции, и именно здесь WEIDA добилась оптимизации.
Список отражает технические компоненты, которые редко упоминают в кратких спецификациях, но они формируют фактическую производительность в цехе.
Карусель на 24 позиции сменяет оснастку за 2,5 секунды не-инструмент-инструмент, что экономит несколько минут на партии в 100 деталей. Двухрукавный механизм смены оборудован датчиком двойного захвата, исключающего столкновение конуса со шпинделем.
Станок поставляется с Fanuc 0i-MF Plus или Siemens 828D (по выбору заказчика). Открытый формат ISO позволяет загружать программы из PowerMill, SolidCAM, SprutCAM без дополнительной постпроцессорной правки. Функция Advanced Surface компенсирует вибрации при S-кривой ускорения, благодаря чему угловое сопряжение не требует ручной доводки.
По обзору журнала «Станки и инструмент» №4-2023, совокупная стоимость владения CMC-500F на 14 % ниже, чем у среднего японского аналога того же класса, при этом производительность по чугуну уступает лишь 3-4 %. Энергопотребление в режиме реза не превышает 18 кВт, а функция Eco-Power переводит сервомоторы в спящий режим при простое более 3 минут.
Литые алюминиевые двери с двойным стеклом выдерживают удар фрезы Ø16 мм на 9000 об/мин, соответствуя EN 12417. Панель ЧПУ поворотная на 100 °, поэтому оператор может работать как со стороны загрузки, так и при наладке внутри кабины. Поддон стружкоуборочного конвейера расположен на уровне пола — это упрощает сервис и исключает поддомкрачивание станка при чистке.
CMC-500F поддерживает протоколы OPC UA и MTConnect, что позволяет передавать телеметрию в MES-системы и систему расчёта OEE. Встроенный порт Ethernet 1 Гбит гарантирует стабильный обмен циклами до 30 мс, чего достаточно для закрытого цифрового двойника.
Предприятия малого и среднего машиностроения используют модель для изготовления корпусов гидроцилиндров из 40Х. При глубине резьбы 35 мм и подаче 0,25 мм/об среднее время цикла на станке составляет 4 мин 12 сек, что на 40 сек быстрее, чем на предыдущей модели серии HV. В пресс-форменном производстве CMC-500F часто работает в связке с циркулятором графитовых электродов, снижая подготовительное время электроэрозионного участка на 15 %.
| Характеристика | Показатель |
|---|---|
| Конус шпинделя | BT40 |
| Диапазон оборотов | 60 – 8000 об/мин |
| Мощность двигателя | 11 кВт S1 |
| Быстрые подачи X/Y/Z | 30 / 30 / 24 м/мин |
| Ёмкость магазина | 24 инструмента |
| Время смены инструмента | 2,5 с |
| Позиционирование | ±3 µm |
| Повторяемость | ±2 µm |
| Масса станка | 5500 кг |
| Габариты | 2600 × 2350 × 2600 мм |
После изучения таблицы становится ясно, что центр гармонично сочетает размеры, динамику и точность, закрывая типовую потребность российских цехов в сегменте 500-й серии.
. Благодаря собственному литейному заводу компания контролирует качество от заготовки до финальной сборки, поэтому клиенты получают серьёзный запас жёсткости по цене массового китайского оборудования. Именно этот баланс привлекает инструментальные заводы, автомобильные компоненты и контрактные мастерские, где важна предсказуемая точность при умеренном бюджете.
