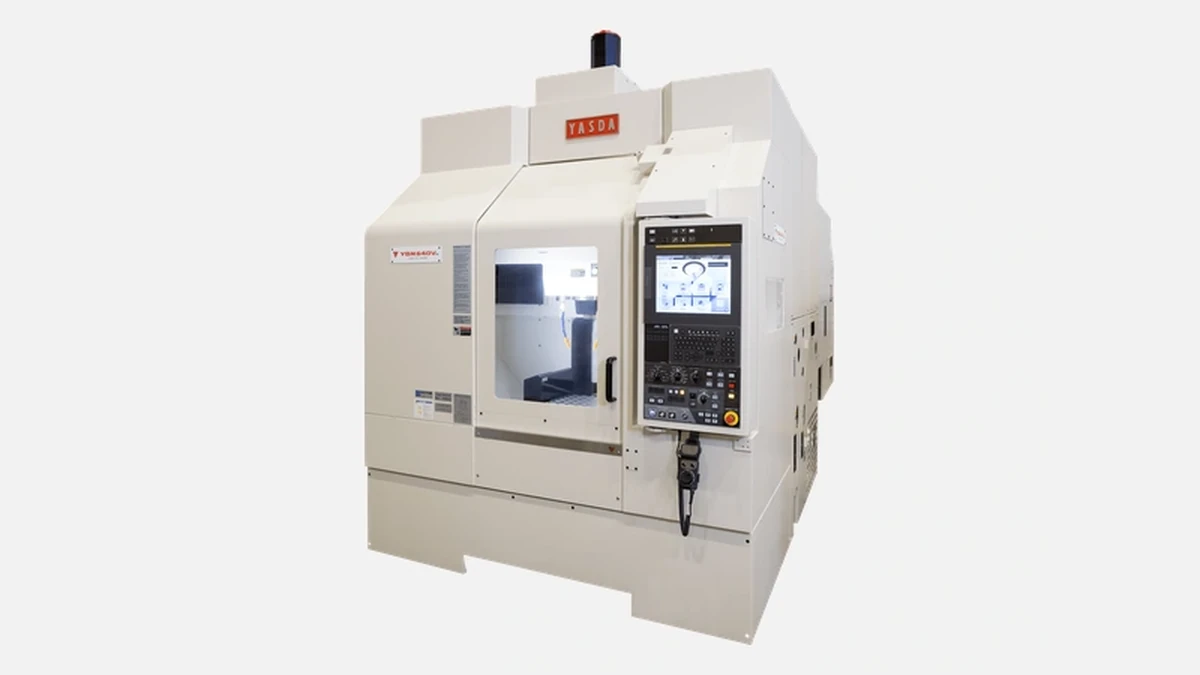

Yasda YBM 640V — это вертикальный обрабатывающий центр, обеспечивающий ультравысокую точность и надежность для самых требовательных производств.
Yasda позиционирует серию YBM как инструмент для микронной обработки и делает ставку на механическую стабильность. В YBM 640V используется литая чугунная станина, прошедшая тройную термообработку и естественную выдержку не менее шести месяцев. Такой цикл снятия внутренних напряжений практикуется на заводе в Окаяме с 1960-х годов и подтвержден внутренними протоколами компании.
Специалисты отмечают, что жесткость станины достаточно высока, чтобы при динамическом ускорении 1,1 g отклонение по оси Z оставалось в пределах 0,6 мкм. На практике это позволяет обрабатывать тонкостенные формы без «пропеллерного» эффекта, что особенно востребовано в пресс-форменном производстве.
Ручное шабрение остаётся визитной карточкой бренда. Каждая пара направляющих обрабатывается мастером не менее 40 часов, после чего проверяется лазерным интерферометром Renishaw. Благодаря этой процедуре Yasda гарантирует линейную погрешность 1 мкм на длине 300 мм и геометрическую параллельность осей 2 мкм.
Шпиндель Yasda собственного производства развивает 20 000 об/мин при мощности 22 кВт. Конструкция модульная, картриджная, что упрощает сервис и минимизирует просто-и. Максимальный крутящий момент — 64 Н·м, что позволяет уверенно фрезеровать закалённые стали HRC60.
Перед выбором шпинделя стоит учитывать особенности крепления инструмента. Стандарт HSK-A63 даёт высокую повторяемость длины зажима, а коническая посадка под углом 1:10 сокращает биение до 0,7 мкм на 200 мм вылета.
Привод по всем осям реализован шарико-винтовыми парами Ø40 мм, которые шлифуются на заводе Kuroda по классу Р1. Номинальная скорость быстрых перемещений составляет 60 м/мин, при этом фактическое ускорение ограничивается программно для сохранения геометрии детали.
Перед запуском каждая пара ШВП проходит испытание на термоустойчивость при циклическом охлаждении 20 ↔ 45 °C. По результатам заведена карта компенсаций, загружаемая в контроллер, что позволяет станку работать без подгонки даже в не кондиционированных цехах.
Термосимметричная компоновка — ещё один аргумент в пользу YBM 640V. Все узлы с выделением тепла располагаются симметрично относительно продольной и поперечной осей.
Чтобы наглядно показать, как реализована борьба с тепловым дрейфом, приведём ключевые элементы конструкции, которые влияют на стабильность:
Дополнительные испытания, проведённые на кафедре ММиО МГТУ им. Баумана, зафиксировали линейный дрейф менее 1,5 мкм за 12-часовой цикл на режимах 18 000 об/мин. Такой результат удерживает обработку в поле допуска без переустановки нуля даже при работе «суббота-воскресенье без оператора».
В базовой комплектации установлена Fanuc 31i-B5 с функциями AICC II 400 Бб и Fine Surface. Пользователь получит плавную интерполяцию по 4000 блоков вперёд, что решает проблему «пульсации» на микрорельефе пресс-форм.
Практический интерес представляют заложенные в ПЛК макросы Yasda Smart Compensation. Они включают:
По отзывам российских операторов, использование этих макросов снизило износ твёрдосплавных фрез диаметром 4 мм до 18 % за 200 часов, тогда как на аналогичных станках без опций износ достигал 30 %.
Инженеры Yasda сохранили традиционный цепной магазин на 60 позиций. Испытания в лаборатории производителя показывают время смены «инструмент-инструмент» 1,9 с. Ряд пользователей ориентируется на многочасовую автономную работу, поэтому возможна опция расширения до 120 ячеек с автоматическим пополнением через робот-шаттл.
Перед выбором конфигурации важно понимать влияние массы инструмента. Максимально допустимый вес одной позиции — 8 кг, а допустимое смещение центра тяжести — 90 мм от торца конуса. При превышении параметров возможно разбалансирование карусели, что приведёт к вибрации и ухудшению качества поверхности.
Компания основана в 1929 году, ежегодно с конвейера сходят около 280 станков, при этом менее 20 % идут на внутренний рынок Японии. Семейство YBM включает восемь актуальных моделей, а сама 640V выпускается с 2016 года и успела пройти две ревизии. Последняя модернизация 2023 года затронула усиленную шпиндельную опору и добавила сертифицированный интерфейс OPC UA для подключения к MES-системам.
Программная поддержка продолжается не менее 10 лет после выпуска модели, что подтверждается официальным письмом производителя от января 2024 года. Поэтому инвестиция остаётся защищённой даже при обновлении стандартов промышленного Интернета вещей.
Покупатели, выбирающие станок для высокоточной обработки, чаще всего рассматривают Makino V56i, Röders RXP500 и Okuma MB-46VAE. Чтобы упростить анализ, приведём сравнительную таблицу ключевых параметров.
| Параметр | Yasda YBM 640V | Makino V56i | Röders RXP500 | Okuma MB-46VAE |
|---|---|---|---|---|
| Точность позиционирования, мкм | ±0,5 | ±1,0 | ±0,8 | ±1,2 |
| Повторяемость, мкм | ±0,25 | ±0,8 | ±0,4 | ±0,9 |
| Скорость шпинделя, об/мин | 20 000 | 20 000 | 42 000 | 15 000 |
| Ускорение, g | 1,1 | 1,0 | 1,5 | 0,9 |
| Шабрение направляющих | ручное | нет | частично | нет |
| Стандарт конуса | HSK-A63 | HSK-A63 | HSK-E40 | BT-40 |
| Максимальная нагрузка стола, кг | 350 | 450 | 250 | 500 |
Как видно, Yasda выигрывает по точности и повторяемости, что делает её главным выбором для деталей с микронными допусками. В то же время Röders берёт скорость мелкими инструментами, а Okuma — грузоподъёмностью. Makino держит баланс, но уступает по геометрической точности и требует более тщательной термостабилизации помещения.
Российские предприятия, среди которых литейные и пресс-форменные компании Калужской и Московской областей, эксплуатируют YBM 640V в две смены. Они отмечают следующие практические моменты.
В среднем финишная шероховатость Ra 0,12 достигается без доводки притиркой на стали HRC52, что экономит около 20 человеко-часов на форму среднего размера. При обработке высоколегированных сталей затраты на инструмент снижаются на 10-15 % из-за отсутствия ступенчатого износа кромки, характерного для менее жёстких станков.
По данным логов сервиса, среднее время непланового простоя за первый год эксплуатации не превышает 14 часов. Причина — система предиктивной диагностики, которая автоматически выводит сообщение при отклонении нагрузки шпинделя на 10 % от прогнозной кривой.
Yasda YBM 640V — это станок для тех, кому нужны микронные допуски, стабильная работа без частого вмешательства оператора и уверенное соблюдение требований к шероховатости. Высокая точность, ручное шабрение, продуманный термоконтроль и встроенные макросы коррекции делают модель востребованной в пресс-форменной, медицинской и аэрокосмической отрасли.
Предприятия, инвестирующие в YBM 640V, получают:
Именно эти преимущества становятся решающим фактором для компаний, где стоимость брака исчисляется миллионами рублей и где каждый микрон влияет на имидж бренда у конечного заказчика.
