Металлорежущие станки с ЧПУ

Металлорежущие станки с ЧПУ — это высокоточные обрабатывающие центры, в которых траектория инструмента формируется по цифровой программе, а перемещения контролируются сервоприводами с обратной связью по положению. По информации ежегодного отчёта Ассоциации «Станкоинструмент» за 2023 год, доля ЧПУ-оборудования в российских закупках превысила 68 % и продолжает расти за счёт переоснащения машиностроительных и оборонных предприятий.

Принцип работы

Основа любой системы — контроллер, преобразующий программы ISO-код или CAM-постпроцессор в координаты. Дальнейшие перемещения передаются на линейные оси через шарико-винтовые пары или прямой привод. Минимальный шаг по стальному стеклу-линейке у большинства современных моделей составляет 0,001 мм, что подтверждается паспортами корпораций FANUC и Siemens. Благодаря абсолютным энкодерам станок запоминает позицию даже после аварийного отключения питания, что сокращает переналадку.

Ключевые технологии

Производители интегрируют целый комплекс инженерных решений, повышающих качество и производительность.

Перед перечислением основных технологий полезно понять, почему именно они влияют на себестоимость детали. Каждая инновация работает по одному из двух принципов: либо сокращает холостой ход, либо минимизирует геометрические погрешности.

• Ускоренные приводы на линейных моторах обеспечивают динамику до 2g и скорость быстрых перемещений выше 80 м⁄мин
• Оптические измерительные системы Renishaw или Heidenhain откалиброваны лазерными интерферометрами и дают погрешность 1 мкм на метр
• Термостабилизация шпиндельного узла автоматически поддерживает температуру подшипников в диапазоне ±0,3 °C
• Системы AICC и Look-Ahead анализируют до 200 блоков кода вперёд и сглаживают контуры без снижения подачи

Все указанные технологии доступны уже в базовых конфигурациях большинства японских и корейских линий. Они сокращают время цикла, повышают качество поверхности и исключают дополнительное шлифование.

Типы и назначение

Несмотря на общее понятие «металлорежущий станок с ЧПУ», внутри сегмента существует чёткое деление на технологические группы. Правильная классификация помогает избежать ошибок при проектировании участка и расчёте загрузки.

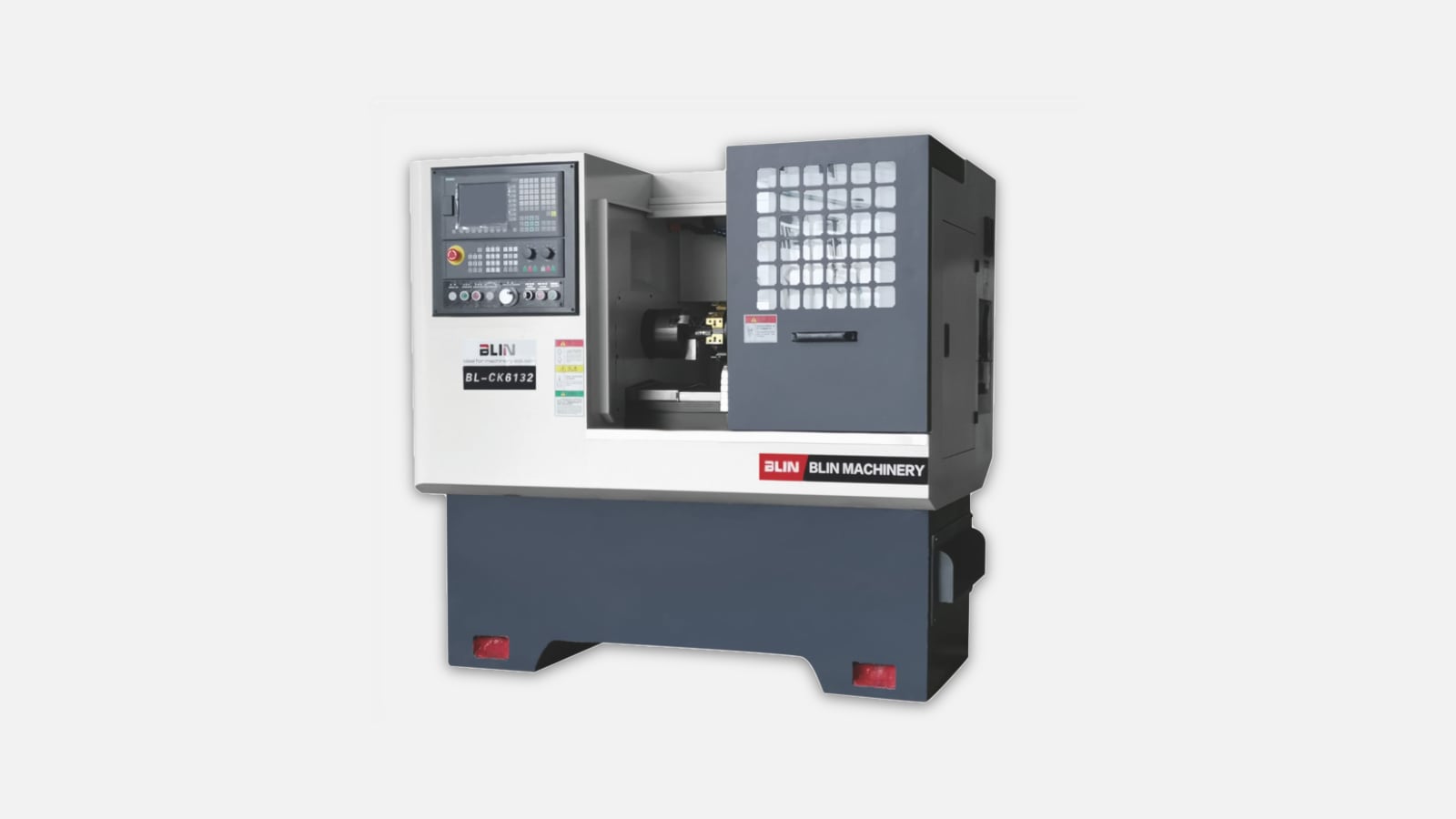

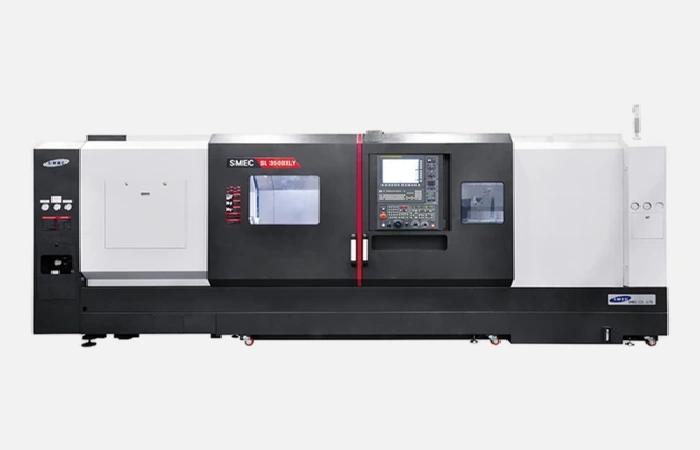

• Токарные центры — оптимальны для деталей вращения, патроны до 600 мм, револьверные головки с приводным инструментом открывают дорогу комплексной обработке
• Вертикальные фрезерные центры — универсальное решение для штучного и мелкосерийного производства, трёхосевое исполнение покрывает 70 % типовых задач
• Горизонтальные фрезерные центры — повышенная жёсткость стола, возможность паллетизации и встроенный поворотный стол снижают время на переналадку при обработке корпусов
• Пятиосевые обрабатывающие центры — обеспечивают одновременное позиционирование по пяти координатам и позволяют получить класс шероховатости Ra 0,8 без перекрепления

Перечень является базовым ориентиром, однако внутри каждой подкатегории существует десятки моделей, различающихся ходами, мощностью шпинделя и числом инструментальных позиций. Именно поэтому на этапе ТЭО важно прописать геометрию деталей на пять лет вперёд.

Критерии выбора

Испытания, проведённые ЦНИИТМАШ в 2022 году, показывают, что от правильного подбора оснастки и ЧПУ-параметров зависит до 18 % времени цикла. Ниже приведены параметры, которые влияют на конечную экономику владения.

Перед тем как изучить список критериев, рекомендуем оценить среднегодовой объём выпуска продукции и структуру материала обрабатываемых компонентов. От этого напрямую зависит допустимое время переналадки и окупаемость дополнительных опций.

• Жёсткость конструкции: литая станина из высокопрочного чугуна снижает вибрации и повышает стойкость инструмента
• Мощность шпинделя и диапазон оборотов: для нержавеющих сталей выгоден высокий крутящий момент при средних оборотах
• Ёмкость магазина инструмента: при переходе к мелкосерийному производству требуются карусельные системы на 60-120 позиций
• Наличие автоматической смены паллет или роботизированного загрузчика: сокращает время простоя в ночную смену
• Открытость ЧПУ: поддержка OPC UA и MTConnect упрощает интеграцию в систему мониторинга и ERP

После анализа каждого фактора становится ясно, какие опции обязательны, а какие лишь удорожают бюджет проекта.

Продуктивность и экономика

Согласно исследованию НИЦ «Прогресс» сокращение штучного времени на 12 % в годовом выражении даёт экономию до 1,5 млн рублей на одном горизонтальном центре в две смены. Основной вклад дают высокие подачи при черновой обработке и сокращение холостых перемещений во время смены инструмента. Точные линейки и температурная компенсация позволяют повысить удельную стойкость режущего инструмента на 15 – 20 % что подтверждают испытания пластин Sandvik Coromant на стали 40Х.

Интеграция в цифровой цех

Цифровое моделирование траектории и режимов резания стало отраслевым стандартом. Симуляция в среде VERICUT или NCSIMUL позволяет проверить столкновения без реального станка и сокращает время первой детали. Дополнительный эффект даёт подключение к MES-системе, где в реальном времени фиксируются показатели ОЕЕ, температура шпинделя и нагрузка сервоприводов.

Сервис и надёжность

Регламентное обслуживание прописывается производителем, однако практика показывает, что переход на смазывание направляющих централизованной системой THK снижает трудозатраты на 30 %. По данным опроса портала RateMyMachine, 82 % сервисных обращений на токарные центры связаны с недостатком чистоты охлаждающей жидкости. Включение в сметную стоимость фильтрации до 50 мкм окупается уже за первый год эксплуатации.

Факторы окупаемости

Модель ROI для станков с ЧПУ строится из трёх блоков: цена капитального вложения, эксплуатационные затраты и начисленная выручка от выпуска продукции. Отчёт Deloitte «Global Machine Tool Outlook 2024» показывает, что при серийном производстве партиями от 2000 штук и двухсменной загрузке срок окупаемости не превышает 28 месяцев, если внедрены автоматические паллет-чейнджеры. Для единичного производства упор делается на гибкость и сокращение времени подготовки, тогда окупаемость формируется за счёт повышения маржи на уникальных деталях.

Заключение

Металлорежущие станки с ЧПУ задают текущий уровень конкурентоспособности российских предприятий. Они обеспечивают точность до 1 мкм, интегрируются в цифровые контуры MES и ERP и позволяют выпускать сложные детали без перекрепления. Повышенная жёсткость, развитая термостабилизация и ускоренные линейные приводы дают стабильную геометрию и сокращённые циклы.
