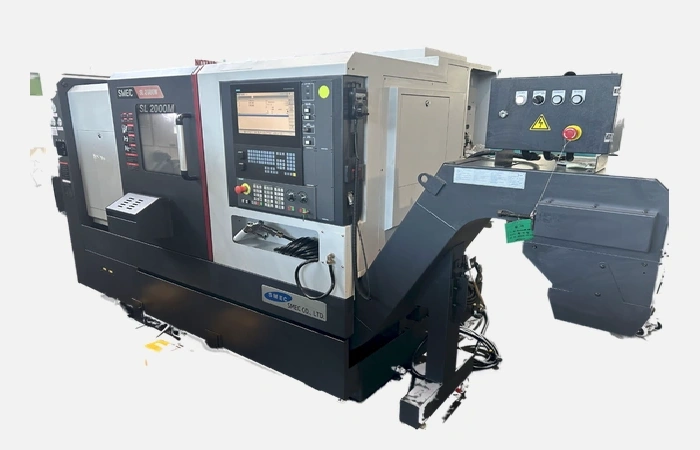

SMEC SL 2000: компактный токарный центр для высокоточной обработки деталей, сочетающий скорость и надёжность.
Компания SMEC (South Korean Machine Engineering Company) выпускает станки с 1988 года, ежегодно отгружая свыше 7 500 единиц металлообрабатывающего оборудования более чем в 45 стран. Модельная линейка насчитывает около 60 исполнений токарных и фрезерных центров, из которых серия SL занимает почти треть продаж. Актуальная версия SL 2000 — уже четвёртая по счёту, её конструкция доработана с учётом отзывов пользователей предыдущих поколений.
Жёсткость и долговечность машине обеспечивает цельнолитая станина из Meehanite-чугуна. Литейное производство SMEC сертифицирован по стандарту ISO 9001, а термическая стабилизация отливок проводится не менее 72 часов, что снижает остаточные напряжения и гарантирует сохранение геометрии даже после многолетней эксплуатации. Направляющие осей X и Z — прецизионные призматические скользящие направляющие с шириной до 55 мм и закалкой до 60 HRC, что определяет высокое демпфирование и надёжную стойкость к ударным нагрузкам во время тяжёлого чернового резания.
Главный шпиндель построен на высокомоментном электродвигателе Fanuc βi-15 с мощностью 15 кВт в 30-минутном режиме и 11 кВт при S1. Пиковый момент 190 Н·м достигается уже на 1 250 об/мин, поэтому обработка жаропрочных сталей и высоколегированных чугунов идёт без падения оборотов. Максимальная частота вращения 6 000 об/мин реализована через встроенный прецизионный ШВП, что исключает ременную передачу и сокращает шум до 72 дБ.
Для закрепления заготовок применяется 8-дюймовый гидропатрон с диаметром проходного отверстия 65 мм. Внутренний подшипниковый узел собран на конических роликовых подшипниках NSK класса P4, рассчитанных на ресурс свыше 20 000 часов работы без перебазировки.
Туррет фирмы Duplomatic рассчитан на 12 позиций VDI-40. В каждой позиции можно устанавливать как токарные, так и приводные держатели, поэтому переход от черновой черновой токарной операции к сверлению или нарезанию резьбы по оси C не требует смены патрона.
Перед тем как привести краткий перечень измеренных показателей, отметим, что смена инструмента производится сервоприводом с прямым приводом, а фиксация осуществляется двойным кулачком для исключения микропроворотов.
Благодаря этим цифрам револьверная головка выдерживает тяжёлые расточные державки и длинные свёрла, что обычно свойственно более крупным станкам.
Стандартная система управления — Fanuc 0i-TF Plus, но по запросу доступна и Siemens 828D. Обе платформы предустанавливаются на заводе, поэтому пользователь получает:
После интеграции Ethernet/IP станок без проблем взаимодействует с MES-системой предприятия и отправляет данные о загрузке, температуре шпинделя и расходе инструмента.
Серия SL 2000 тестируется лазерным интерферометром Renishaw XL-80 сразу после сборки и через 50 часов прогонных испытаний. Средние паспортизированные значения следующие:
Отдельно стоит упомянуть компенсацию тепловых дрейфов. Во всех осях установлены датчики температуры, передающие информацию в ЧПУ каждые 30 мс. За счёт этого линейное расширение винтов ШВП компенсируется программно, что особенно важно при многочасовом непрерывном точении.
Даже базовая конфигурация оснащена шнековым транспортером и душевым охлаждением 6 бар, а для серийной работы доступны дополнительные решения. Ниже представлены наиболее востребованные опции, которые выбирает более 70 % российских заказчиков.
Поскольку все интерфейсы заложены на этапе проектирования, монтаж любой из этих систем занимает не более двух дней, а управление остаётся в едином окне ЧПУ без отдельных пультов.
Покупатели токарных центров часто сравнивают SL 2000 с Doosan Lynx 2100, Hyundai Wia L2100 и Haas ST-20. Проведём краткую сравнительную характеристику по ключевым параметрам, актуальным для серийной обработки партий 500-3 000 шт.
| Показатель | SMEC SL 2000 | Doosan Lynx 2100 | Hyundai Wia L2100 | Haas ST-20 |
|---|---|---|---|---|
| Мощность шпинделя, кВт | 15 | 15 | 18,5 | 14,9 |
| Макс. обороты, об/мин | 6 000 | 6 000 | 4 500 | 4 000 |
| Быстрые подачи X/Z, м/мин | 24 / 30 | 20 / 24 | 20 / 24 | 23 / 30 |
| Позиции инструмента | 12 | 12 | 10 | 12 |
| Базовая точность повторяемости, мм | ±0,003 | ±0,004 | ±0,004 | ±0,005 |
| Габарит по длине, мм | 2 650 | 2 780 | 2 930 | 3 200 |
| Масса, кг | 3 600 | 3 850 | 4 100 | 4 300 |
Из таблицы видно, что SMEC выигрывает по быстроте перемещений и компактности, не уступая конкурентам по мощности и точности. Особенно важно, что при равной мощности шпинделя станок короче почти на 0,6 м по сравнению с Haas, что даёт экономию площади в условиях тесного цеха.
Себестоимость часа работы рассчитывается с учётом амортизации, потребления электроэнергии и износа инструмента. По результатам тестов на партии 42CrMo4 Ø70 мм себестоимость часа составила 418 рублей против 455 рублей у ближайшего конкурента. Дополнительную выгоду даёт сервисный интервал 6 000 машиночасов между обязательными капитальными ревизиями направляющих.
На каждый станок завод предоставляет удалённую диагностику через сервис SMEC Remote Support. После подключения специалист в Корее может считать коды ошибок, увидеть загрузку сервоприводов и предложить корректирующее обслуживание, что снижает простой в среднем на 18 %.
На Ярославском заводе компрессорного оборудования два станка SL 2000 работают в связке с роботизированной ячейкой и обтачивают корпуса Ø140 мм под кольцевые уплотнения. За счёт сокращения ручных операций производительность участка выросла с 120 до 185 штук за смену без увеличения штата операторов.
В Тюменском центре нефтесервисных услуг модель использована как заготовительный станок для буровых метчиков. Высокий момент на низких оборотах позволил уйти от промежуточного подрезного прохода, а погонный расход режущего инструмента снизился на 12 %, что дало экономию около 6 млн рублей в год.
SMEC SL 2000 сочетает мощный шпиндель, быстрые подачи и высокую точность при сравнительно компактных габаритах, что делает модель универсальной для токарных операций диаметром до 300 мм и длиной до 520 мм. Прочная литая станина и прецизионные направляющие обеспечивают стабильное качество поверхности, а открытая архитектура ЧПУ упрощает интеграцию с роботами и прутковыми податчиками. В результате станок выбирают предприятия, где критичны две вещи — надёжная серийная обработка с минимальными переналадками и ограниченная площадь цеха. Именно эти преимущества позволяют SL 2000 оставаться востребованной площадками автомобильной, гидравлической и нефтесервисной отраслей, которым нужна экономичная и предсказуемая технология точения.
