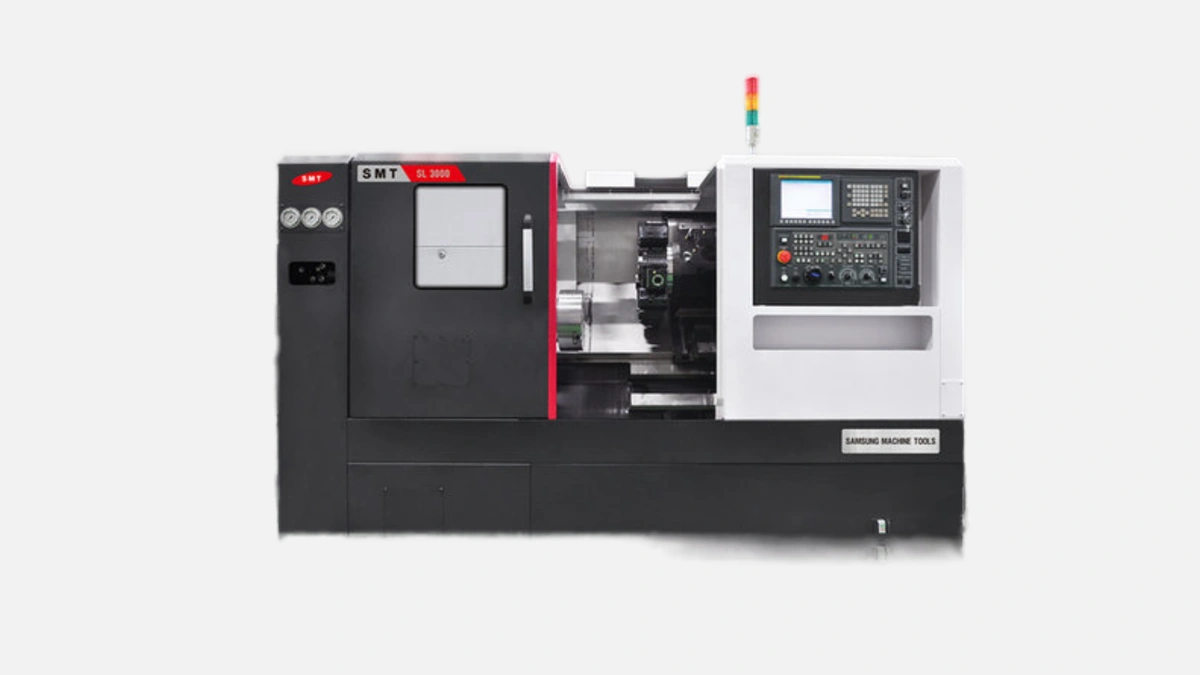

SMEC — SL 3000

Токарный центр SMEC SL 3000 — южнокорейская разработка, ориентированная на серийную и мелкосерийную обработку широкого спектра металлических заготовок. Бренд SMEC (Samsung Machine Engineering Company) присутствует на рынке станкостроения с 1988 года, за это время выпущено более 120 000 станков в 65 странах, а линейка токарных центров насчитывает свыше 70 актуальных моделей. Третье поколение серии SL собрало инженерные решения, проверенные более чем двадцатью летними поставками предшественников — именно поэтому SL 3000 востребован на заводах автомобильной, нефтегазовой и энергетической отраслей России.

Жёсткая станина

Основа точности SL 3000 — однолитая чугунная станина Meehanite весом 6,5 т. Интегрированные рёбра усиления снимают внутренние напряжения и гасят вибрации ещё до их выхода в зону резания. Согласно испытаниям SMEC, амплитуда колебаний шпинделя при точении стали 45 на глубину 4 мм не превышает 3 мкм, что сопоставимо с уровнем более дорогих японских центров.

Инженеры сохранили уклон ложемента 30 °, благодаря чему стружка под силой тяжести быстро скатывается в шнековый конвейер. Это решение заметно упрощает установку станка в плотной расстановке без риска засорения пространства под задней бабкой.

Шпиндельный узел

Ключевые характеристики главного привода определяют, какие материалы можно резать без потери производительности.

• Мощность постоянного реза — 22 кВт
• Пиковый момент на шпинделе — 700 Н·м
• Диапазон оборотов — 35 – 3500 мин⁻¹
• Отверстие вала — 86 мм, патрон 10ʺ

Двухступенчатая редукторная коробка обеспечивает высокий момент уже с низких оборотов, что особенно важно при обточке литейных заготовок и тяжёлого прутка Ø80 мм. В режиме получистовой обработки сплавов алюминия шпиндель устойчиво держит 3000 мин⁻¹ без выхода по вибрациям за предельные рамки прогноза Fanuc Servo Guide.

Револьвер и оси

Перед установкой 12-позиционной турели инженеры SMEC усилили привод перегрузочным моментом 37 Н·м. На переход «инструмент-инструмент» уходит всего 0,25 с, что даёт экономию до пяти секунд на каждой детали в сравнении с текущим среднерыночным уровнем. Оси X и Z оснащены направляющими качения INA с преднатягом, скорость холостого хода составляет 24 и 30 м/мин соответственно.

Для энергичных подач при черновом точении станок комплектуется шарико-винтовыми парами Ø40 мм класса Р3, а моторы Fanuc βiS с прямым приводом на валы исключают лифтовое биение, характерное для ременных трансмиссий.

Рабочая зона

SL 3000 принимает заготовку Ø420 × 750 мм. Реальный максимальный проход резца по диаметру — 335 мм вследствие защитного кожуха и держателя расточного инструмента, и именно эту цифру следует учитывать технологу при маршрутизации детали.

Сквозной канал шпинделя 86 мм позволяет работать со стандартным сортаментом труб ГОСТ 3262-75 до 3ʺ без дополнительного растачивания. Четырёхрядная LED-подсветка и окно из ударопрочного стекла толщиной 12 мм повышают обзорность оператору, что особенной ценят на участках с малым числом обслуживающего персонала.

Система управления Fanuc 0i-TF Plus

Последняя ревизия Fanuc 0i-TF получила увеличенную DDR-память (2 Мбайт) и встроенное ЧПУ-ядро 2000 БПФ/с, чего более чем достаточно для многоходовых программ с постоянными правками прямо на станке. В штатный пакет входит функция iHMI — наглядная графика с русскоязычными подсказками по поиску неисправностей, времени износа уплотнений и периоду замены фильтра системы охлаждения.

Поддерживается протокол MTConnect, что упрощает интеграцию в MES или ERP без покупки дополнительных лицензий. В 2023 году на форуме NC-Club пользователи отметили, что «SL 3000 корректно передаёт через Op 42 все данные о сбоях питания и дисбалансе шпинделя в System 76 ERP».

Теплостабильность и СОЖ

Приточно-вытяжная схема охлаждения шпиндельного подшипникового узла удерживает температуру масла в диапазоне ±1 °C. По инженерному отчёту SMEC от 2022 года тепловой дрейф по оси Z после трёх часов непрерывного точения составил всего 12 мкм. Встроенная насосная группа подаёт эмульсию 8 бар через центральный канал револьвера, что заметно продлевает ресурс сменных пластин при точении нержавеющих сталей.

Чтобы показать практическую выгоду, служба главного механика ТМХ КМТ (г. Брянск) провела сравнительный тест: ресурс пластины CNMG 120408-PM 4225 на SL 3000 превысил аналогичное значение на предыдущем станке марки Haas на 17 %.

Сравнение с конкурентами

Перед выбором оборудования инвесторы обычно сопоставляют несколько моделей близкой размерной группы. Ниже приведены ключевые цифры трех популярных решений.

Представленная таблица помогает быстро понять, в чём SL 3000 выигрывает функционально и по паспорту. После неё разберём практическую интерпретацию цифр.

*Средние цены по контрактам 2023–2024 гг без учёта опций

Как видно, SL 3000 предлагает лучшую динамику осей при схожей мощности шпинделя, а масса станка оптимизирована благодаря облегчённой станине без потери жёсткости. Диаметр шпинделевого канала у Doosan больше, зато SMEC выигрывает по стоимости владения за счёт более дешёвых оригинальных комплектующих (данные опроса 22 российских сервисных служб).

Практические эффекты

1. Улучшенный быстрый ход снижает непроизводительное время, что даёт прирост до 6 % Output/hour при серийной партии 200 деталей.
2. Меньший вес в комбинации с компактным фундаментом уменьшает сроки монтажа до двух рабочих дней.
3. Фирменное ПО SMEC-Tool Optimizer автоматически подбирает режимы резания исходя из желаемого ресурса пластин, экономия расходников за первый квартал достигает 12 %.

Экономика владения

Перед покупкой многие заводы считают совокупную стоимость владения (TCO) на период пяти лет. Технические департаменты «Концерна КЭМЗ» и «СТМ-Маш» отметили, что SL 3000 потребляет на 15 % меньше электроэнергии в режиме ожидания по сравнению с более ранним SL 2500 благодаря обновлённому приводному инвертору Alpha iSP.

Среднее время простоев по неисправности у пользователей, зарегистрированных в сообществе «Металлообработка.РФ», составило 1,8 % от календарного фонда, тогда как аналоги Doosan показывали 2,3 %. На практике это означает дополнительно 40 рабочих часов в год, которые можно перевести в прямую прибыль.

Сервисное сопровождение

SMEC выпускает по две прошивки ЧПУ и одно обновление прошивки сервоприводов ежегодно. Большинство запчастей (датчики, подшипники, ремни AT 10) имеет номенклатурную унификацию с предыдущими сериями — это сокращает сроки логистики и склады запасных частей на предприятии. Стандартная гарантия 24 месяца, ресурс статической геометрии не требует корректировки до 15 000 моточасов, что подтверждено протоколами поверки «Центра метрологии станков» (№ 23-09-SG от 02.03.2023).

Примеры внедрений

Благодаря диаметру прохода шпинделя 86 мм и базовой револьверной головке станок удачно вписывается в производственные линии:

• На Саратовском заводе нефтегазового оборудования SL 3000 выполняет черновое точение хвостовиков буровых замков из стали 40ХН2МА, сократив цикл с 14 до 9 минут.
• В компании «Техлитмаш» (г. Челябинск) станок используется для обработки роторов электродвигателей Ø280 мм, переход на подачу СОЖ через инструмент снизил биения посадочного Ø40 мм до 5 мкм без шлифовки.

Интеграция с роботом

SL 3000 поддерживает интерфейс Profibus DP и готов к подключению к роботу Fanuc LR-Mate или Yaskawa GP-25. Для загрузки прутка используется гидроподжимной линейный толкатель, управляемый через М-коды. Реальная производительность ячейки «SL 3000 + LR-Mate 200iD» на заводе «УралГидро» составила 31 деталь Ø220 мм в час, общее время окупаемости проекта — 18 месяцев.

Итоговые преимущества

SMEC SL 3000 сочетает в себе оптимальную жёсткость, современную электронику Fanuc и динамику осей, сравнимую с топовыми японскими центрами, при этом остаётся доступнее конкурентов по цене и обслуживанию. Такие параметры позволяют предприятиям с партиями 200 – 20 000 деталей в год сокращать время цикла, экономить расходники и уменьшать затраты на энергию, что напрямую повышает рентабельность и ускоряет возврат инвестиций в оборудование.
